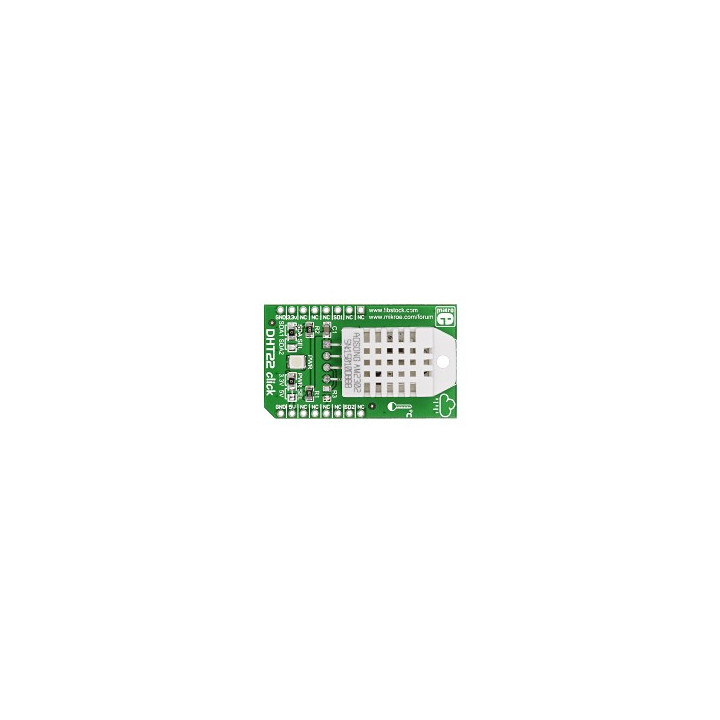

MIKROE-1798 : DHT22 click - Capteur humidité DHT22

Equipé d'un capteur spécialisé DHT22 ce module Click Board permet la mesure du taux d'humidité relative (0 à 100 % avec une précision de 2 %) et de la température ambiante (-40 °C à +80 °C).

Ce dernier peut être alimenté en 3,3 V pou 5 V. Il s'interface via un bus 1 Wire™.





Des exemples de programmes dédiés aux PIC, PIC32™, AVR et ARM™ avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-1798 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1798 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "DHT22 click"
*
*************************************************************************
* La température et l'humidité sont affichées dans le moniteur série
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "DHT22 click" (Réf.: MIKROE-1798) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
* Bibliothèque
* 1. https://playground.arduino.cc/Main/DHTLib
*
************************************************************************/

#include <dht.h> // appel de la bibliothèque
#define dataPin 10 // broche sur laquelle les données sont transmises
dht capteur; // création de l'objet capteur

int donnee;
float temperature;
float humidite;

void setup()
{
Serial.begin(9600); // initialisation de la liaison série
}

void loop()
{
donnee=capteur.read22(dataPin); // acquisition des données
temperature= capteur.temperature; // extraction de la température
humidite=capteur.humidity; // extraction de l'humidité
// Affichage
Serial.print("Temperature=");
Serial.print(temperature);
Serial.println(" degre Celcius");
Serial.print("Humidite=");
Serial.print(humidite);
Serial.println(" %");
Serial.println();
delay(2000); // pause de 2 s indispensable car le capteur est très lent
}
