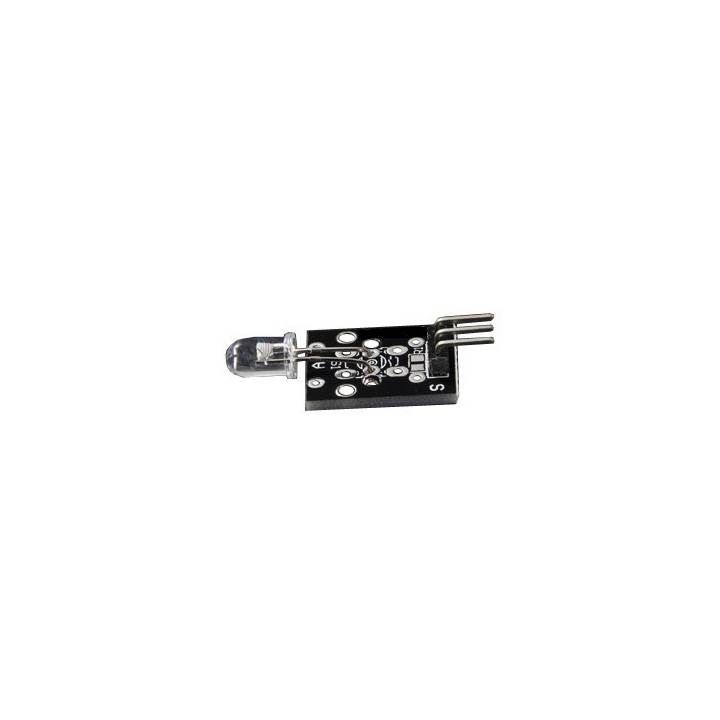

Module émetteur infrarouge OPENST1087 pour Arduino et robotique Images
Ce module sera capable d'émettre des signaux infrarouge à l'aide de sa Led IR intégrée. Idéal pour envoyer des informations sur un module récepteur infrarouge (OPENST1089 par exemple).
Intégrant une Led infrarouge, ce module vous permettra de transmettre des signaux infrarouges vers un module récepteur IR (module OPENST1089 par exemple), ce module se raccordera facilement sur un module Arduino ou compatible (non livrés) depuis une entrée digitale. Idéal pour des applications robotique, de détection, de transmissions de données ou de commande à distance par exemple.
Important: Le module n'intégrant pas de résistance de limitation de courant pour la Led, il sera donc nécessaire d'utiliser une résistance externe de 220 ohms (à relier entre la broche S et votre microcontrôleur).
Caractéristiques:
- Led emettrice Ø 5 mm
- Consommation: 20 mA max.
- Equipé de 3 broches seul GND et S sont à câble
- Trous de fixation: Ø 2 mm (entraxe 10 mm)
- Dimensions: 35 x 15 x 8 mm
- Poids: 2 g
Exemple:
Voici un exemple qui permet de faire clignoter la Led émettrice IR raccordée sur l'entrée 13 d'une platine Arduino. La lumière IR étant invisible à l'œil nu, elle pourra être visualisée à l'aide du capteur vidéo d'un Smartphone ou réceptionnée depuis un module récepteur IR (OPENST1089 par exemple).
Exemple de code:
void setup() {
pinMode(13, OUTPUT); // initialise le port 13 en sortie
}
// Boucle sans fin
void loop () {
digitalWrite(13,HIGH); // Allume la diode infrarouge
delay(1000); // Atend 1 seconde
digitalWrite(13,HIGH); // Eteind la diode infrarouge
delay(1000); // Atend 1 seconde
}
