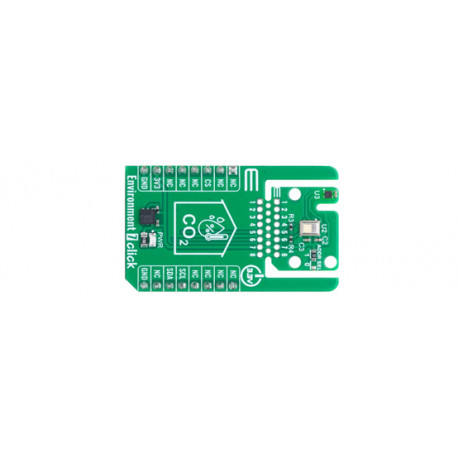

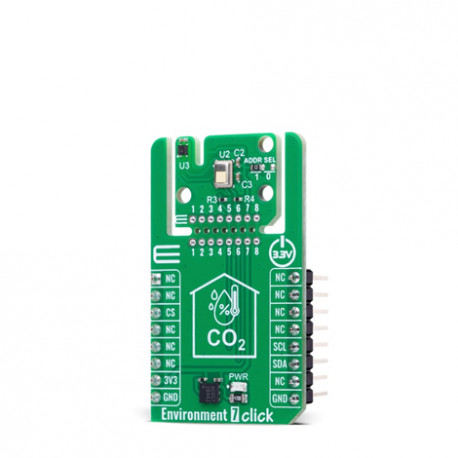

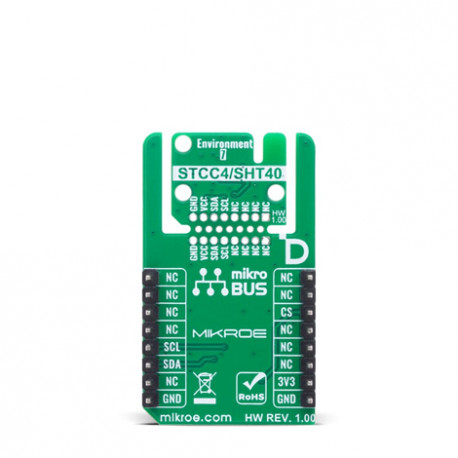

Module Environment 7 click board MIKROE-6600

Environment 7 Click est une carte d’extension compacte conçue pour la surveillance environnementale en intérieur, permettant de mesurer la concentration de CO₂, la température et l’humidité.

Cette carte est basée sur les capteurs numériques STCC4 et SHT40 de Sensirion, combinant la détection de CO₂ avec des mesures de température et d’humidité de haute précision sur une seule plateforme.

Le capteur STCC4 fournit des relevés fiables de CO₂ allant de 400 à 5000 ppm avec une précision de ±100 ppm + 10%, tandis que le SHT40 offre une précision de ±1,8 %HR pour l’humidité et ±0,2°C pour la température, le tout via l’interface I²C avec adresses sélectionnables. De plus, le STCC4 utilise les signaux d’humidité et de température pour compenser la mesure de CO₂ en fonction de l’environnement.

Environment 7 Click intègre également le design innovant Click Snap de MIKROE, permettant de détacher physiquement la zone capteur de la carte et de la monter séparément pour une installation flexible. Avec une consommation d’énergie ultra-faible et une calibration en usine, cette carte est idéale pour les moniteurs de qualité de l’air, les thermostats intelligents, l’automatisation des bâtiments et d’autres systèmes de contrôle environnemental en intérieur.

Environment 7 Click est entièrement compatible avec le socket mikroBUS™ et peut être utilisée sur tout système hôte prenant en charge ce standard. Elle est fournie avec les bibliothèques open-source mikroSDK, offrant une flexibilité incomparable pour l’évaluation et la personnalisation.

Ce qui distingue cette Click board™ est la fonction innovante ClickID, qui permet à votre système hôte de détecter et identifier automatiquement cette carte d’extension, ainsi que la fonction Click Snap, apportant un nouveau niveau de flexibilité et de facilité d’utilisation.


Module Environment 7 click Comment ça marche ?

Environment 7 Click est une solution compacte de surveillance environnementale qui intègre deux capteurs hautement fiables de Sensirion : le capteur de CO₂ STCC4 et le capteur de température et d’humidité SHT40.

Contrairement aux cartes capteurs autonomes, cette Click board combine les mesures de CO₂, de température et d’humidité dans une plateforme unifiée, permettant une surveillance complète de l’environnement pour les applications de qualité de l’air intérieur.

Le STCC4 fournit des relevés précis de la concentration de CO₂ dans une plage de 400 à 5000 ppm avec une précision de ±100 ppm + 10 %, en utilisant une technologie avancée de détection par conductivité thermique pour garantir des performances fiables.

Il est calibré en usine et optimisé pour fournir des résultats précis lorsqu’il est associé à des données de température et d’humidité de haute qualité, ce qui en fait un choix idéal pour les moniteurs de qualité de l’air, les systèmes CVC (chauffage, ventilation, climatisation) et les appareils domestiques intelligents.

Le SHT40 complète cette configuration grâce à ses mesures haute précision de l’humidité relative (±1,8 %HR) et de la température (±0,2 °C), offrant ainsi un profil environnemental complet qui facilite la prise de décision intelligente dans des applications exigeantes. Il se distingue par une consommation d’énergie ultra-faible et des performances robustes aussi bien en conditions normales qu’en environnements condensants, avec une large plage de fonctionnement et une qualification JEDEC garantissant sa durabilité.

Ensemble, ces capteurs permettent à Environment 7 Click de fournir des données environnementales synchronisées via une interface I²C avec adresses sélectionnables. Le résultat est une solution multi-capteurs puissante, conçue pour assurer des conditions intérieures optimales, une efficacité énergétique et un confort utilisateur grâce à une surveillance précise et en temps réel des paramètres de qualité de l’air les plus pertinents.

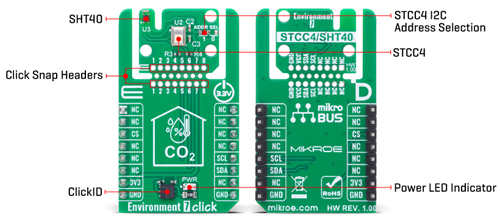

Cette Click board™ est conçue dans un format unique prenant en charge la nouvelle fonctionnalité introduite par MIKROE, appelée « Click Snap ». Contrairement à la version standardisée des Click boards, cette fonction permet de détacher la zone principale du capteur en cassant le PCB, ouvrant ainsi de nombreuses nouvelles possibilités d’intégration. Grâce à la fonction Snap, le STCC4 et le SHT40 peuvent fonctionner de manière autonome en accédant directement à leurs signaux sur les broches numérotées 1 à 8. De plus, la partie Snap intègre un trou de fixation normalisé, permettant aux utilisateurs de fixer la carte Snap à l’endroit souhaité.

Ce module Click board™ ne fonctionne qu’avec une tension logique de 3,3 V. Lorsqu’on utilise des microcontrôleurs avec des niveaux logiques différents, il est nécessaire de mettre en œuvre une conversion appropriée des niveaux logiques. Il est également fournie avec une bibliothèque contenant des fonctions et du code exemple, pouvant servir de référence pour un développement ultérieur.

Click Snap

Click Snap est une fonctionnalité innovante de nos cartes d’extension Click standardisées, conçue pour offrir une plus grande flexibilité et optimiser vos prototypes. En cassant simplement le PCB le long des lignes prédéfinies, vous pouvez facilement détacher la zone principale du capteur/CI/module, réduisant ainsi la taille, le poids et la consommation énergétique. idéal pour la phase finale de prototypage.

Caractéristiques:

- Mesure qualité d'air environnementale, température et humidité
- Alimentation : 3,3VCC
- Capteurs: STCC4 et SHT40
- Interface : I2C
- Compatible : mikroBUS
- Fonction: Click Snap, Click ID
- Dimensions: 42,9 x 25,4 mm
- Poids: 17 g
