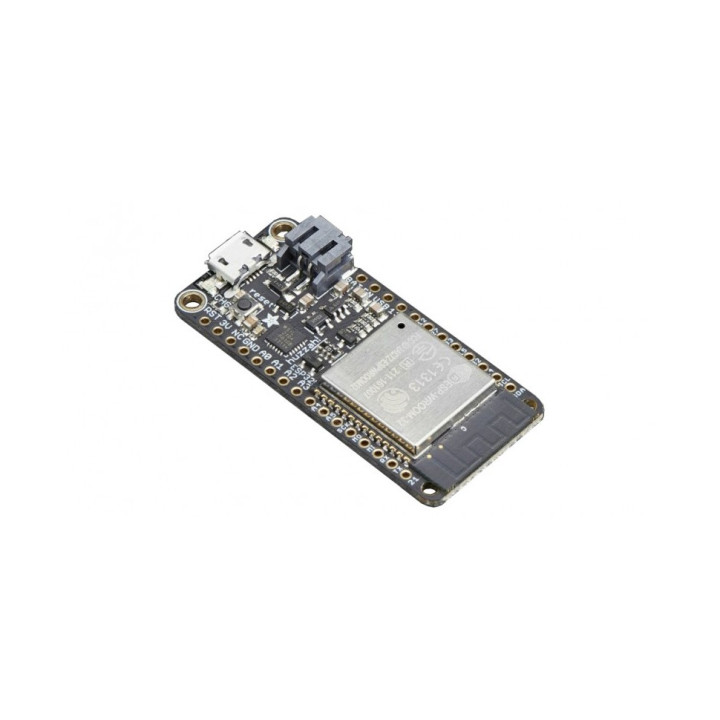

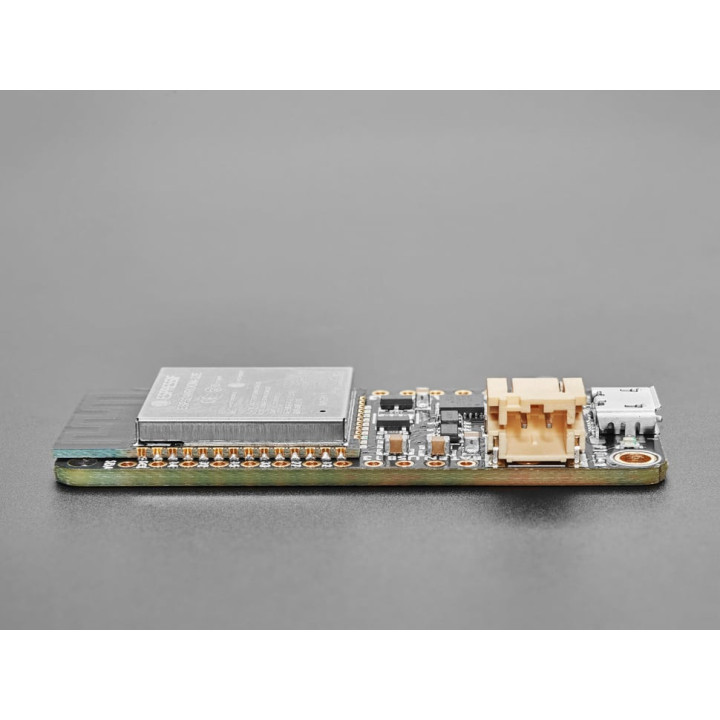

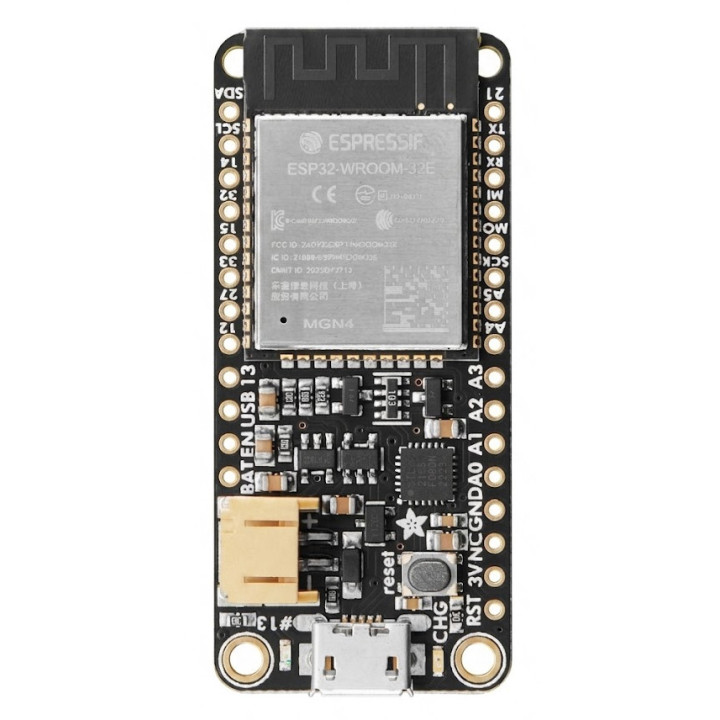

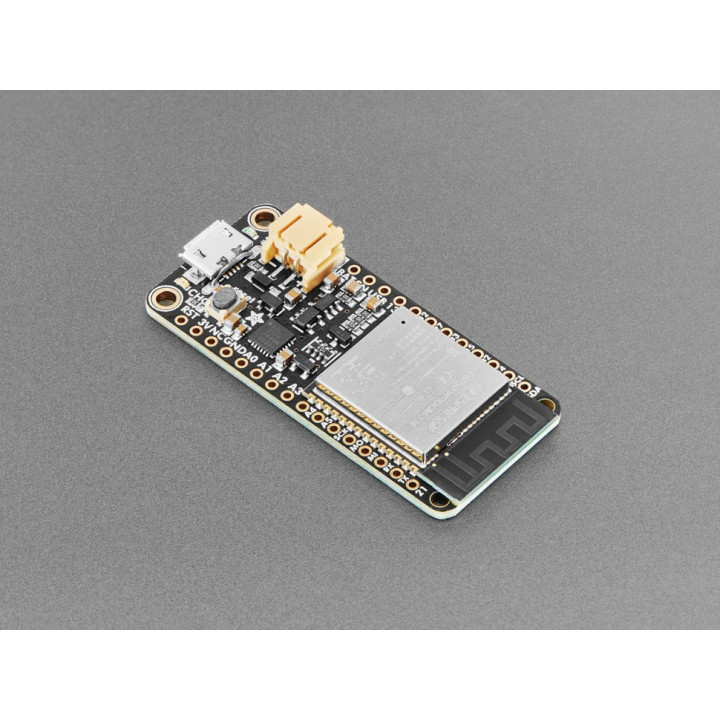

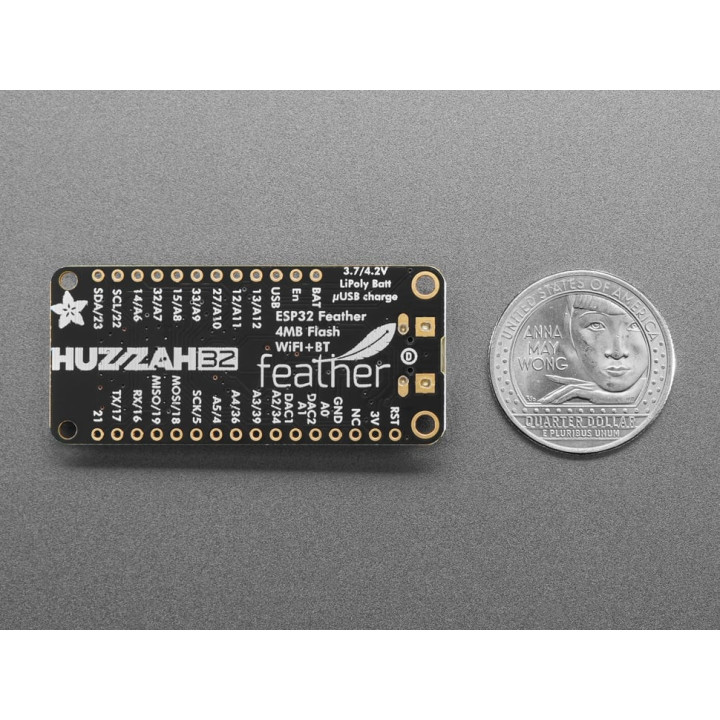

Module Feather HUZZAH32 ESP32 ADA3405 avec Wi-Fi et Bluetooth intégré Images
Architecturé sur la base d'un puissant microcontrôleur de la famille ESP32, ce module intègre une connexion Wi-Fi, une connexion Bluetooth™ (classic et BLE), un chargeur pour batterie Lithium Ion/Polymer et bien plus encore...
Compatible avec l'interface IDE Arduino™ ce petit module est tout indiqué pour des applications embarqués miniaturisées avec connectivité sans fil. Compatible avec tous les modules d'extensions Feather.

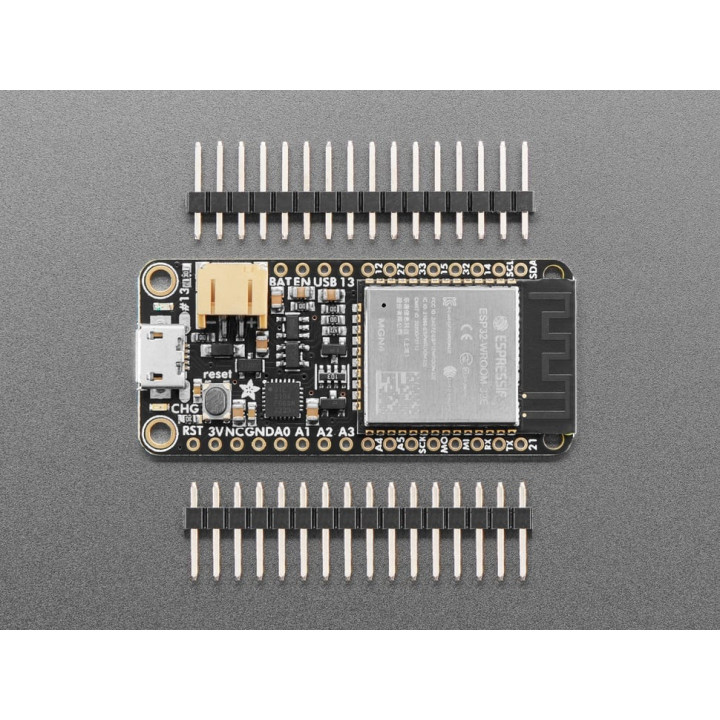

Livré pré-soudé, le module dispose d'une reprise des ports d'E/S sur 2 rangées de broches au pas de 2.54 mm dont les connecteurs mâles (livrés) seront à souder par vos soins. Nous proposons également des connecteurs empilables en option si besoins.
Veuillez noter que les ports d'entrées/sorties du module sont uniquement compatibles avec des niveaux 0 - 3.3 V (ne pas utiliser de périphériques en +5 V sous peine de destruction).
Le module peut être alimenté soit via un cordon micro-USB (non livré) ou soit via un accu LiPo (non livré) mais le cordon micro-USB est indispensable pour pouvoir programmer le module avec l'environnement des Arduino™.
Nous proposons également de multiples cartes d'interfaces compatibles avec ce module (voir en bas de page).
Caractéristiques:
- Microcontrôleur Dual Core Tensilicia LX6 240 MHz avec 600 D MIPS
- 520 KB RAM intégré
- Module Wi-Fi HT40 802.11b/g/n intégré
- Module Bluetooth dual mode (classic et BLE) intégré
- 4 MByte flash intégré dans le module
- Antenne PCB intégré
- Amplificateur analogique très faible bruit
- Capteur Hall
- 10 x interface pour touche capacitive
- Oscillateur à quartz 32 KHz
- 3 x UART (2 utilisables par défaut avec l'interface IDE Arduino)
- 3 x SPI (1 utilisable par défaut avec l'interface IDE Arduino)
- 2 x I2C (1 utilisable par défaut avec l'interface IDE Arduino)
- 12 x entrées ADC
- 2 x I2S audio
- 2 x DAC
- Entrées/sorties PWM/timer disponibles sur tout les broches GPIO
- Interface débug OpenOCD avec 32 Kb TRAX buffer
- Alimentation (non livrée): 5Vcc (sur connecteur micro-USB) ou Accus LiPo 3,7Vcc (sur connecteur JST)
- En cas d'utilisation d'un accus (la recharge de ce dernier s'effectue via l'entrée micro-USB)
- Dimensions: 51,0 x 22,7 x 7,3 mm
- Poids: 6,8 g
