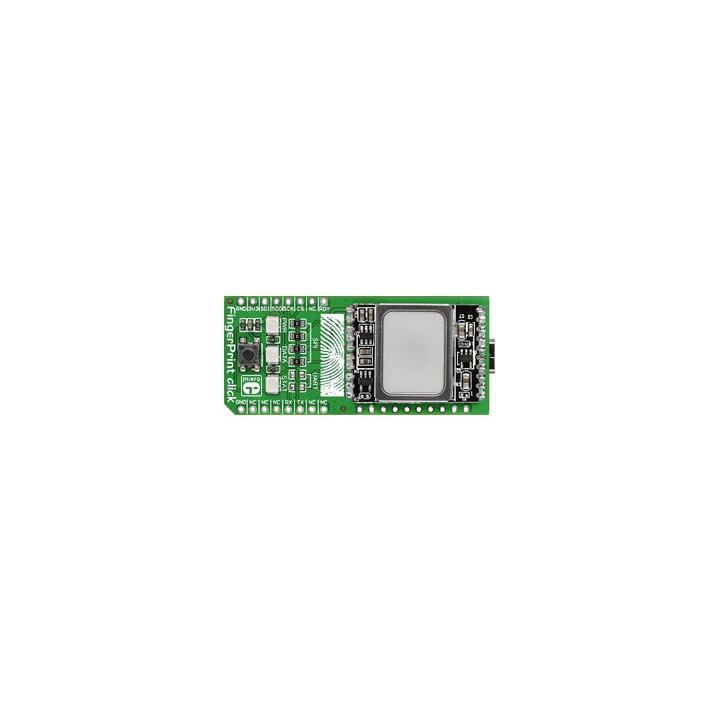

Module Fingerprint click

Module Fingerprint click

MIKROE-1722
Disponible
60,62 € TTC

Dont 0,01 € d'eco-participation déjà incluse dans le prix


50,52 € HT

Ce module "Click Board" vous permettra d'ajouter un capteur d'empreintes digitales à votre microcontrôleur. Il est architecturé sur la base d'un STM32F415RG associé à un capteur d'empreintes digitales GTS-511E2.

Le module Fingerprint Click Board de chez Mikroelektronika est le moyen le plus simple d'intégrer un capteur d'empreinte digitales à vos applications. Basé sur l'un des capteur optique biométrique le plus petit au monde, le GTS-511E2 permet de prendre une image numérique de l'empreinte digitale en utilisant la lumière visible. Le module d'empreinte digitale intègre un MCU STM32 pour traiter les images et les transmettre à un microcontrôleur externe (via UART/SPI/GPIO) ou à un PC (via USB).

Le capteur d'empreinte GTS511E2 intègre un capteur d'image CMOS (le composant principal de la plupart des appareils photo numériques). Pour faire la distinction entre les images 2D et une véritable empreinte digitale, le capteur dispose d'une lentille et revêtement spéciaux. Compte tenu de l'obscurité lorsque vous appuyez votre doigt sur l'objectif, une LED l'illumine d'un côté, tandis que l'autre côté fait le travail d'envoyer l'image à travers l'objectif vers le processeur.



Capteur d'empreinte digitale Fingerprint Click MIKROE-1722

Application Windows:
Mikroelektronika propose une application Windows pour vous permettre d'utiliser le module et d'enregistrer
facilement des empreintes digitales. Les étapes suivantes décrivent le fonctionnement de l'application:

  1. Placez votre doigt sur le capteur
  2. Appuyez sur le bouton dans le coin inférieur gauche de l'écran.
  3. Après avoir vu l'image de votre empreinte digitale, appuyez sur le bouton en bas à droite de l'écran pour enregistrer l'image. Si vous souhaitez ajouter plus d'images d'empreintes digitales, répétez simplement le processus.


Des exemples de programmes dédiés avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) seront prochainement disponibles afin de vous permettre une prise en main rapide et intuitive du module.


Ce capteur est exclusivement conçu, prévu et autorisé pour de l'évaluation (étude pédagogique). Ce dernier n'est pas conçu, ni prévu, ni autorisé pour être intégré au sein d'une quelconque autre application, ni dans un produit fini.



Ecran Oled


Caractéristiques:

  • Capteur d'empreinte GTS-511E2
  • Capteur d'image CMOS VGA
  • Résolution: 860 DPI (VGA) / 430 DPI (QVGA)
  • MCU STM32 intégré
  • Port micro USB
  • Interface: USB, UART, SPI, GPIO
  • Compatible mikroBUS
  • Alimentation 3,3 Vcc (uniquement)
  • Dimensions: 57,15 x 25,4 mm







Les modules Click Board sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers. Consultez ce lien pour une description complète de ces derniers.



Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".

Libstock
