Module 1 Wire amplificateur pour thermocouple 101020555 Images

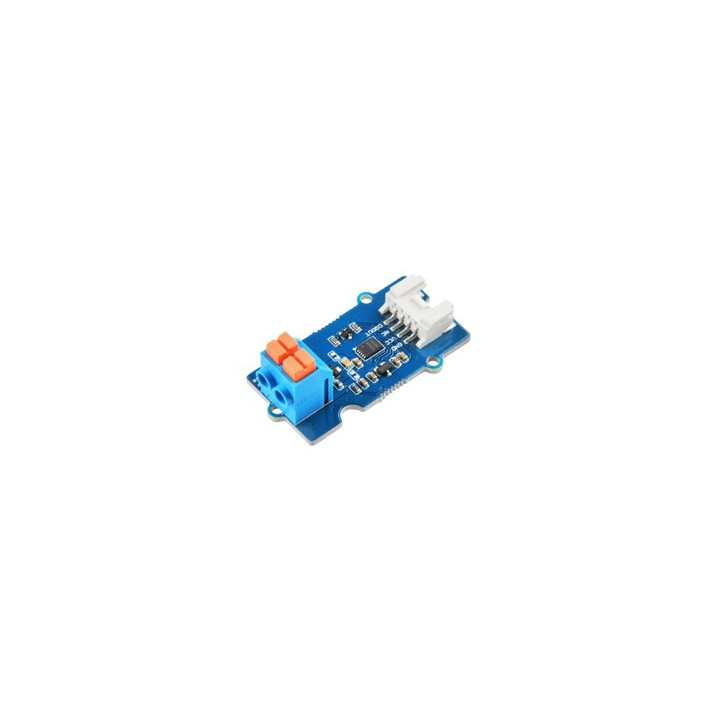

Ce module intègre un amplificateur (MAX31850K) pour sonde de température thermocouple type K (non livrée) qu'il vous sera possible de raccorder à une platine Arduino, Raspberry, BeagleBone Black, mbed, PHPoC ou CB210 au travers d'une platine "Shield" intermédiaire via une connexion 1-Wire.

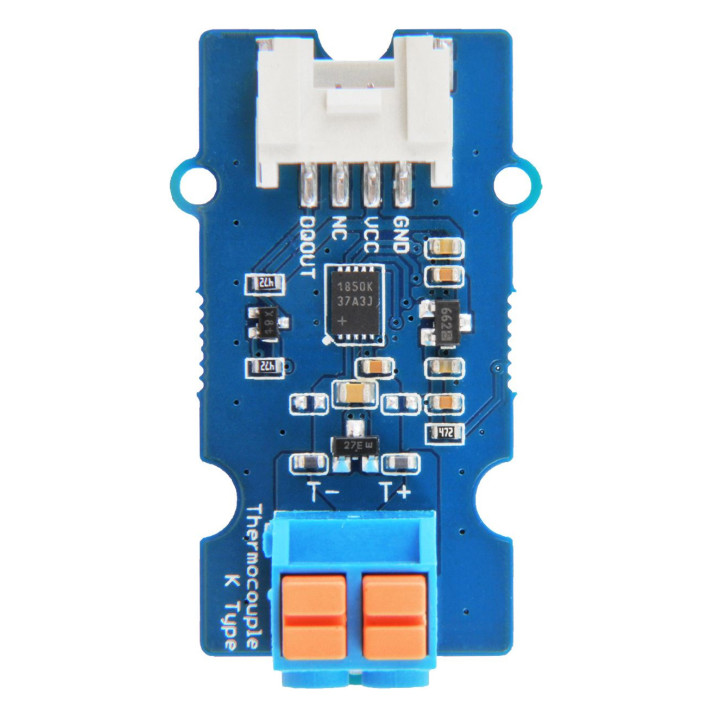

Livré sans sonde (nombreux modèles proposés en option), ce module Grove vous permettra d'effectuer des mesures de températures sur une plage bien plus large qu'avec une thermistance classique (mesures pouvant aller de -50°C jusqu'à + 600°C suivant la sonde utilisée). L’amplificateur MAX3185K qu'il intègre est un convertisseur thermocouple-numérique 1-Wire avec une résolution 14 bits, compensation Cold-Junction et une ROM 64-Bits. Grace à cette ROM 64-bits chaque module dispose d'un code unique, ce qui permet à plusieurs module de fonctionner sur le même bus 1-Wire. Idéal pour surveiller la température de plusieurs thermocouples sur de longue distance avec un seul microcontrôleur. Votre sonde thermocouple se raccordera sur un bornier "à ressorts".

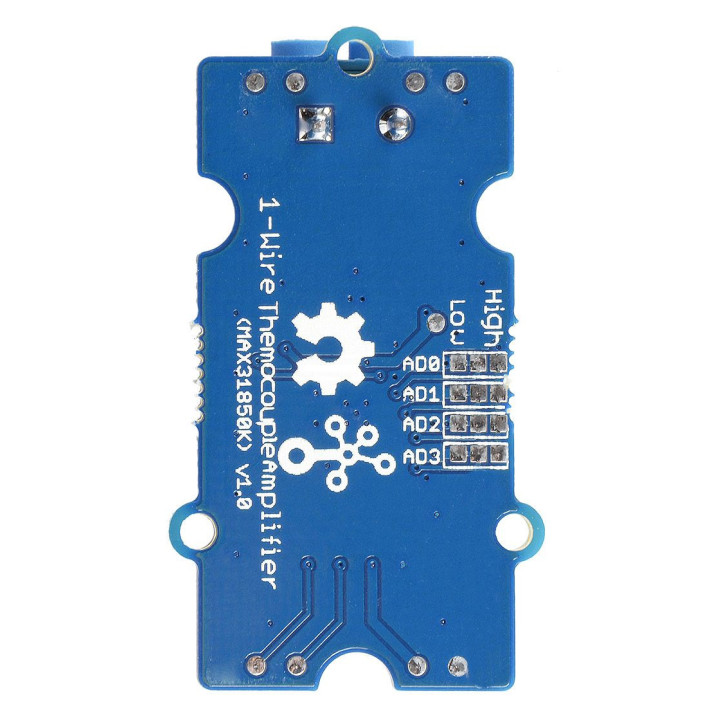

Adresse sélectionnable par pont de soudure au dos du module.
Important: le module seul n'est pas prêt à l'emploi, une sonde thermocouple type K (uniquement) est indispensable pour son utilisation
Attention le module Grove en lui même ainsi que le câble de liaison de votre sonde thermocouple ne sont pas prévus pour résister à la plage de mesure du capteur.
Caractéristiques:

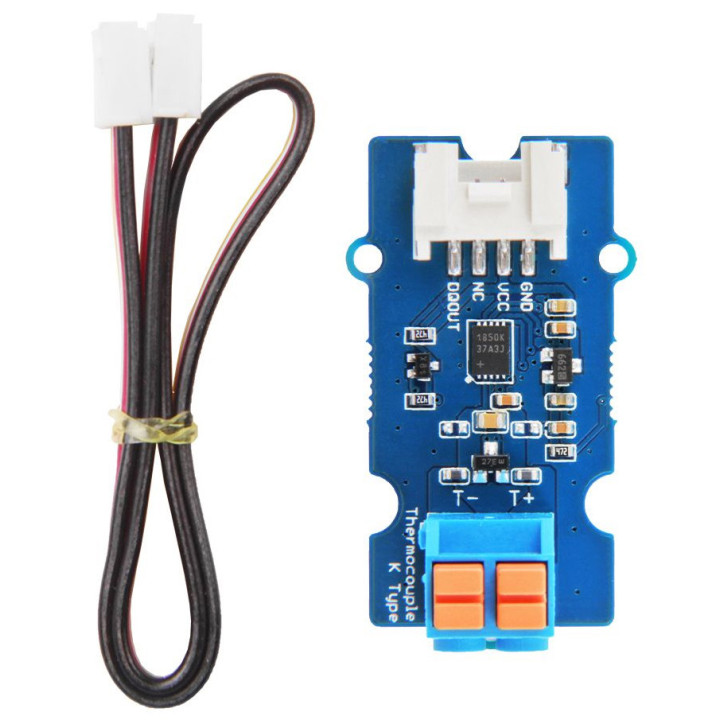

Ce module pourra s'interfacer très facilement à un Arduino, Raspberry Pi, BeagleBone, mbed, PHPoC ou CB210 par l'intermédiaire d'une platine Shield. Les platines shield compatibles avec ce module sont disponibles en option au bas de la page. Le module sera destiné à être raccordé à ces platines via un cordon livré.
Exclusivité Lextronic
En achetant ce module Grove chez Lextronic, vous recevrez gratuitement un jeu de support qui vous permettra de le fixer sur une base de travail additionnelle (proposée en option au bas de la page).
De formes et de formats divers (conception Lextronic déposée), ces supports (appelés R.I.P) sont très largement plébiscités par le monde éducatif (collèges, lycées, écoles d'ingénieurs...). Ils vous permettront de clipser en un instant vos modules Grove en position horizontale ou verticale sans avoir à visser ces derniers. Vous disposerez dès lors d'une base de travail sans équivalent vous permettant d'uniformiser, de rationaliser et de transporter vos montages.
Ne commandez plus vos modules Grove n'importe où... Ayez le réflexe Lextronic pour recevoir gratuitement votre support R.I.P avec ce dernier !
Vous avez déjà commandé vos modules Grove ailleurs ? Pas de panique... nous proposons également les supports R.I.P seul au détail en option au bas de la page.
Livrée avec 4 entretoises, cette base (livrée en couleur blanche ou rouge suivant arrivage) est conçue pour recevoir une carte Arduino® UNO ou Mega2560 ou Raspberry Pi™ ou BeagleBone ou CB210 ainsi que des modules Grove (à l'aide de leurs supports R.I.P).
Idéalement conçue pour le prototypage rapide, l'apprentissage et l'évaluation sans opération de soudure, cette petite platine Shield est destinée à venir s'enficher sur une carte Arduino® Mega 2560 ou ADK ou compatible afin que vous puissiez y raccorder les modules Grove.
Complément idéal de votre platine Raspberry Pi™ (modèle A+, B, B+, 2, 3,3B+,4), cette platine est spécialement conçu pour l'initiation et le développement rapide d'applications à base de modules "Grove" (non livrés).
Cette petite platine Shield est destinée à venir s'enficher sur une carte Arduino® (UNO, Leonardo) ou compatible (CB210, etc...). Elle dispose de connecteurs vous permettant de lui raccorder des modules d'extension au format Grove.
Livré par pack de 4 pièces (avec visserie de fixation), ces supports en ABS coloré compatible LEGO® et profilés Makeblock vous permettrons de recevoir des modules Grove de 50 x 25 mm (non inclus) par simple clipsage. Ces supports sont aussi empilables côtes-à-côtes (toujours par clipsage).
