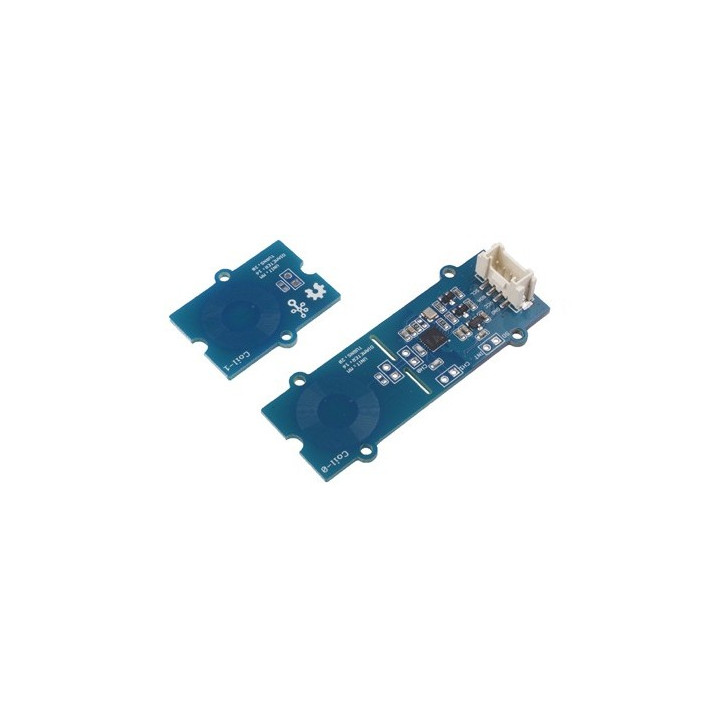

Module Grove capteur inductif à 2 canaux Images
Ce module intègre un capteur inductif à 2 canaux qu'il vous sera possible de raccorder à une platine Arduino, Raspberry, BeagleBone Black, mbed, PHPoC ou CB210 depuis un bus I2C au travers d'une platine "Shield" intermédiaire (non livrée).
Equipé d'un convertisseur LDC1612 de 28 bits de Texas Instruments (TI) conçu pour les applications de détection inductive, ce module est capable de détecteur la proximité de conducteur (en particulier les métaux) jusqu'à 15 mm max. Très fiable et facile à mettre en oeuvre grâce aux librairies Arduino téléchargeables, ce module est livré avec 2 capteurs (1 intégré sur le module et un autre déporté, le 1er pouvant être aussi déporté si besoins car sécable).
Grâce à la mesure inductive, le module agit comme un peu comme un capteur d'impédance, ce qui permet de déterminer la distance entre le capteur et l'objet conducteur. Le capteur déporté doit être connecté sur l'entrée CH1 (prévoir fils à souder non inclus). Le mesures des capteurs sont récupérables depuis une interface I2C de votre Arduino ou compatible (non livrés).
Caractéristiques:
- Alimentation: 3,3 V ou 5V
- Plage de fréquence du capteur: 1KHz à 10MHz
- Distance de détection max: 15 mm
- Interface I2C: 0x2B (par défaut) ou 0x2A (configurable par pont de soudure au dos)

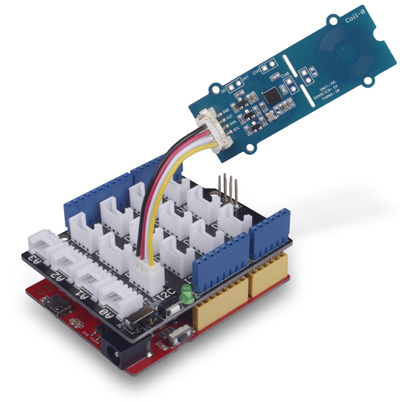

Exemple d'utilisation (shield et module compatible Arduino non inclus)
Les platines shield compatibles avec ce module sont disponibles en option au bas de la page. Le module sera destiné à être raccordé à ces platines via un cordon livré.
