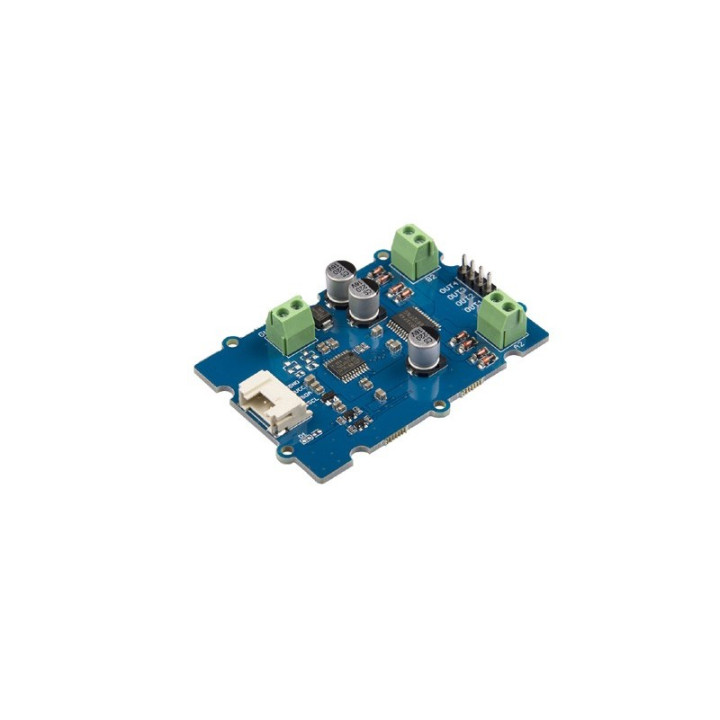

Module Grove Driver de moteurs 108020103 Images
Ce module intègre un drivers moteur TB6612FNG couplé à un microcontrôleur qu'il vous sera possible de piloter depuis le port I2C d'une platine Arduino, Raspberry, BeagleBone Black, mbed, PHPoC ou CB210 au travers d'une platine "Shield" intermédiaire.
Le module vous permettra de piloter soit 2 moteurs CC (jusqu'à 15 V / 1,2 A max.) ou 1 moteur pas-à-pas bipolaire 4 fils au travers de l'interface I2C d'un Arduino, PIC, Raspberry Pi, etc...
Caractéristiques:
- Alimentation de la platine: 3,3V à 5 V
- Entrée alimentation moteurs: de 2,5V à 13,5V (5V typique, 15 V max.)
- Courant de sortie: 1,2A (3,2A pointe)
- Nombre de canaux: 2
- Pilotage séparé pour chaque moteur: sens et vitesse
- Raccordement moteur et alimentation moteur par borniers à vis
- Interface I2C avec adresse configurable (0x14 par défaut)
- Dimensions: 60 x 40 x 13 mm
- Poids: 19 g
Les platines shield compatibles avec ce module sont disponibles en option au bas de la page. Le module sera destiné à être raccordé à ces platines via un cordon livré.
Exclusivité Lextronic
En achetant ce module Grove chez Lextronic, vous recevrez gratuitement un jeu de support qui vous permettra de le fixer sur une base de travail additionnelle (proposée en option au bas de la page).
De formes et de formats divers (conception Lextronic déposée), ces supports (appelés R.I.P) sont très largement plébiscités par le monde éducatif (collèges, lycées, écoles d'ingénieurs...). Ils vous permettront de clipser en un instant vos modules Grove en position horizontale ou verticale sans avoir à visser ces derniers. Vous disposerez dès lors d'une base de travail sans équivalent vous permettant d'uniformiser, de rationaliser et de transporter vos montages.
Ne commandez plus vos modules Grove n'importe où... Ayez le réflexe Lextronic pour recevoir gratuitement votre support R.I.P avec ce dernier !
Vous avez déjà commandé vos modules Grove ailleurs ? Pas de panique... nous proposons également les supports R.I.P seul au détail en option au bas de la page.
Livrée avec 4 entretoises, cette base (livrée en couleur blanche ou rouge suivant arrivage) est conçue pour recevoir une carte Arduino® UNO ou Mega2560 ou Raspberry Pi™ ou BeagleBone ou CB210 ainsi que des modules Grove (à l'aide de leurs supports R.I.P).
Idéalement conçue pour le prototypage rapide, l'apprentissage et l'évaluation sans opération de soudure, cette petite platine Shield est destinée à venir s'enficher sur une carte Arduino® Mega 2560 ou ADK ou compatible afin que vous puissiez y raccorder les modules Grove.
Complément idéal de votre platine Raspberry Pi™ (modèle A+, B, B+, 2, 3,3B+,4), cette platine est spécialement conçu pour l'initiation et le développement rapide d'applications à base de modules "Grove" (non livrés).
Cette petite platine Shield est destinée à venir s'enficher sur une carte Arduino® (UNO, Leonardo) ou compatible (CB210, etc...). Elle dispose de connecteurs vous permettant de lui raccorder des modules d'extension au format Grove.
