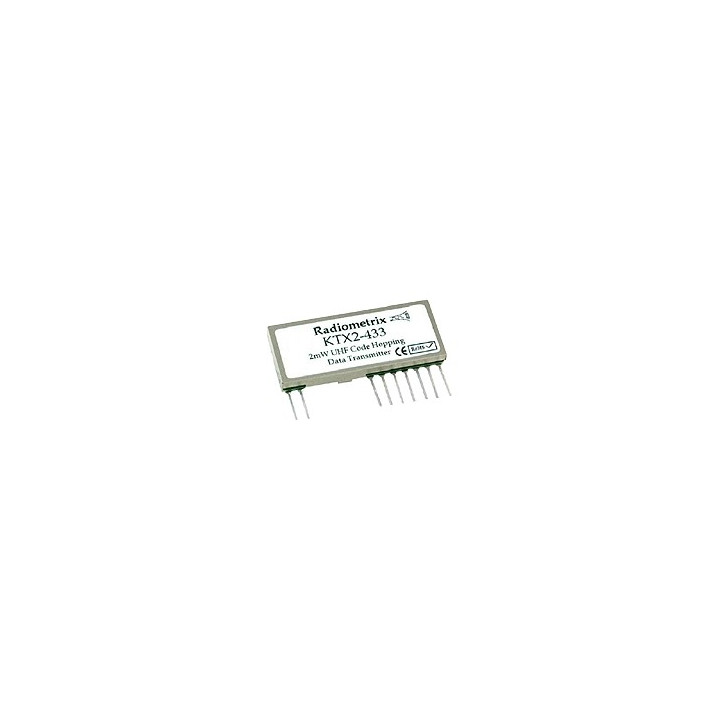

Module hybride émetteur KTX2433 radiofréquence FM 433MHz

De faibles dimensions, ce module hybride intègre dans le même boîtier un émetteur radiofréquence "FM" 433,92 MHz (modulation de fréquence) associé à un circuit codeur tout-ou-rien 4 canaux anti-scanner (4 billions de combinaisons !).

Economique et performant, il est stabilisée par un étage PLL contrôlé par un quartz.





Entièrement blindé et dotés de dimensions réduites, il suit les normes EMC EN 301 489-3 et EN 300-220-3. Lorsqu'aucune de ses 4 entrées n'est sollicitée, le module dispose d'une consommation < 1 µA.








La sortie 1 (RF out) est destinée à recevoir une antenne externe (non livrée) de type hélicoïdale, "loop" (imprimée sur votre circuit) ou mono-brin. Cette antenne pourra être réalisée par vos soins (en suivant les indications données dans la notice des modules) ou pour de meilleurs résultats achetée prête à l'emploi (nous proposons à ce titre une gamme complète sur notre site).




Dans tous les cas, le module émetteurs "KTX2-433" est destiné à être utilisé en association avec le récepteur large bande "RX2A-433" associé à un circuit de décodage "KRX416" (présentés au bas de la page). Dans des conditions standards d'exploitation et suivant les antennes utilisées, vous disposerez d'une portée de l'ordre de 30 à 50 m à vue sans obstacle en terrain dégagé.
