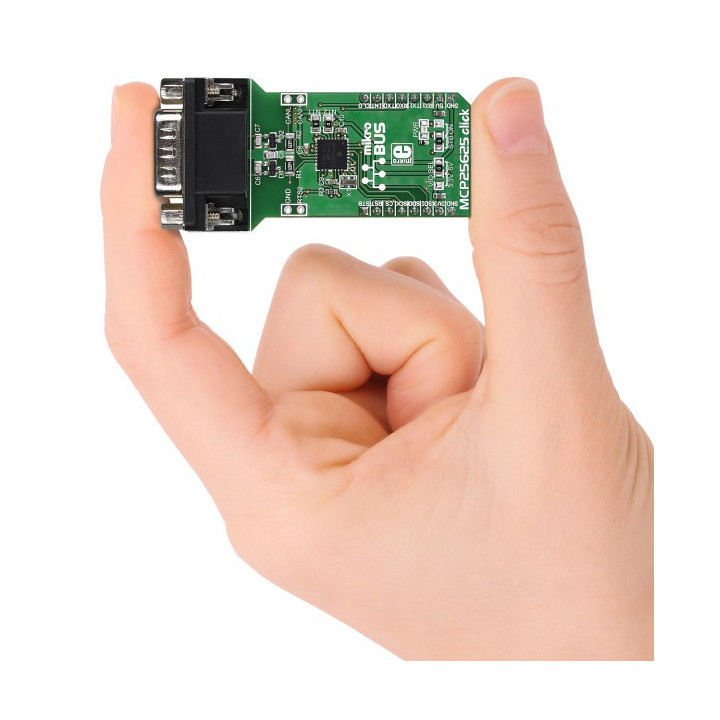

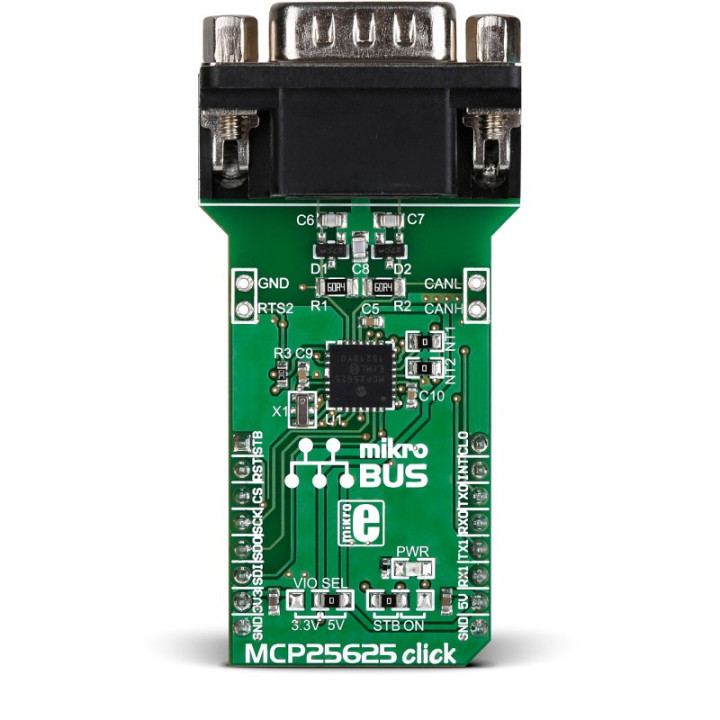

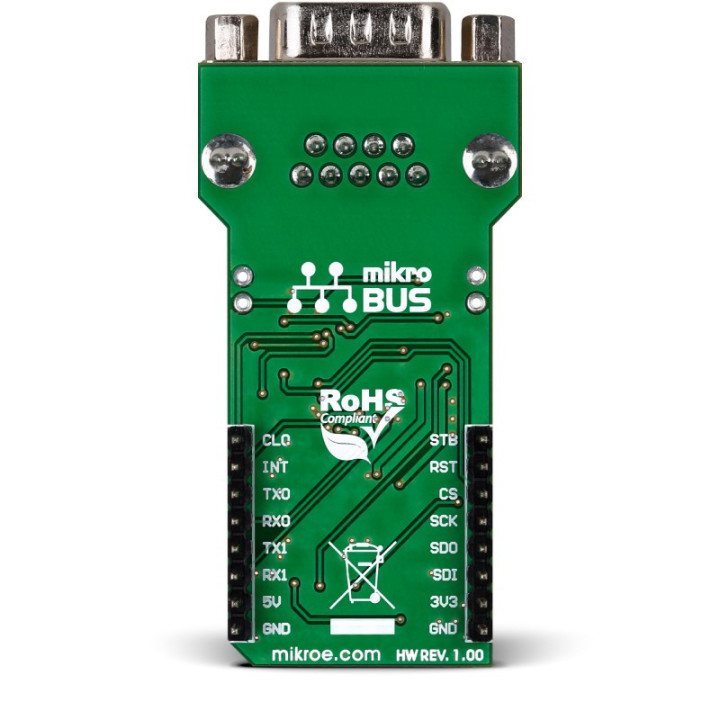

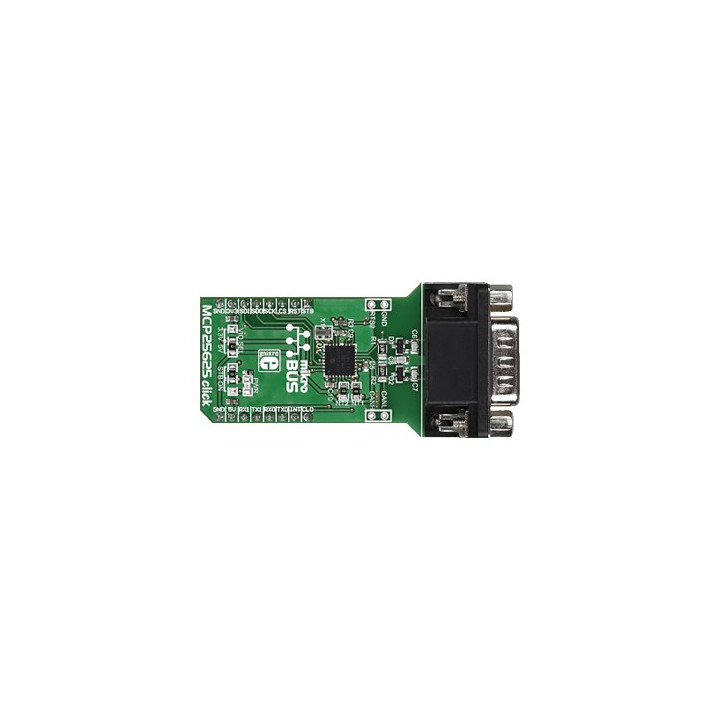

Module MIKROE-2228 MCP25625 Click avec interface I2C - CAN Images
Ajoutez en quelques minutes un bus de communication CAN à votre microcontrôleur via une liaison SPI grâce à cette petite platine qui intègre un circuit intégré spécialisé de type MCP25625.
Le module MCP25625 Click (référence MIKROE-2228) est un module mikroBUS™ Add-on Board intégrant le circuit MCP25625 de Microchip Technology — un composant unique qui réunit dans un seul boîtier un contrôleur CAN 2.0B complet et son transceiver physique. Résultat : une solution CAN autonome, pilotable en SPI, qui simplifie la conception de nœuds de communication sur bus CAN. Le tout dans un format compact de 57,15 × 25,4 mm, directement enfichable sur tout socket mikroBUS™.

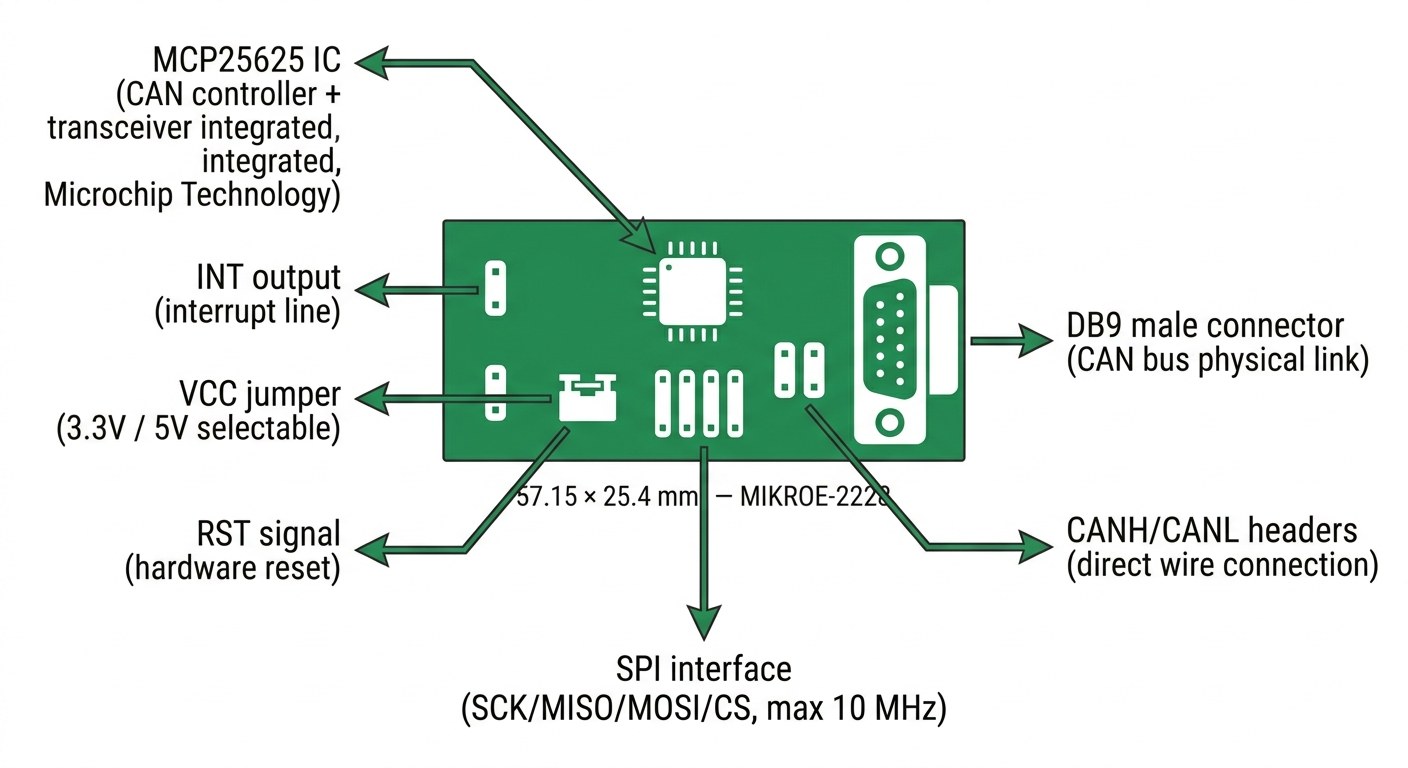

Spécifications visuelles du MCP25625 Click avec contrôleur et transceiver CAN intégrés
(Infographie réalisée par IA)
L'argument principal du MCP25625 Click, c'est la compacité de la solution. Là où d'autres modules CAN exigent deux composants distincts — un contrôleur (type MCP2515) et un transceiver séparé (type TJA1050 ou MCP2551) —, le MCP25625 de Microchip Technology fusionne les deux dans un seul IC. Moins de composants, moins de câblage, moins de points de défaillance potentiels.
L'interface hôte est en SPI, ce qui le rend compatible avec une très large gamme de microcontrôleurs — PIC, STM32, AVR ou ARM Cortex-M. L'horloge SPI peut monter jusqu'à 10 MHz, ce qui laisse une belle marge pour les applications temps réel. Le protocole CAN 2.0B est géré nativement, avec des débits allant jusqu'à 1 Mbps — soit le maximum du CAN classique.
Autre point pratique : la compatibilité double tension. Un simple jumper onboard permet de basculer entre 3,3 V et 5 V, ce qui ouvre le module aux plateformes modernes en 3,3 V (STM32, micro:bit, Raspberry Pi Pico) sans adaptateur de niveau. La connectivité physique au bus CAN passe par un connecteur DB9 mâle standard, avec des headers CANH/CANL en complément pour les câblages directs. Le courant de veille typique de 10 µA en fait un candidat sérieux pour les applications embarquées à budget énergétique serré. À noter : le module ne dispose pas de résistances de terminaison intégrées — celles-ci devront être ajoutées aux extrémités du bus.
Au cœur du module, le circuit MCP25625 (Microchip Technology) combine contrôleur CAN 2.0B et transceiver physique dans un seul composant. Il communique avec la carte hôte via l'interface SPI, compatible avec les modes 0,0 et 3,3, à une fréquence d'horloge maximale de 10 MHz. Le débit sur bus CAN atteint jusqu'à 1 Mbps.
La gestion des trames s'appuie sur 3 tampons de transmission et 2 tampons de réception, complétés par 6 filtres d'acceptation configurables et 2 masques associés — une architecture robuste pour filtrer efficacement le trafic sur un bus chargé. Le module expose également une sortie d'horloge, des signaux RTS (Request To Send) par tampon TX, une ligne d'interruption et un signal de veille/standby.
L'alimentation est sélectionnable via un jumper onboard entre 3,3 V et 5 V. En mode veille, le courant typique descend à 10 µA. La connexion physique au bus CAN se fait via un connecteur DB9 mâle (brochage standard) et deux headers CANH/CANL pour câblage direct. Le format mikroBUS Add-on Board mesure 57,15 × 25,4 mm — référence fabricant MIKROE-2228.

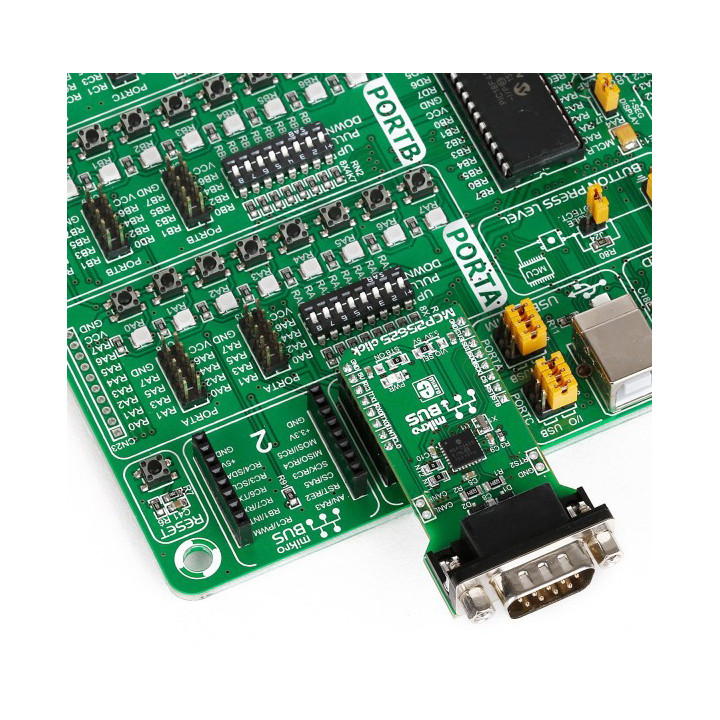

Le module MCP25625 Click s'enfiche directement sur n'importe quel socket mikroBUS™ : les broches SPI (SCK, MISO, MOSI, CS), la ligne d'interruption INT et le reset RST sont tous câblés sur le connecteur. Avant toute chose, vérifiez la position du jumper de tension — côté 3,3 V pour les cartes modernes, côté 5 V pour les plateformes Arduino classiques en 5 V.
MikroElektronika met à disposition une bibliothèque complète sur LibStock, couvrant l'ensemble des fonctions du MCP25625 : initialisation du contrôleur, configuration du débit de bus (bit timing), envoi et réception de trames CAN, gestion des filtres et des masques. Les fonctions d'envoi et de réception sont déjà implémentées, ce qui permet de démarrer un échange CAN fonctionnel en quelques dizaines de lignes de code.
Pour un premier test, connectez deux nœuds MCP25625 Click sur un même bus CAN (résistances de terminaison 120 Ω aux deux extrémités), chargez les exemples fournis, et vérifiez la communication avec un analyseur CAN ou un simple oscilloscope sur CANH/CANL. La bibliothèque est disponible pour mikroC, mikroBasic et mikroPascal.
Le MCP25625 Click couvre un large spectre applicatif, partout où un bus CAN 2.0B constitue le protocole de communication adapté.
Le bus CAN est né dans l'automobile, et le MCP25625 y est tout à fait à sa place. Ajout d'un nœud de diagnostic, passerelle OBD-II vers SPI, acquisition de données depuis un réseau CAN véhicule — autant de cas d'usage directement adressables. Dans l'industrie, le même module sert à interfacer des automates, des actionneurs ou des capteurs communiquant en CANopen ou DeviceNet.
Des systèmes de gestion de bâtiment utilisent le bus CAN pour sa fiabilité sur de longues distances (jusqu'à 500 m à 125 kbps). Le MCP25625 Click permet d'intégrer facilement un microcontrôleur dans un réseau existant pour piloter des vannes, des actionneurs d'éclairage ou des capteurs environnementaux.
Dans un robot multi-articulations, le bus CAN assure une communication synchronisée entre les servomoteurs intelligents (type Dynamixel Pro ou moteurs avec driver CAN). Le MCP25625 Click fournit l'interface nécessaire au contrôleur principal pour dialoguer avec chaque nœud moteur.
Associé à un autre module Click (WiFi, Ethernet, GSM), le MCP25625 Click devient le cœur d'une passerelle CAN-vers-IP. Utile pour relayer des données de terrain vers un serveur MQTT, une interface web ou un système SCADA.
En laboratoire, le module sert à injecter des trames CAN de test ou à sniffer un bus existant. Couplé à un microcontrôleur et un écran, on obtient un analyseur CAN léger et personnalisable, bien moins onéreux qu'un outil commercial.
La simplicité d'intégration du MCP25625 Click (SPI standard, bibliothèque fournie, exemples disponibles) en fait un support pédagogique adapté pour enseigner les protocoles de communication série différentielle. Il trouve naturellement sa place dans les cursus de BTS Systèmes Numériques, DUT GEII ou licences pro électronique embarquée.
Le MCP25625 Click est compatible avec l'intégralité des cartes de développement MikroElektronika équipées d'un socket mikroBUS™ : Clicker 2, EasyMx Pro, Fusion for ARM, Flip & Click, PIC32 Clicker, et bien d'autres. Tous les 16 pins du connecteur mikroBUS sont exploités, ce qui garantit un accès complet aux fonctions du MCP25625 (SPI, INT, RST, PWM pour la sortie d'horloge, AN pour le standby).
Du côté du bus CAN, le connecteur DB9 mâle permet une connexion directe avec un câble CAN standard. Pour des montages sur breadboard ou des connexions directes, les headers CANH et CANL sont accessibles sur le bord droit du module. Les résistances de terminaison 120 Ω doivent être placées aux deux extrémités du bus — sans elles, les réflexions de signal dégradent rapidement la fiabilité des communications.
Les compilateurs MikroElektronika (mikroC PRO, mikroBasic PRO, mikroPascal PRO) disposent tous de la bibliothèque MCP25625 prête à l'emploi. Le module est également documenté dans les notes d'application Lextronic pour une mise en œuvre avec Arduino.
Le MCP25625 Click n'est pas réservé aux seules cartes équipées d'un socket mikroBUS™ natif. Grâce à un shield d'adaptation dédié, ce module Click Board™ devient compatible avec les plateformes les plus répandues dans le monde maker et éducatif.
Les cartes Arduino UNO et Arduino Mega 2560, le Teensy et le Raspberry Pi peuvent ainsi piloter ce module en quelques lignes de code. La carte micro:bit, qui fonctionne en logique 3,3V, est également compatible via le jumper de tension. Le shield d'adaptation s'intercale entre la carte hôte et le Click Board™, assurant la correspondance des broches et des niveaux logiques.
MCP25625 Click utilisable avec Arduino, Raspberry Pi et Teensy via un shield d'adaptation mikroBUS™
(Infographie réalisée par IA)
MikroElektronika propose plusieurs ressources officielles pour prendre en main le MCP25625 Click.
Ce billet de blog technique publié sur mikroe.com constitue la référence principale pour comprendre l'architecture logicielle du MCP25625. Il détaille la couche registres du contrôleur — organisée en bitfields pour une configuration précise de chaque paramètre — et explique les trois types d'opérations SPI : écriture simple, lecture et écriture masquée (bit modify). La bibliothèque fournie encapsule ces opérations en fonctions haut niveau directement utilisables dans un projet mikroC.
Voir le tutoriel complet sur mikroe.com
Le billet de lancement du MCP25625 Click sur le blog MikroElektronika présente les caractéristiques du module, son positionnement par rapport aux solutions CAN existantes, et les premiers pas avec le kit de développement. Un bon point d'entrée pour comprendre les choix de conception du module avant de plonger dans le code.
Lire l'annonce de sortie sur mikroe.com
La page LibStock du MCP25625 Click centralise les bibliothèques pour mikroC, mikroBasic et mikroPascal, ainsi que des projets d'exemple complets illustrant l'envoi et la réception de trames CAN. Les exemples sont fournis pour plusieurs familles de microcontrôleurs (PIC, AVR, ARM), ce qui facilite l'adaptation à votre cible matérielle.
Accéder aux bibliothèques et exemples sur LibStock
Le MCP2515 est un contrôleur CAN pur, sans transceiver physique — il faut lui adjoindre un composant externe comme le MCP2551 pour piloter le bus différentiel CANH/CANL. Le MCP25625 intègre les deux fonctions dans un seul boîtier, ce qui simplifie le schéma, réduit l'empreinte PCB et diminue le nombre de composants. Le MCP25625 Click est donc une solution plus intégrée que les modules CAN basés sur MCP2515.
Oui. Un jumper onboard permet de sélectionner le niveau logique : 3,3 V pour les microcontrôleurs modernes (STM32, micro:bit, Raspberry Pi Pico, ESP32) ou 5 V pour les plateformes Arduino classiques. Cette flexibilité évite le recours à un traducteur de niveau externe dans la plupart des configurations courantes.
Le MCP25625 Click prend en charge des débits allant jusqu'à 1 Mbps sur le bus CAN 2.0B. C'est le débit maximal du CAN classique. En pratique, la vitesse effective dépend de la longueur du bus et du nombre de nœuds — à 1 Mbps, la longueur maximale recommandée est d'environ 40 m.
La connexion se fait via le connecteur DB9 mâle du module, en utilisant un câble DB9 standard (brochage CAN : CANH sur pin 7, CANL sur pin 2). Pour un câblage direct sans connecteur DB9, les headers CANH et CANL situés sur le bord droit du module permettent une connexion par fil. N'oubliez pas les résistances de terminaison 120 Ω aux deux extrémités du bus.
Oui, c'est même l'usage normal d'un bus CAN. Chaque nœud connecté au bus dispose de sa propre adresse logique (gérée par les filtres et masques du contrôleur). Le bus CAN prend en charge jusqu'à 110 nœuds théoriques, le nombre pratique dépendant de la longueur du bus et des caractéristiques des transceivers.
Le MCP25625 gère la couche physique et la couche liaison du bus CAN 2.0B. Le protocole applicatif CANopen — comme DeviceNet, SAE J1939 ou ISOBUS — se situe au-dessus et doit être implémenté dans le firmware du microcontrôleur hôte. Le Click Board lui-même ne gère pas ces couches hautes, mais rien n'empêche de les implémenter dans votre code.
Le module ne dispose pas de résistance de terminaison intégrée. Pour un bus CAN correctement câblé, placez une résistance de 120 Ω entre CANH et CANL à chaque extrémité physique du bus. Si le MCP25625 Click est l'un des deux nœuds terminaux du bus, ajoutez cette résistance externe (une résistance à 1 % de tolérance est recommandée pour les débits élevés).
Oui, en utilisant un shield d'adaptation mikroBUS™ disponible chez Lextronic. Ce shield fait la correspondance entre le connecteur mikroBUS du Click Board et le brochage standard des cartes Arduino UNO et Mega 2560, Teensy et Raspberry Pi. Une bibliothèque Arduino SPI standard suffit ensuite pour piloter le MCP25625 depuis votre sketch.
