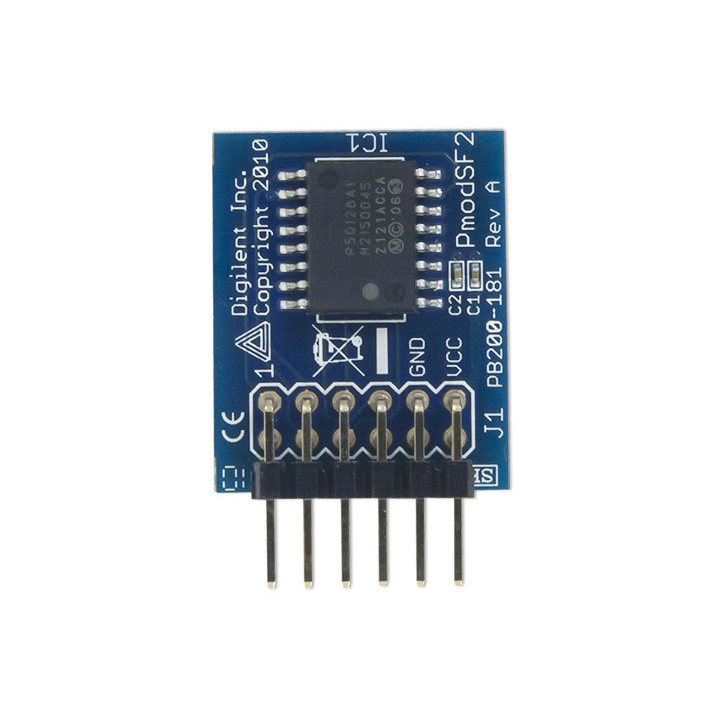

Le module Module PmodSF2 mémoire Flash PCM série vue de face

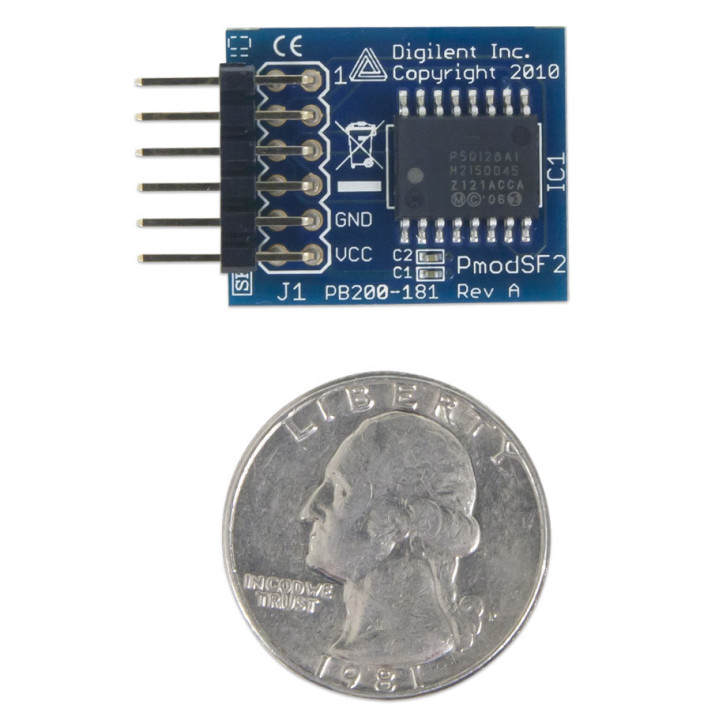

Détail du module PmodSF2 mémoire Flash PCM série

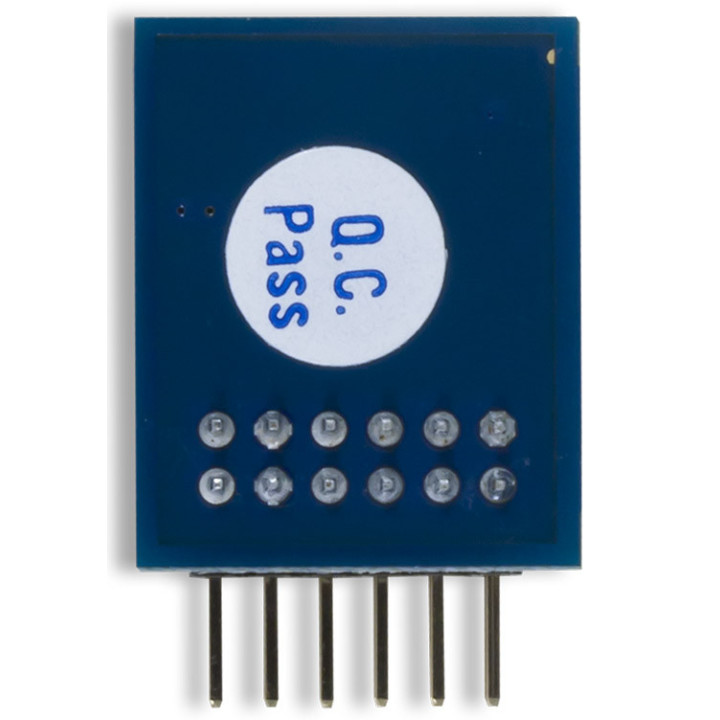

Vue arrière du module PmodSF2 mémoire Flash PCM série

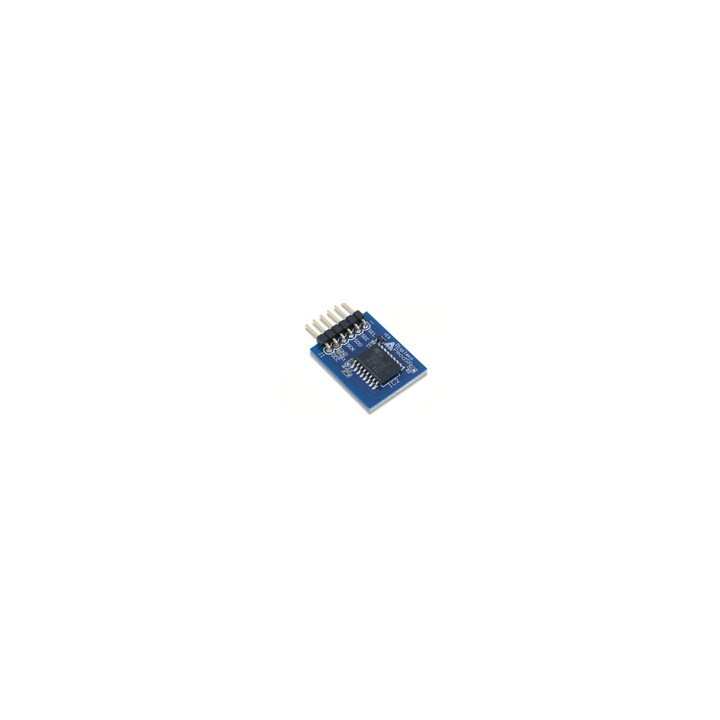

Module PmodSF2 mémoire Flash PCM série - 1

Module mémoire Flash PMODSF2 avec interface SPI

Conçu pour être piloté par un Arduino via une liaison SPI, ce module Pmod intègre une mémoire PCM Flash série 16 Mbit.

23,40 €
TTC
19,50 € HT
Dont 0,04 € d'eco-participation
Disponible
Code PMODSF2

Reprise 1 pour 1         Frais de port à partir de 9 €   infos

Fonction du module  Interface du module  Connectique du module


Doté d'un connecteur mâle 1 x 6 broches, ce module pourra être directement enfiché sur une platine BreadBoard ou  être déporté via des cordons optionnels (voir modèles en bas de page).

Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).


Exemple d'application avec un arduino™


Mise en oeuvre du module PmodSF2


/************************************************************************
*
*    Test du module Pmod mémoire Flash PCM série
*
*************************************************************************
* Description:  Pmod_SF2
* Une donnée est mémorisée à l'adresse spécifiée puis relue et affichée
* dans le moniteur série.
*
* Matériel
*        1. Arduino Uno
*        2. Module Pmod SF2
*        3. Module Adafruit TXB0108
*

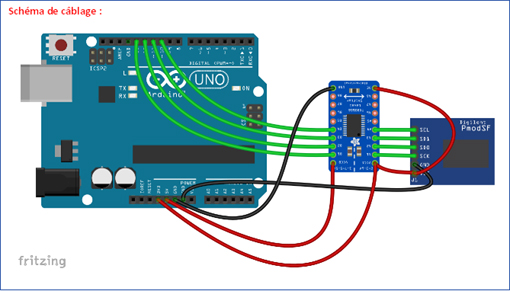

*        Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
*        Code source téléchargeable ici:
************************************************************************/

#define CS 10    // affectation de la broche CS

#include <SPI.h> // appel de la bibliothèque

int i;
int adresse=0xFF;
int donnee=0x55;
byte recu[3];
byte envoi[5];

void setup()
{
  Serial.begin(9600);                                               // initialisation de la liaison série
  SPI.begin();                                                             // initialisation du port SPI
  SPI.setDataMode(SPI_MODE0);                         // configuration de la liaison SPI en mode 0
  SPI.setClockDivider(SPI_CLOCK_DIV16);          // configuration de l'horloge à 1MHz
  pinMode(CS, OUTPUT);
  envoi[0] = adresse >> 16;
  envoi[1] = adresse >> 8;
  envoi[2] = adresse;
  envoi[3] = donnee;
  // validation écriture dans la mémoire
  digitalWrite(CS, LOW);                                       // activation de la ligne CS
  SPI.transfer(0x06);                                              // validation écriture
  digitalWrite(CS, HIGH);                                      // désactivation de la ligne CS
  // effacement complet la mémoire
  digitalWrite(CS, LOW);                                      // activation de la ligne CS
  SPI.transfer(0xC7);                                             // effacement
  digitalWrite(CS, HIGH);                                    // désactivation de la ligne CS
  // écriture d'une donnée à l'adresse spécifiée
  digitalWrite(CS, LOW);                                    // activation de la ligne CS
  SPI.transfer(0x02);                                          // écriture d'une donnée à l'adresse
  for (i=0;i<4;i=i+1)
       {
       SPI.transfer(envoi[i]);
       }
  digitalWrite(CS, HIGH);                                    // désactivation de la ligne CS
  digitalWrite(CS, LOW);                                    // activation de la ligne CS
  SPI.transfer(0x04);                                           // blocage écriture
  digitalWrite(CS, HIGH);                                   // désactivation de la ligne CS
  delay(1000);
}

void loop()
{
  digitalWrite(CS, LOW);                                    // activation de la ligne CS
  SPI.transfer(0x03);                                           // lecture d'une donnée à l'adresse
  for (i=0;i<3;i=i+1)
       {
       SPI.transfer(envoi[i]);
       }
  recu[0]=SPI.transfer(0);
  digitalWrite(CS, HIGH);                                   // désactivation de la ligne CS
  Serial.println(recu[0],HEX);
}
