Module NFC Click MIKROE-2395 sur base PN7120 Images

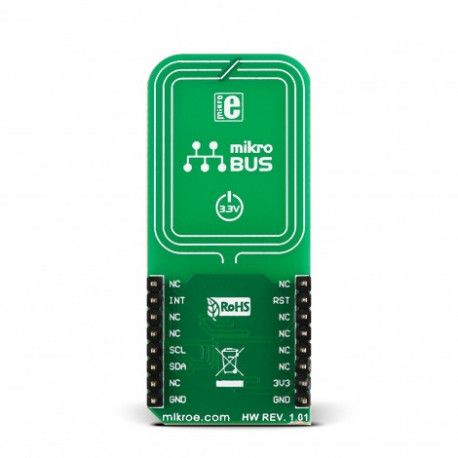

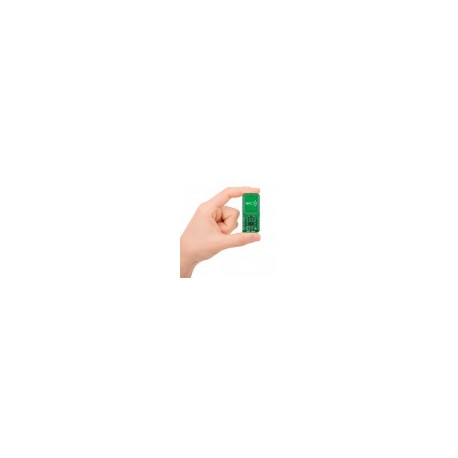

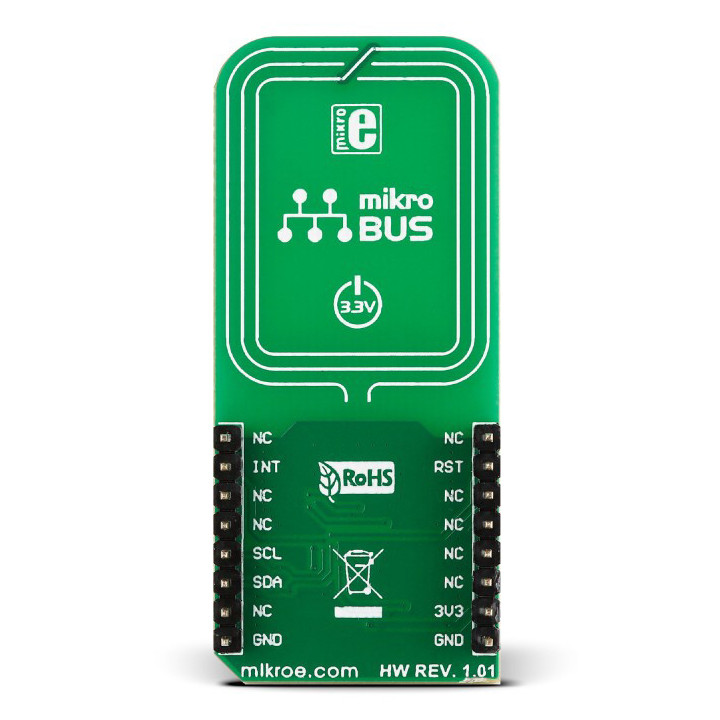

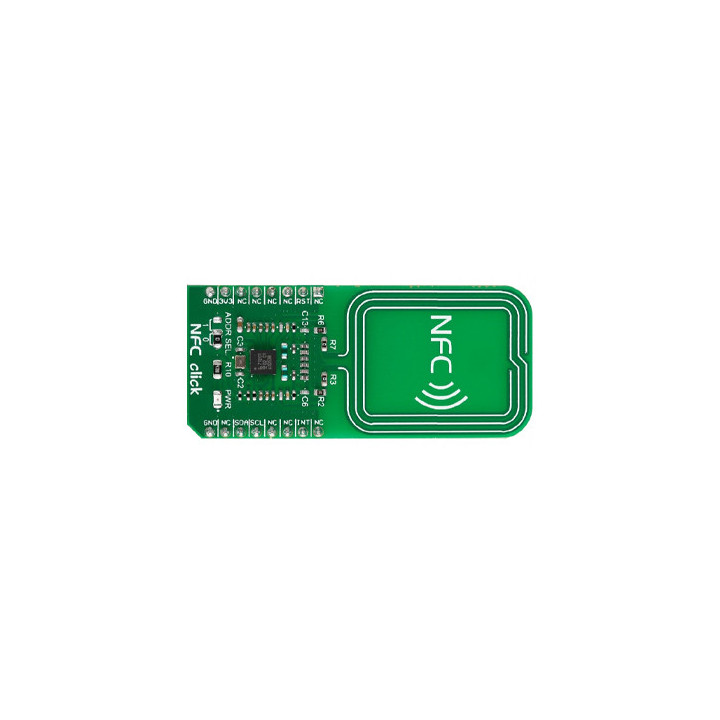

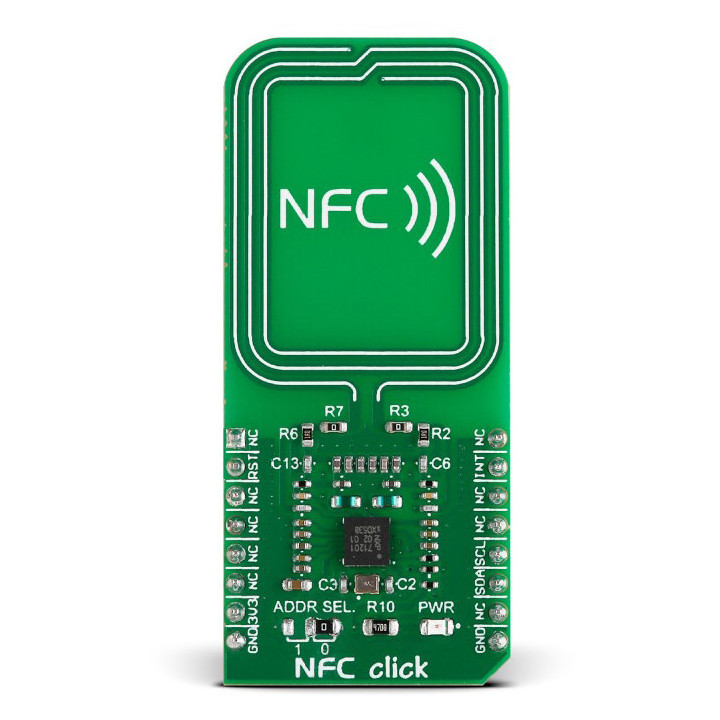

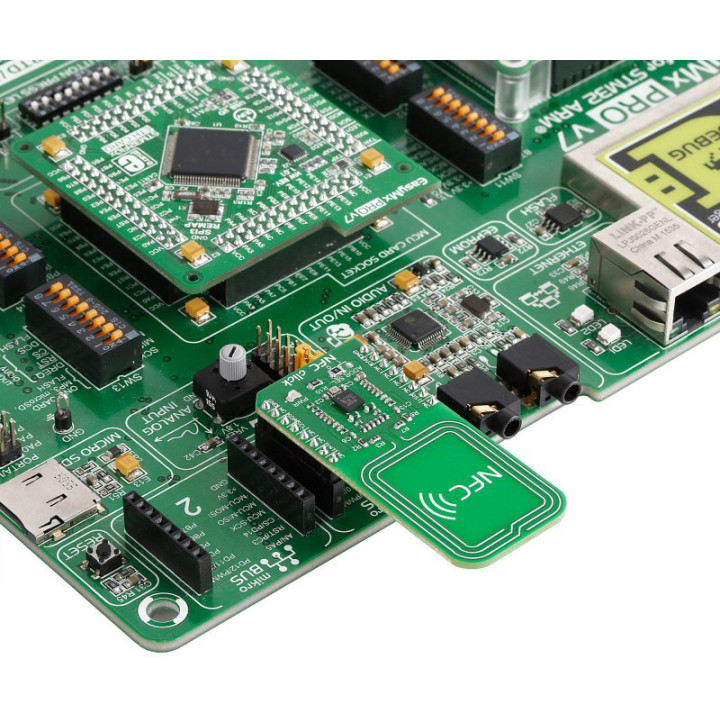

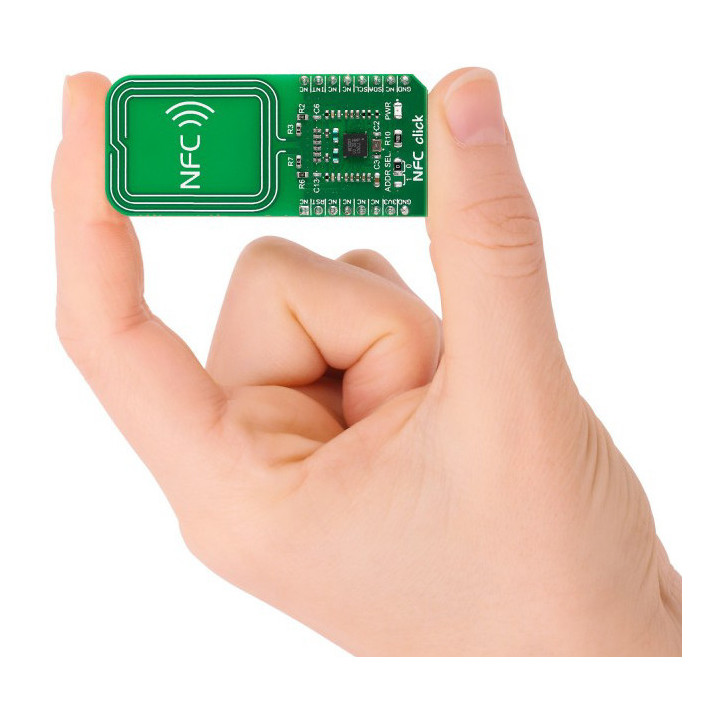

Module NFC Click MIKROE-2395 sur base PN7120
Le module NFC click renferme un contrôleur NFC PN7120 doté de 3 modes de fonctionnements (émulation de carte, lecture/écriture et P2P).
Prix :
49,20 €
TTC
Dont 0,04 € d'eco-participation
La technologie NFC utilisée dans le module NFC Click est similaire à celle des appareils NFC utilisés dans les systèmes de paiement sans contact, la billetterie électronique, les cartes à puce, mais aussi dans la vente au détail et la publicité. Ainsi des étiquettes NFC peu coûteuses peuvent être intégrées dans des étiquettes d'emballage, des dépliants ou des affiches.
Ce module est conforme aux spécifications NFC, ce qui signifie que vous pourrez utiliser tout le potentiel du NFC et de ses trois modes de fonctionnement distincts:
1. Émulation de carte
2. Lecture / écriture
3. P2P
En d'autres termes, le clic NFC peut être configuré pour se comporter soit comme un lecteur NFC, soit comme une balise, ou pour établir une connexion bidirectionnelle avec un autre appareil NFC.
Le circuit intégré est prévu pour s'alimenter sous 3,3 V et pour dialoguer avec votre microcontrôleur via une liaison I2C.
Mode d'émulation de carte
Le module clic NFC se comporte comme une carte à puce ou une balise
Dans ce mode, le module NFC click émule une balise NFC. Il n'initie pas la communication, il ne répond qu'à un lecteur NFC. Une application typique du mode d'émulation de carte est la façon dont les gens utilisent NFC dans leurs smartphones pour remplacer plusieurs cartes, badges et tags à la fois (en utilisant le même téléphone pour les vérifications de péage, les paiements sans contact, etc.). Le mode d'émulation de carte, cependant, n'est pas utile uniquement pour les smartphones, mais pour tout type d'appareil portable.
2. Lecture / écriture
Le module clic NFC se comporte comme un lecteur NFC
Ici, le module clic NFC communique avec une balise passive, une carte à puce ou un appareil NFC fonctionnant en mode d'émulation de carte. Il peut à la fois lire ou écrire sur une balise (bien que la lecture soit un cas d'utilisation plus courant car les balises seront souvent protégées en écriture). Dans ce mode, c'est le module clic NFC qui génère le champ RF, alors qu'une étiquette ou une carte ne fait que le module.
Le mode peer-to-peer établit un canal de communication bidirectionnel entre une paire d'appareils compatibles NFC. Des interactions plus complexes sont possibles dans ce mode, telles que la simplification du couplage Bluetooth. Lorsqu'un utilisateur rapproche deux appareils l'un de l'autre, les deux puces NFC établissent une connexion P2P et échangent des données qui facilitent l'appariement Bluetooth, de manière transparente - l'utilisateur n'a pas à saisir de mots de passe ou à définir des configurations.
Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en œuvre des modules "Click Board".
3. Peer-to-peer
pour des interactions plus complexes
pour des interactions plus complexes
Le mode peer-to-peer établit un canal de communication bidirectionnel entre une paire d'appareils compatibles NFC. Des interactions plus complexes sont possibles dans ce mode, telles que la simplification du couplage Bluetooth. Lorsqu'un utilisateur rapproche deux appareils l'un de l'autre, les deux puces NFC établissent une connexion P2P et échangent des données qui facilitent l'appariement Bluetooth, de manière transparente - l'utilisateur n'a pas à saisir de mots de passe ou à définir des configurations.
Notez que le NFC est un sous-ensemble de de la technologie RFID fonctionnant sur 13,54 MHz. Par conséquent, un circuit NFC peut lire / écrire des étiquettes RFID ISO14443, et les lecteurs RFID compatibles vice verca (comme le clic RFID ) peuvent lire des étiquettes NFC ou des périphériques NFC fonctionnant en mode d'émulation de carte.
Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en œuvre des modules "Click Board".
-
Datasheet du moduleTélécharger
