Pimoroni Plasma 2350 pilotage de ruban led adressables
Conçue sur la base du processeur RP2350A, le module Pimoroni Plasma 2350 est un contrôleur tout-en-un alimenté en USB-C pour piloter des rubans LED adressables WS2812/Neopixel ou APA102/Dotstar.
Prix :
18,60 €
TTC
Dont 0,01 € d'eco-participation
Le module Plasma 2350 est un contrôleur tout-en-un basé sur le processeur RP2350A, compatible avec les rubans LED adressables et programmable en C/C++ ou Micro Python, alimenté par USB-C.

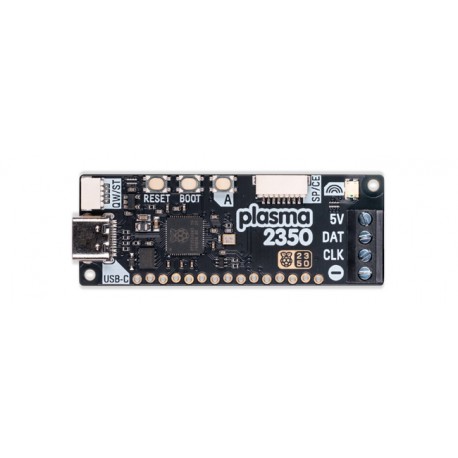

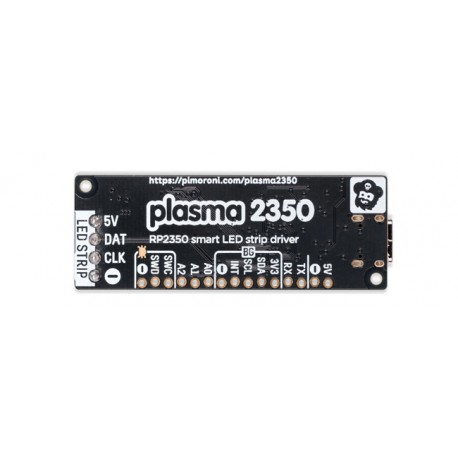

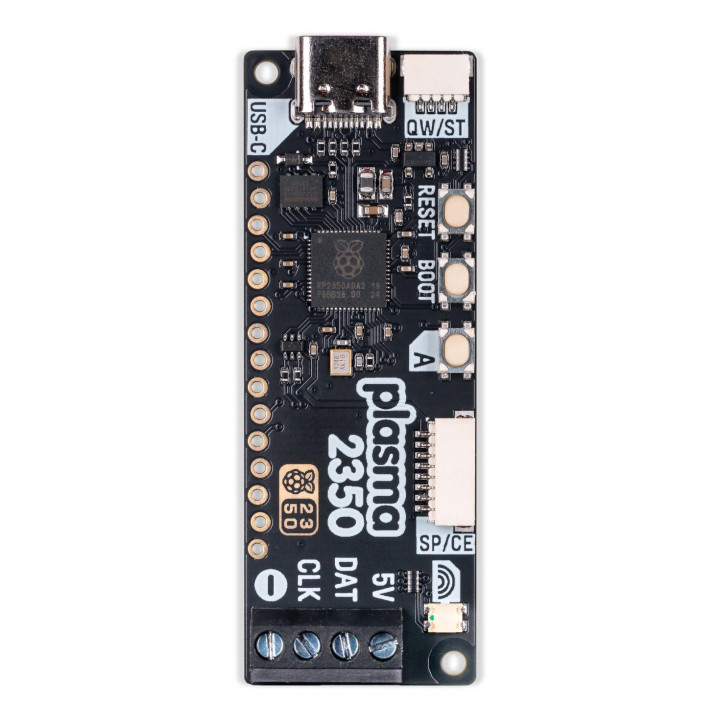

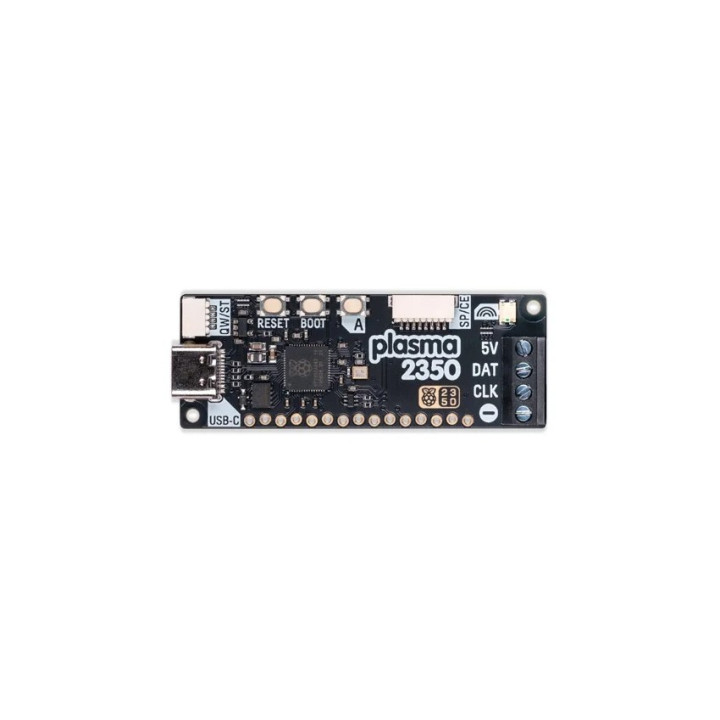

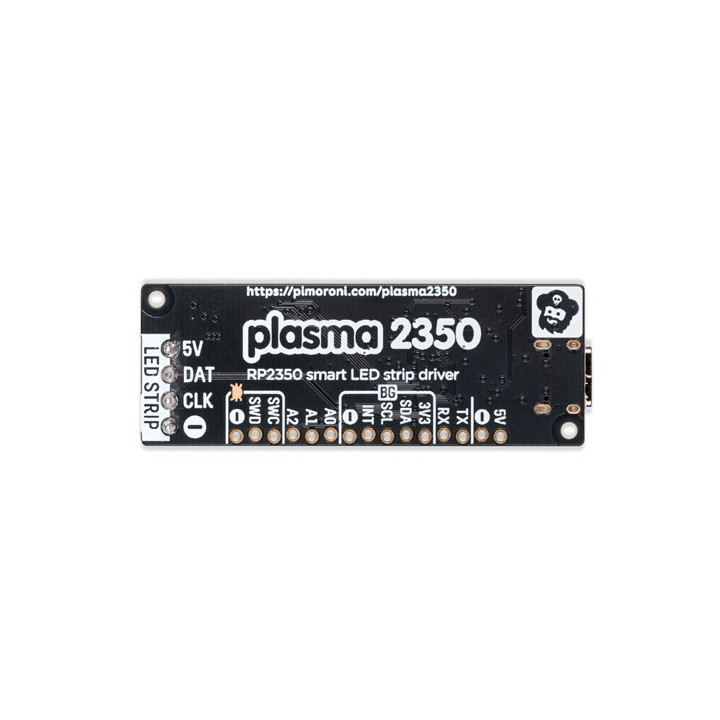

Présentation du module Pimoroni Plasma 2350

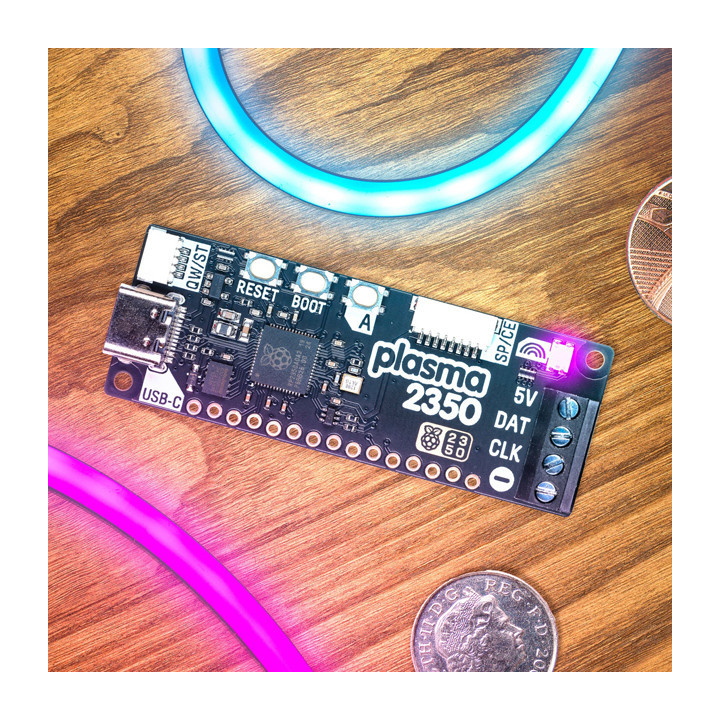

Conçue sur la base du processeur RP2350A, le module Pimoroni Plasma 2350 est un contrôleur tout-en-un alimenté en USB-C. Ce dernier est idéalement conçu pour piloter des rubans LED adressables WS2812/Neopixel ou APA102/Dotstar (raccordable sur un bornier à vis prévu à cet effet).
Le module Plasma 2350 étant alimenté et programmable en USB-C, comme l'USB-C est capable de fournir jusqu'à 3 A, cela suffit pour alimenter un bon nombre de LED. Le module dispose d'un bouton que vous pourrez utiliser pour basculer entre vos effets lumineux, ainsi que des boutons de RESET, BOOT et une LED RVB intégrée.

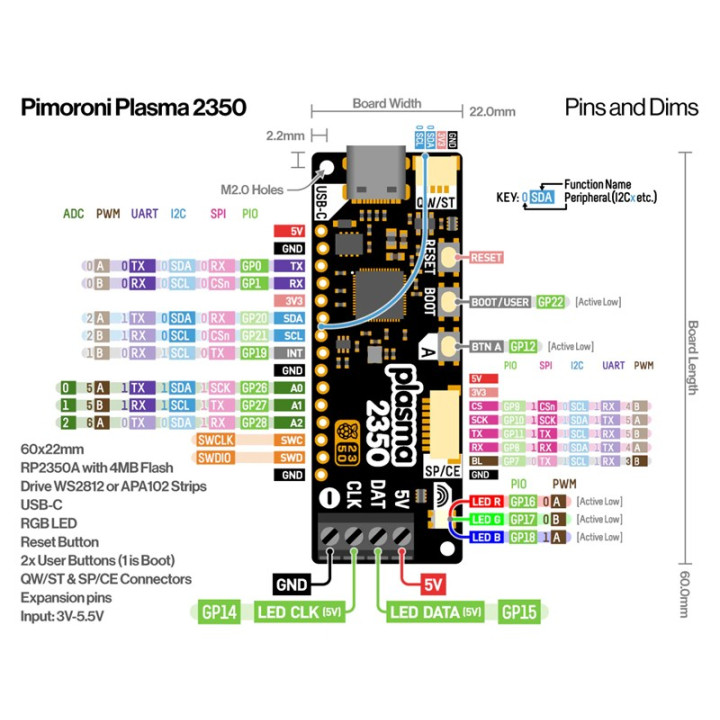

Il dispose de 15 ports GPIO sur pastilles au pas de 2.54 mm (connecteur mâles à souder disponible en option) et d'un bornier à vis 4 plots pour le raccordement de votre ruban Led.
Connectivité et Programmation
Est également présent un connecteur QW/ST pour faciliter le branchement de capteurs et autres platines I2C au format Qwiic ou STEMMA QT ainsi qu'un connecteur SP/CE pour interface SPI/Série.
La carte est programmable en langage C/C++ ou Micro Python. Vous trouverez en téléchargement des exemples et le logiciel CircuitPython pour Plasma 2350.
La carte pourra être facilement programmée à partir d'un compatible PC (sous Windows, Linux) ou MacOS. Il vous faudra dans tous les cas prévoir un cordon USB Type C (proposé en option).
Caractéristiques Techniques
- Basé sur RP2350A (Dual Arm Cortex M33 fonctionnant jusqu'à 150 MHz avec 520 Ko de SRAM)
- 4 Mo de mémoire flash QSPI prenant en charge XiP
- Bornier à vis pour le raccordement de vos rubans led
- Compatible avec les leds adressables 5V WS2812/Neopixel/SK6812 et APA102/Dotstar/SK9822
- Connecteur I2C (Qwiic/STEMMA QT)
- Connecteur SPI/Série (SP/CE)
- Connecteur USB-C pour alimentation, programmation (max. 3A)
- Boutons Reset, BOOT et utilisateur A (le bouton BOOT peut également être utilisé comme bouton utilisateur)
- LED RVB libre d'utilisation
- Niveau d'entrée: 3,3 à 5Vcc
- Dimensions: 61 x 22 x 12 mm
-
LogicielTélécharger
-
Schéma de la platineTélécharger
-
Exemple d'applicationTélécharger
