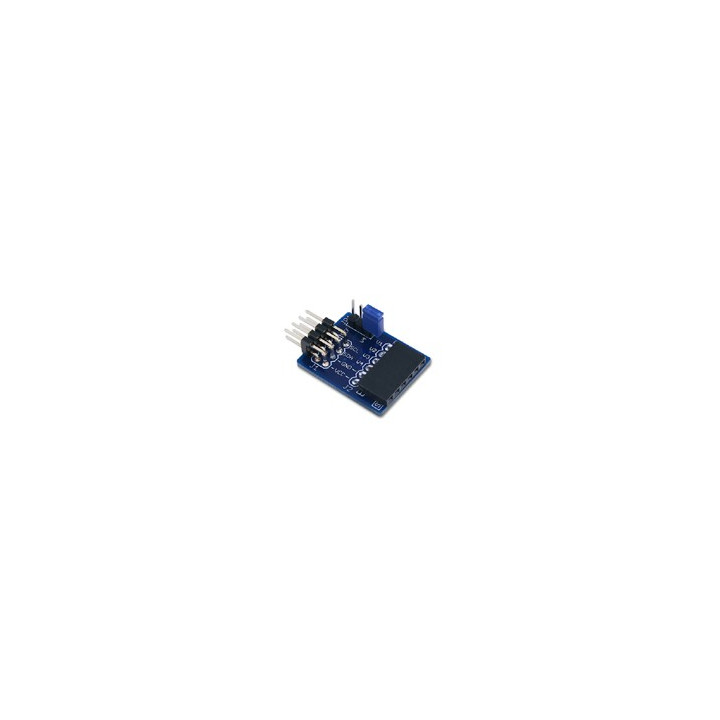

Module PmodAD2 - convertisseurs (A/N) AD7991 - 1

PMODAD2 Module convertisseur A-N AD7991 4 voies résol. 12 bits

Conçu pour être piloté par un arduino via une liaison I2C, ce module Pmod intègre un convertisseur "analogique / numérique" 12 bits - 4 voies de type "AD7991".

24,00 €
TTC
20,00 € HT
Dont 0,04 € d'eco-participation
Disponible
Code PMODAD2

Reprise 1 pour 1         Frais de port à partir de 9 €   infos

Caractéristiques:
- 4 entrées de conversion "analogique / numérique"
- Tension de référence 2,048 V intégrée
- Possibilité de choisir la tension de référence.

Fonction du moduleInterface du moduleConnectique du module


Doté d'un connecteur mâle 2 x 4 broches, ce module pourra être déporté via des cordons optionnels (voir modèles en bas de page).

Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).


Exemple d'application avec un arduino™


Module PMODAD2


/************************************************************************
*
* Test du module Pmod convertisseur A/N 12 bits 4 voies
*
*************************************************************************
* Description: Pmod_AD2
* Le résultat de la conversion A/N de la voie A0 est affiché sur le
* moniteur série et sur un afficheur LCD série .
*
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod AD2 (position du cavalier sur V4)
* 3. Module Pmod CLS
*
* Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
* Code source téléchargeable ici:
************************************************************************/
#include <Wire.h> // appel de la bibliothèque
#define AD7991_Adresse 0x28 // adresse I2C du module Pmod AD2
//Déclaration d'un port série
#include <SoftwareSerial.h>
SoftwareSerial lcd(2,3); // RX, TX
int MSB;
int LSB;
int valeur;
void setup()
{
Serial.begin(9600); // initialisation de la liaison série
Wire.begin(); // initialisation de la liaison I2C
Init_AD7991(); // initialisation du module Pmod AD2
lcd.begin(9600); // initialisation de la liaison série de l'afficheur
lcd.write("x1b[j"); // effacement de l'afficheur
lcd.write("x1b[0h"); // configuration de l'afficheur en mode écriture du message sur deux lignes
}
void loop()
{
Wire.beginTransmission(AD7991_Adresse); // lancement de la mesure
Wire.endTransmission();
delay(10);
Wire.requestFrom(AD7991_Adresse, 2); // récupération des deux octets MSB et LSB
if(Wire.available() <=2)
{
MSB = Wire.read();
LSB = Wire.read();
}
valeur=MSB<< 8 |LSB ;
Serial.print("MSB="); // affichage dans le moniteur série
Serial.println(MSB);
Serial.print("LSB=");
Serial.println(LSB);
Serial.print("Valeur=");
Serial.println(valeur);
lcd.write("x1b[j"); // effacement de l'afficheur
lcd.print("MSB="); // écriture sur l'afficheur
lcd.print(MSB);
lcd.print(" LSB="); // écriture sur l'afficheur
lcd.print(LSB);
lcd.write("x1b[1;0H"); // positionnement du curseur 2nde ligne 1ère colonne
lcd.print("Valeur="); // écriture sur l'afficheur
lcd.print(valeur);
delay(1000);
}
// Initialisation du module Pmod AD2
void Init_AD7991(void)
{
Wire.beginTransmission(AD7991_Adresse);
Wire.write(0x08); // configuraion de la liaison I2C en mode HIGH SPEED
Wire.write(0x10); // configuration du module Pmod AD2 (lecture de V0)
Wire.endTransmission();
}



Notes d'applications pour modules Pmod

La note d'application ci-dessus a retenu votre attention ? Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un arduino™ Uno.
  • Note d'application
    Télécharger
  • Site du fabricant
    Télécharger
  • Datasheet du module
    Télécharger
