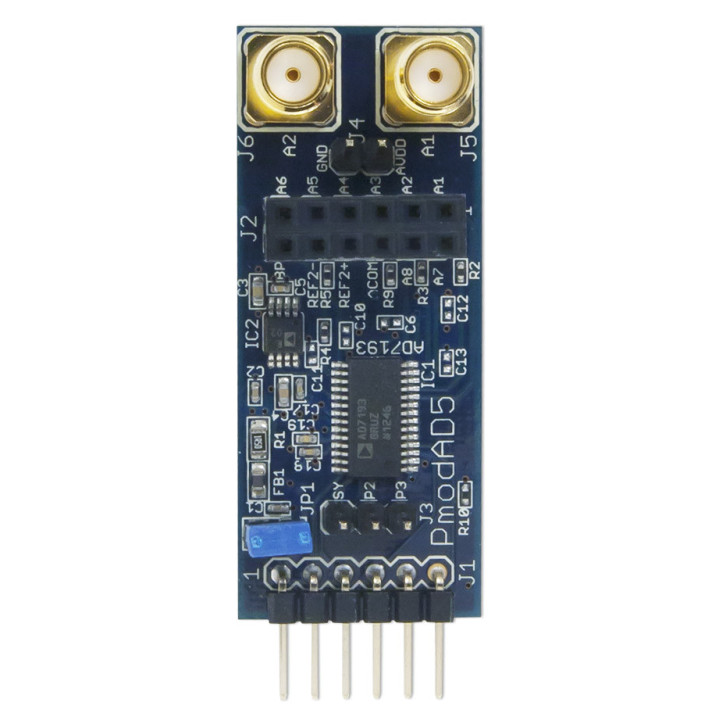

Vue de face du module PmodAD5 - convertisseurs (A/N) AD7193

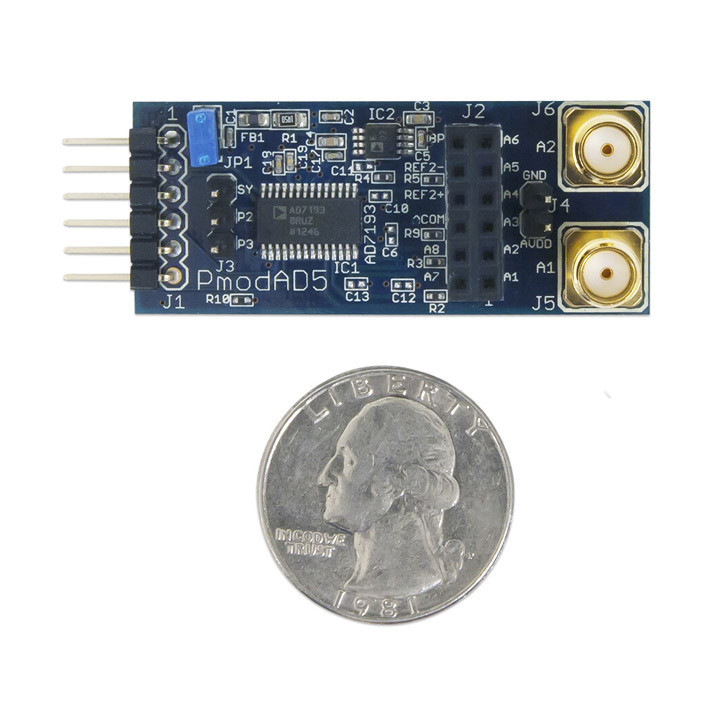

Détail du module PmodAD5 - convertisseurs (A/N) AD7193

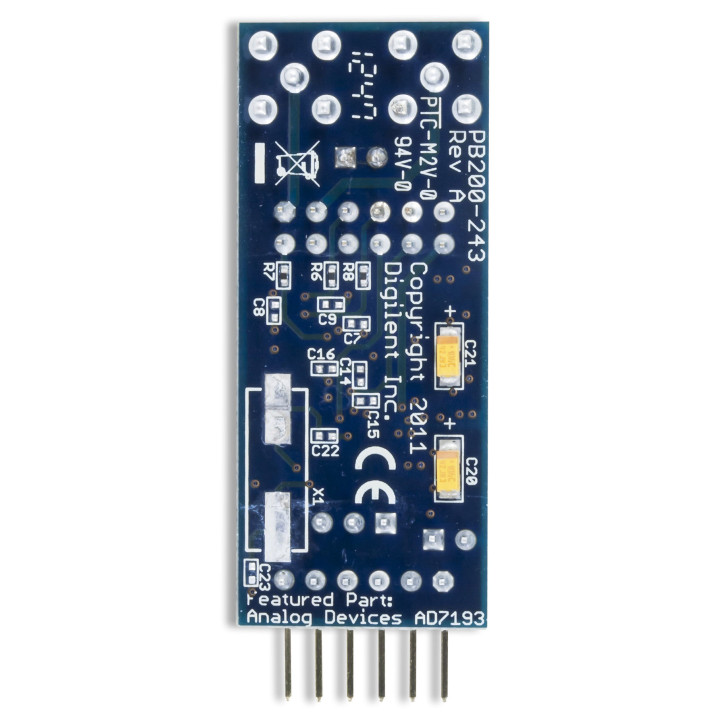

Vue arrière du module PmodAD5 - convertisseurs (A/N) AD7193

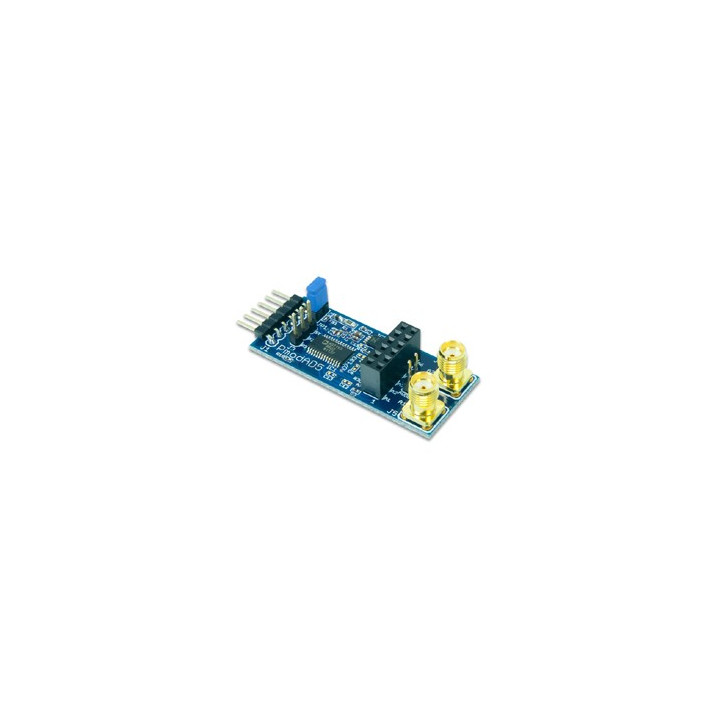

Module PmodAD5 - convertisseurs (A/N) AD7193 - 1

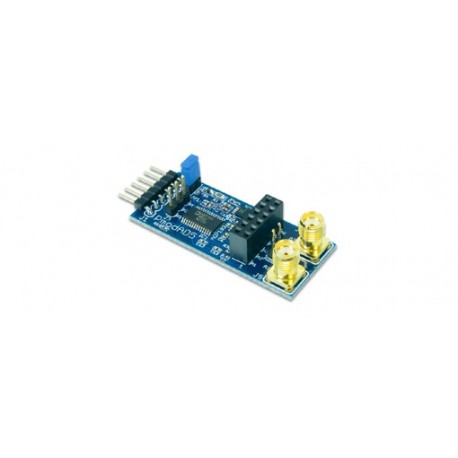

Module PmodAD5 convertisseur Analogique/Numérique AD7193

Conçu pour être piloté par un arduino via une liaison SPI, ce module "Pmod" intègre un convertisseur 4 voies "analogique/numérique" 24 bits de type AD7193 d'Analog Devices™.

42,00 €
TTC
35,00 € HT
Dont 0,04 € d'eco-participation
Disponible
Code PMODAD5

Reprise 1 pour 1         Frais de port à partir de 9 €   infos

Fonction du moduleInterface du moduleConnectique du module


Doté d'un connecteur mâle 1 x 6 broches, ce module pourra être directement enfiché sur une platine BreadBoard ou être déporté via des cordons optionnels (voir modèles en bas de page).

Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).


Exemple d'application avec un arduino™


Module PMODAD5


La note d'application décrite ci-dessous nécessite le téléchargement préalable de librairies(s) additionnelle(s) dont les liens (github) sont indiqués en entête de programme ci-dessous. Une fois téléchargée(s), suivez les instructions données  dans ce guide d'installation des librairies  pour installer les librairies dans l'IDE de l'arduino.

/************************************************************************
*
* Test du module Pmod convertisseur A/N 24 bits 8 voies
*
*************************************************************************
* Description: Pmod_AD5
* Le résultat de la conversion A/N de la voie AIN1 est affiché sur le moniteur série.
*
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod AD5 (laisser le cavalier en place et
* télécharger la bibliothèque https://github.com/annem/AD7193)
*

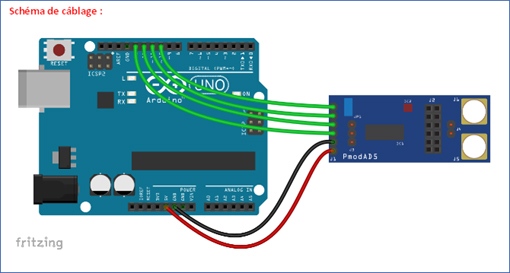

* Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
* Code source téléchargeable ici:
************************************************************************/
#include <SPI.h> // appel des bibliothèques
#include <AD7193.h>
AD7193 AD7193; // création de l'objet AD7193
unsigned long valeur;
float tension;
void setup()
{
Serial.begin(9600); // initialisation de la liaison série
Init_AD7193();
}
void loop()
{
valeur = AD7193.ReadADCChannel(0); // conversion A/N de la voie 1
valeur = valeur >> 8; // extraction de la valeur
tension = AD7193.DataToVoltage(valeur); // récupération de la tension
Serial.println("");
Serial.print("Valeur=");
Serial.print(valeur);
Serial.print('t'); // tabulation
Serial.print("Tension=");
Serial.print(tension);
Serial.println("V");
}
// Initialisation du module Pmod AD5
void Init_AD7193(void)
{
AD7193.begin(); // initialisation du module Pmod AD5
AD7193.AppendStatusValuetoData(); // configuration du module Pmod AD5
AD7193.SetPGAGain(1);
AD7193.SetAveraging(100);
AD7193.Calibrate();
AD7193.ReadRegisterMap();
}


Notes d'applications pour modules Pmod

La note d'application ci-dessus a retenu votre attention ? Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un arduino™ Uno.
  • Site du fabricant
    Télécharger
  • Datasheet du module
    Télécharger
