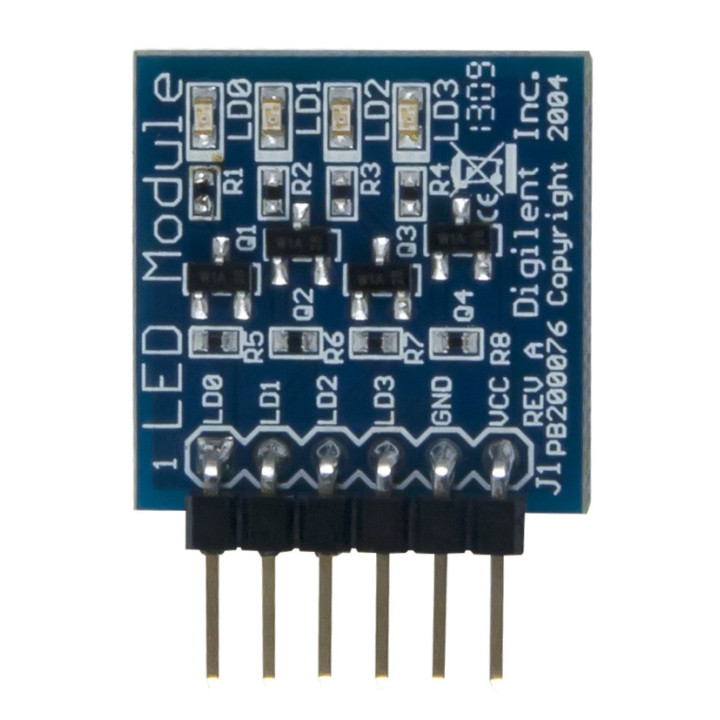

Vue de dessus du module PmodLED 4 Leds de visualisation

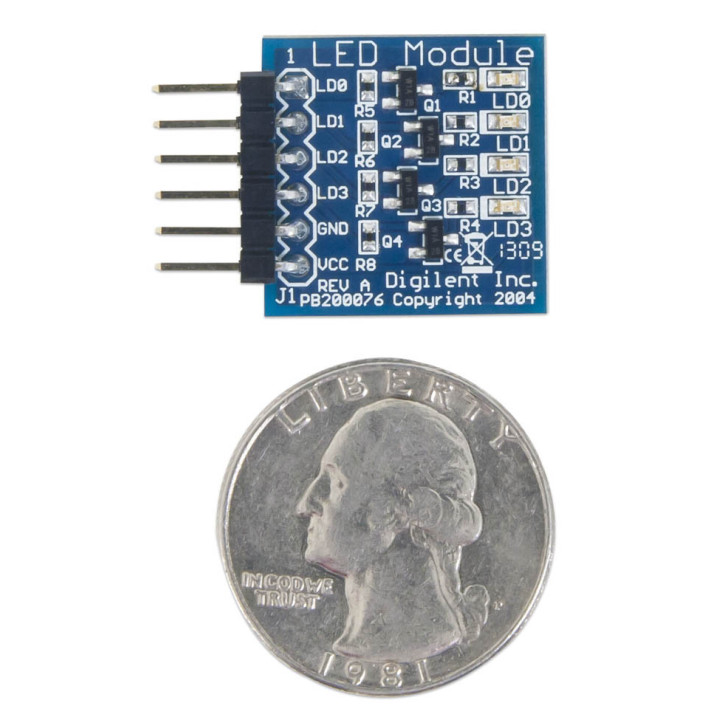

Détail du module PmodLED 4 Leds de visualisation

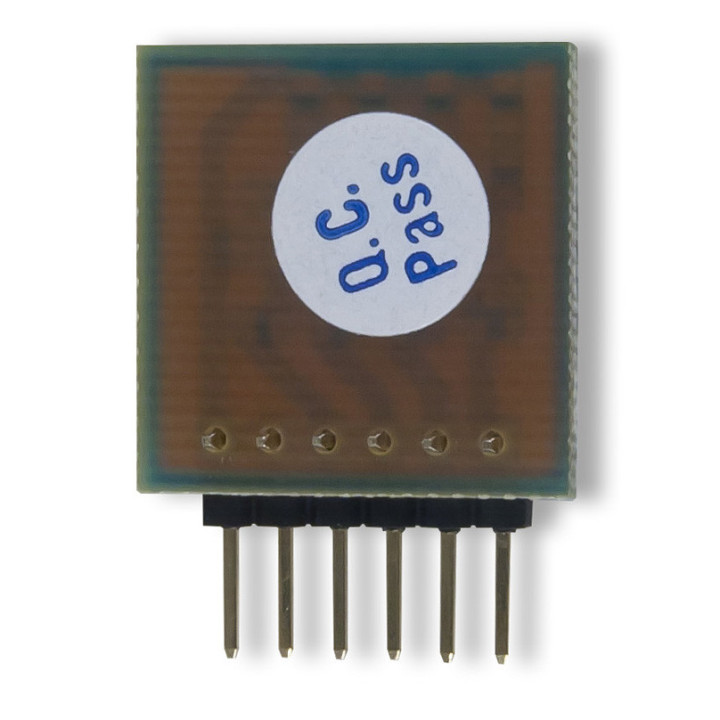

Vue arrière du module PmodLED 4 Leds de visualisation

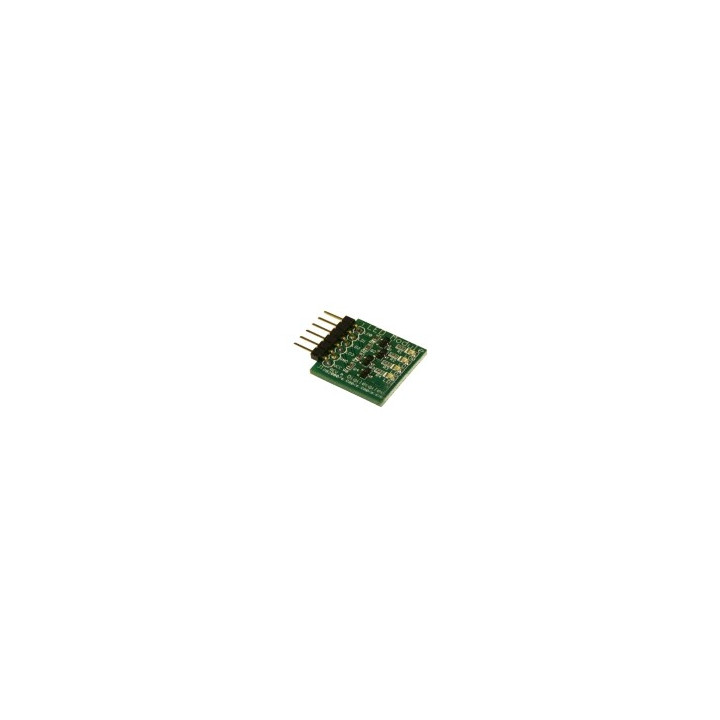

PMODLED : Module pmod 4 leds pilotées par transistors pour arduino

PMODLED : Module pmod 4 leds pilotées par transistors

Conçu pour être piloté par un arduino, ce module "Pmod" intègre 4 Leds de visualisation rouges avec transistors de commandes.

9,60 €
TTC
8,00 € HT
Dont 0,04 € d'eco-participation
Disponible
Code PMODLED

Reprise 1 pour 1         Frais de port à partir de 9 €   infos

Fonction du module  Interface du module  Connectique du module


Doté d'un connecteur mâle 1 x 6 broches, ce module pourra être directement enfiché sur une platine BreadBoard ou  être déporté via des cordons optionnels (voir modèles en bas de page).

Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).


Exemple d'application avec un arduino™


Raccordement du module à l'arduino™


/************************************************************************
*
*    Test du module Pmod 4 led
*
*************************************************************************
* Description:  Pmod_LED
* Les led s'allument successivement les unes après les autres,
* puis s'éteignent.
*
* Matériel
*        1. Arduino Uno
*        2. Module Pmod LED
*
*        Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
*        Code source téléchargeable ici:
************************************************************************/

void setup()
{
for (inti=2; i<=5; i++)                 // configuration des broches 2 à 5 en sortie
  {
pinMode(i,OUTPUT);
  }
}

void loop()
{
for(inti = 2; i<=5; i++)               // allumage des 4 led
  {
digitalWrite(i,HIGH);
delay(250);
  }
for(inti = 2; i<=5; i++)                // extinction des 4 led
  {
digitalWrite(i,LOW);
  }
delay(250);
}



Notes d'applications pour modules Pmod

La note d'application ci-dessus a retenu votre attention ? Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un arduino™ Uno.
  • Site du fabricant
    Télécharger
  • Datasheet du module
    Télécharger
