Module PmodMIC3 microphone amplifié

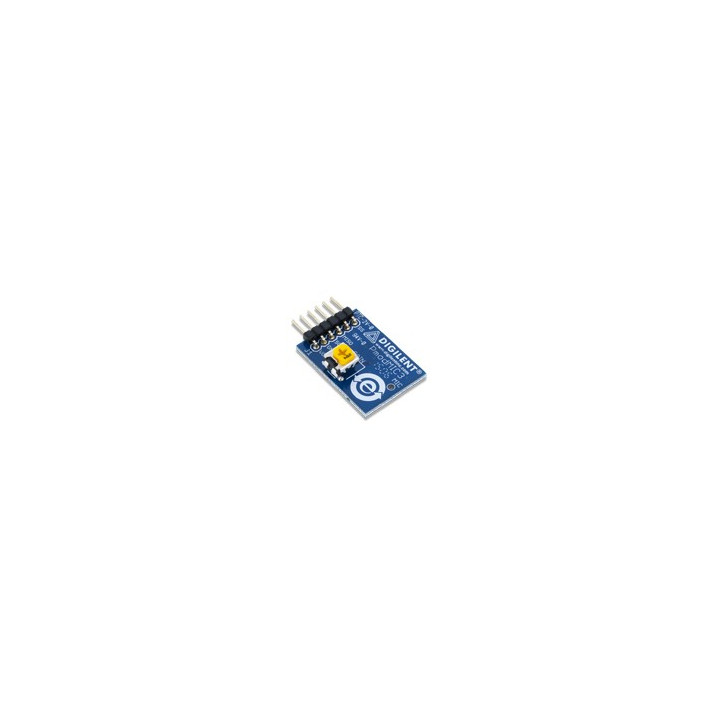

Conçu pour être piloté par un arduino via une liaison SPI, ce module Pmod intègre un microphone avec pré-ampli et compresseur dynamique SPA2410LR5H-B à gain réglable. L'ensemble est associé à un convertisseur "analogique / numérique" 12 bits ADCS747.

Ce dernier est idéal pour la digitalisation de sons divers.

Doté d'un connecteur mâle 1 x 6 broches, ce module pourra être directement enfiché sur une platine BreadBoard ou  être déporté via des cordons optionnels (voir modèles en bas de page).

Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).




Exemple d'application avec un arduino™

/************************************************************************

*

* Test du module Pmod micro amplifié

*

*************************************************************************

* Description: Pmod_MIC3

* Le son capté par le module est affiché dans le traceur série.

*

*

* Matériel

* 1. Arduino Uno

* 2. Module Pmod MIC3

*

* Le câblage est identique au module Pmod AD1
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
* Code source téléchargeable ici:

************************************************************************/

#define CS 10 // affectation de la broche CS

#include <SPI.h> // appel de la bibliothèque

int i;

byte recu[3]; // stockage des données du module

int X;

long somme = 0;

void setup()

{

Serial.begin(9600); // initialisation de la liaison série

SPI.begin(); // initialisation du port SPI

SPI.setDataMode(SPI_MODE0); // configuration de la liaison SPI en mode 0

SPI.setClockDivider(SPI_CLOCK_DIV16); // configuration de l'horloge à 1MHz

pinMode(CS, OUTPUT);

}

void loop()

{

digitalWrite(CS, LOW); // activation de la ligne CS

delayMicroseconds(20);

for (i=0;i<2;i=i+1)

{

recu[i] = SPI.transfer(0); // envoi de 2 données pour récupérer la valeur de la conversion sur deux octets

delayMicroseconds(20);

}

digitalWrite(CS, HIGH); // désactivation de la ligne CS

X = recu[1]; // X a un format de 12 bit

X |= (recu[0] << 8);

for(int i=0; i<32; i++) // élaboration de la courbe de son

{

somme = somme + X;

}

somme >>= 5;

Serial.println(somme); // affichage dans le traceur série

delay(10);

}
