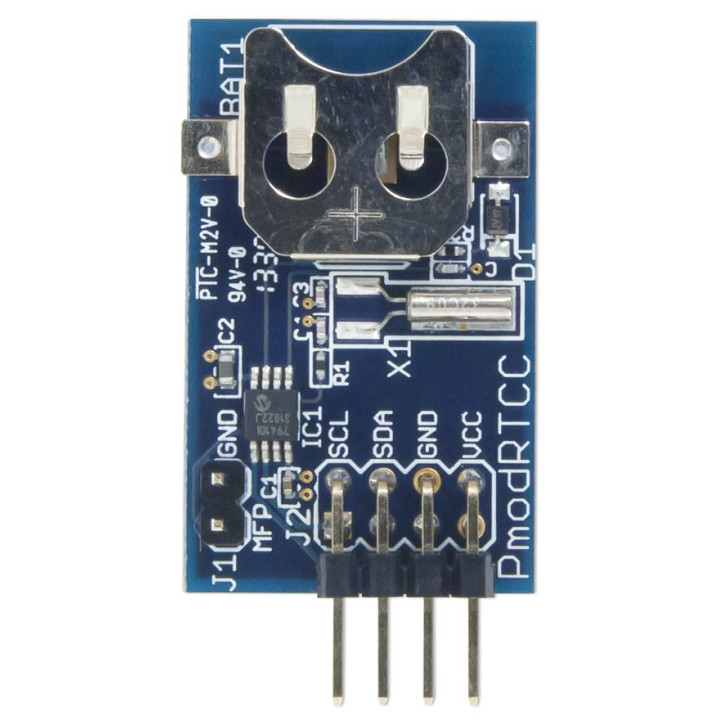

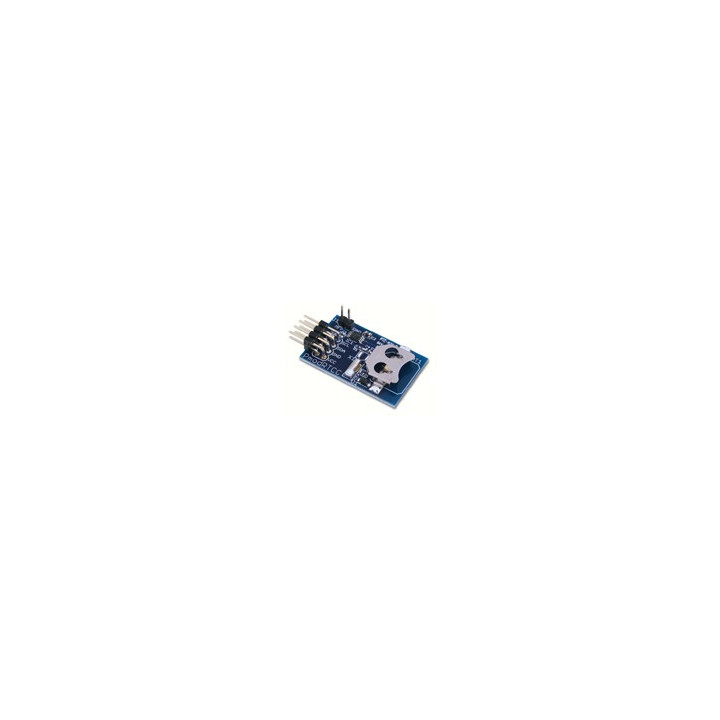

Module PmodRTC - horloge Temps réel

************************************************************************
*
* Test du module Pmod horloge
*
*************************************************************************
* Description: Pmod_RTC
* La date et l'heure sont affichées sur le moniteur série.
*
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod RTC
*         Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
*        Code source téléchargeable ici:
************************************************************************/

#include <Wire.h> // appel de la bibliothèque
#define MCP79410_Adresse 0x6F // adresse I2C du module Pmod RTC

void setup()
{
Serial.begin(9600); // initialisation de la liaison série
Wire.begin(); // initialisation de la liaison I2C
Init_RTC(); // initialisation du module RTC
}

void loop()
{
DisplayRTCDay(); // affichage jour de la semaine
DisplayRTCData(4,6); // affichage date
Serial.print(".");
DisplayRTCData(5,5);
Serial.print(".");
Serial.print("20");
DisplayRTCData(6,8);
Serial.print(" ");
DisplayRTCData(2,6); // affichage de l'heure
Serial.print(":");
DisplayRTCData(1,7);
Serial.print(":");
DisplayRTCData(0,7);
Serial.println();

delay(1000);
}

// Initialisation du module Pmod RTC
void Init_RTC(void)
{
WriteRTCByte(0,0x00); // configuration registre des secondes
WriteRTCByte(1,0x55); // configuration registre des minutes
WriteRTCByte(2,0x13); // configuration registre des heures
WriteRTCByte(3,0x03); // configuration registre des jours de la semaine
WriteRTCByte(4,0x09); // configuration registre du jour
WriteRTCByte(5,0x08); // configuration registre du mois
WriteRTCByte(6,0x17); // configuration registre de l'année
WriteRTCByte(0,0x80); // démarrage de l'horloge
delay(100);
}

void WriteRTCByte(const unsigned char adresse, const unsigned char donnee)
{
Wire.beginTransmission(MCP79410_Adresse);
Wire.write(adresse);
Wire.write(donnee);
Wire.endTransmission();
}

void DisplayRTCData(const unsigned char adresse, const unsigned char nb_bits)
{
unsigned char data;
data=ReadRTCByte(adresse);
data=data & 0xFF>>(8-nb_bits);
if (data<10)
{
Serial.print("0");
}
Serial.print(data,HEX);
}

void DisplayRTCDay()
{
unsigned char data;
data=ReadRTCByte(3);
data=data & 0xFF>>(5);
switch (data)
{
case 1:
Serial.print("Lundi ");
break;
case 2:
Serial.print("Mardi ");
break;
case 3:
Serial.print("Mercredi ");
break;
case 4:
Serial.print("Jeudi ");
break;
case 5:
Serial.print("Vendredi ");
break;
case 6:
Serial.print("Samedi ");
break;
case 7:
Serial.print("Dimanche ");
break;
}
}

unsigned char ReadRTCByte(const unsigned char adresse)
{
unsigned char data;

Wire.beginTransmission(MCP79410_Adresse);
Wire.write(adresse);
Wire.endTransmission();

Wire.requestFrom(MCP79410_Adresse,1);
while (Wire.available())
{
data=Wire.read();
}
return data;
}
