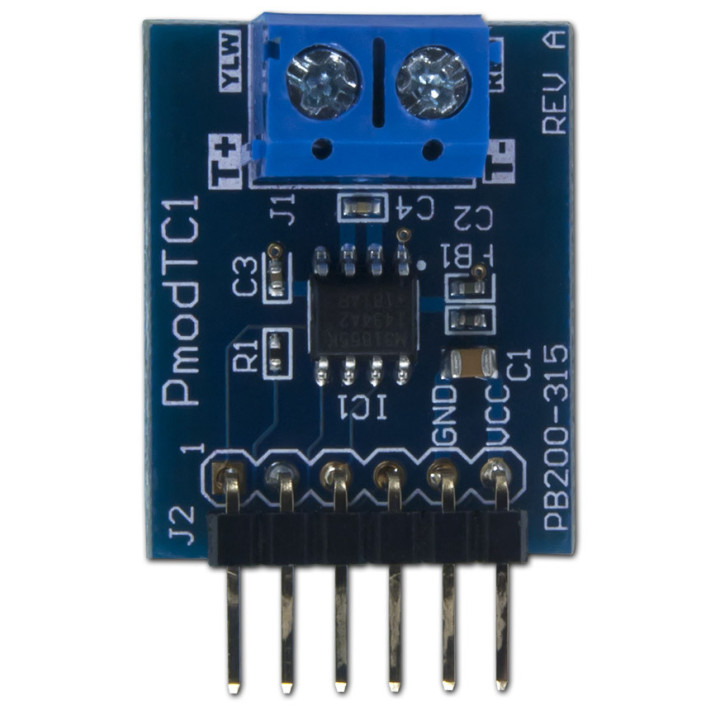

Vue de face du module PmodTC1 - thermocouple type-K MAX31855

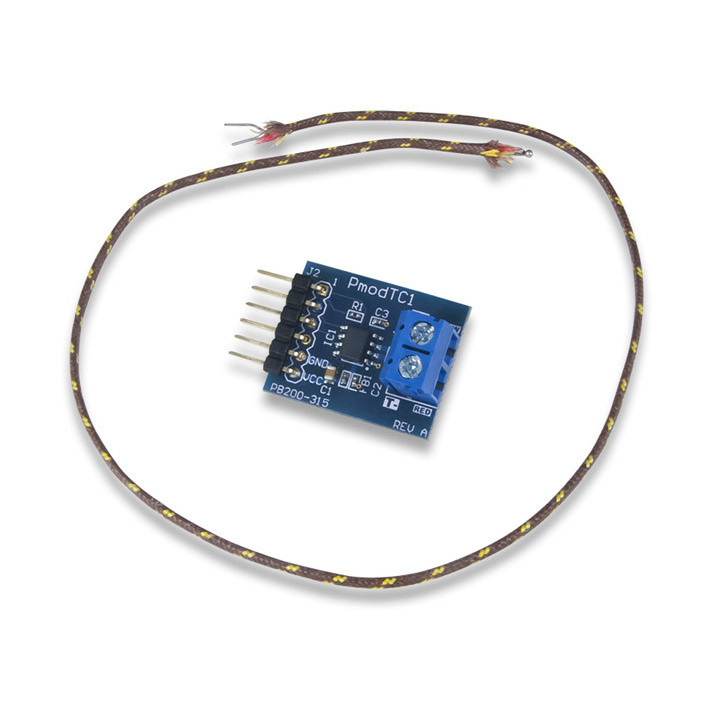

Le module PmodTC1 et son thermocouple type-K

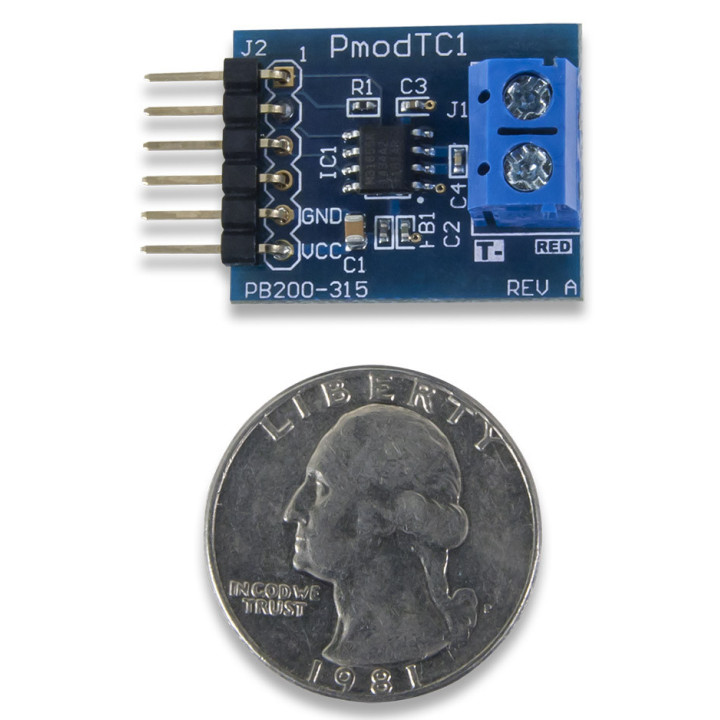

Détail du module PmodTC1 - thermocouple type-K MAX31855

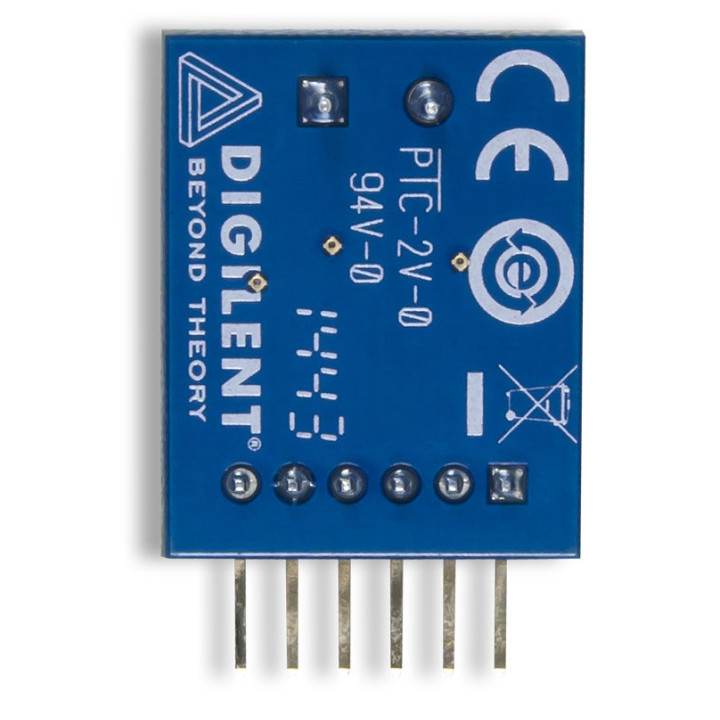

Vue arrière du module PmodTC1 - thermocouple type-K MAX31855

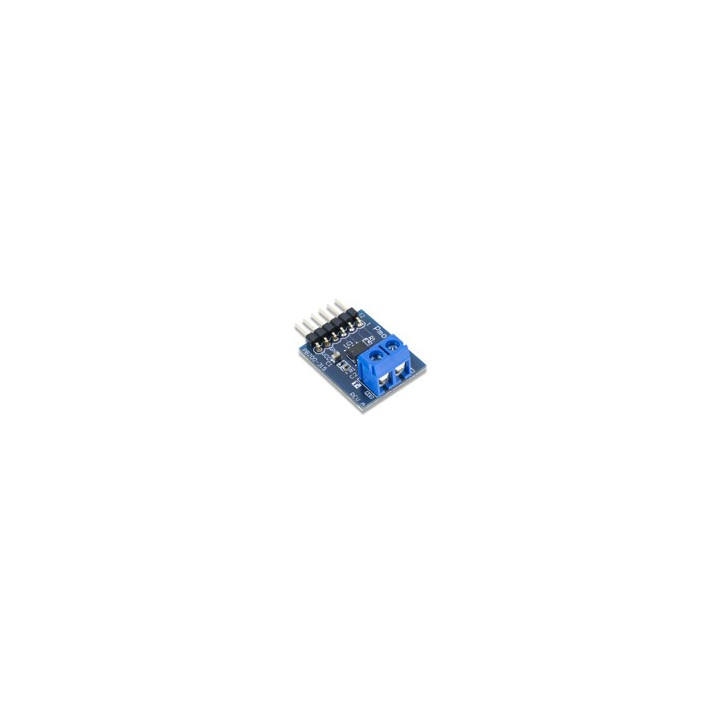

Module Pmod thermocouple type-K

Module PMODTC1 : Thermocouple type-K + convertisseur MAX31855

Conçu pour être piloté par un arduino via une liaison SPI, ce module Pmod intègre un convertisseur MAX31855 (thermocouple/numérique) avec une résolution de 14 bits. Il est livré avec une sonde thermocouple type-K filaire.

25,20 €
TTC
21,00 € HT
Dont 0,04 € d'eco-participation
Disponible
Code PMODTC1

Reprise 1 pour 1         Frais de port à partir de 9 €   infos

Conçu pour être piloté par un arduino via une liaison SPI, ce module Pmod intègre un convertisseur MAX31855 (thermocouple/numérique) avec une résolution de 14 bits. Il est livré avec une sonde thermocouple type-K filaire.


Fonction du moduleInterface du moduleConnectique du module



Doté d'un connecteur mâle 1 x 6 broches, ce module pourra être directement enfiché sur une platine BreadBoard ou être déporté via des cordons optionnels (voir modèles en bas de page).

Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).


Exemple d'application avec un arduino™

 /************************************************************************
*
* Test du module Pmod thermocouple type K
*
*************************************************************************
* Description: Pmod_TC1
* La valeur de la température est affichée sur le moniteur série.
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod TC1 (télécharger la bibliothèque
* https://github.com/adafruit/Adafruit-MAX31855-library)
* 3. Module Adafruit TXB0108
*
* Câblage
* Module<----------> TXB0108 <-----------> Arduino
* J1 broche 6 3.3 V
* J1 broche 5 GND
* J1 broche 4 13
* J1 broche 3 12
* J1 broche 1 10
*
*        Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
*        Code source téléchargeable ici:
************************************************************************/

// affectation des broches
#define CS 10
#define MISO 12
#define SCLK 13

// appel des bibliothèques
#include <SPI.h>
#include "Adafruit_MAX31855.h"

Adafruit_MAX31855 Temp(SCLK, CS, MISO); // création de l'objet

void setup()
{
Serial.begin(9600); // initialisation de la liaison série
delay(500);
}

void loop()
{
Serial.print("Temperature en C = ");
Serial.println(Temp.readCelsius()); // acquisition de la température en degré Celcius
Serial.print("Temperature en F = ");
Serial.println(Temp.readFarenheit()); // acquisition de la température en degré Fahrenheit
delay(1000);
}


Notes d'applications pour modules Pmod

La note d'application ci-dessus a retenu votre attention ? Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un arduino™ Uno.
  • Site du fabricant
    Télécharger
  • Datasheet du module
    Télécharger
