Module PmodUSBU - Interface USB - RS232 Images

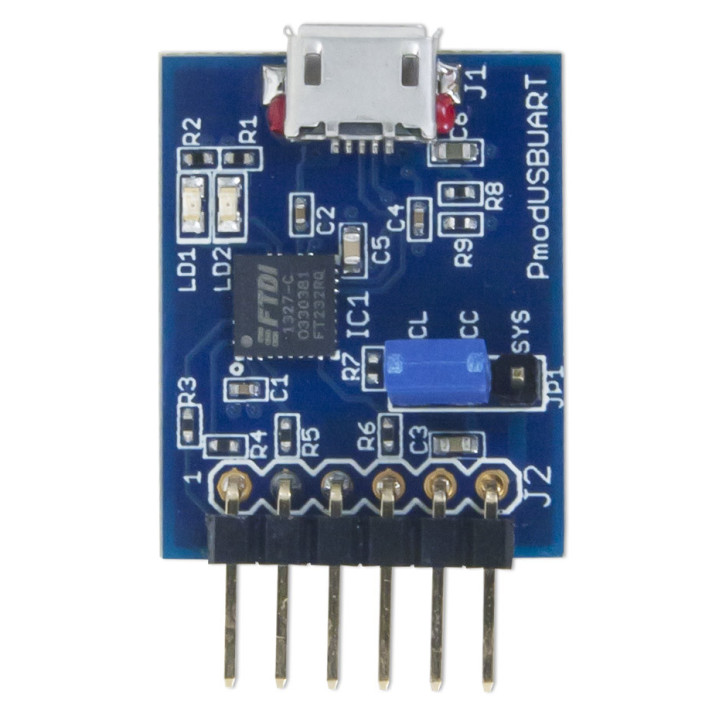

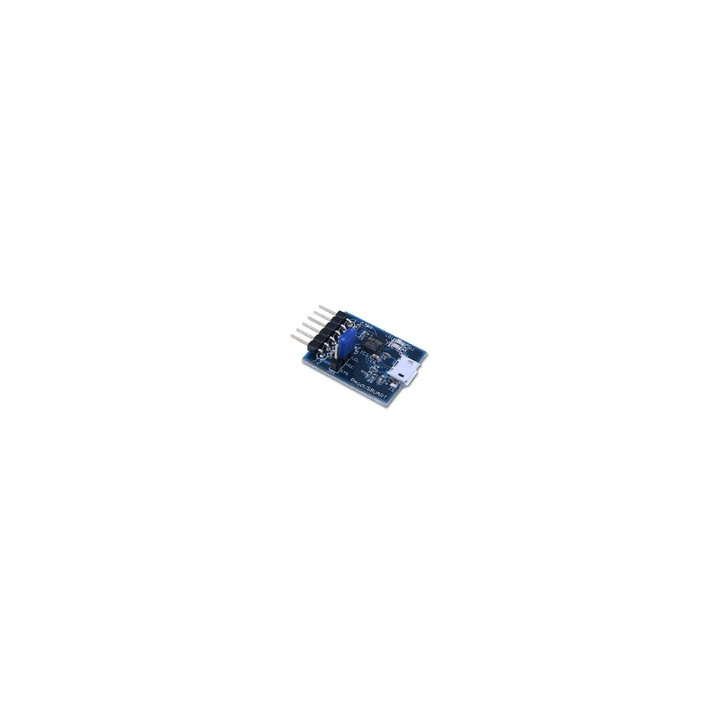

Module PmodUSBU - Interface USB - RS232
Ce module "Pmod" intègre un circuit intégré de conversion USB - Série de type FT232RQ avec connecteur micro USB (le câble USB n'est pas livré).
Prix :
17,40 €
TTC
Dont 0,04 € d'eco-participation
Doté d'un connecteur mâle 1 x 6 broches, ce module pourra être directement enfiché sur une platine BreadBoard ou être déporté via des cordons optionnels (voir modèles en bas de page).
Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).
Exemple d'application avec un arduino™
***********************************************************************
*
* Test du module Pmod USBUART
*
*************************************************************************
* Description: Pmod_USBUART
* Une carte Arduino + module Pmod USBUART échange des chaînes de caractères
* avec le logiciel ComTools depuis un port USB et le moniteur série.
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod USBUART (Le cavalier JP1 est positionné sur LCL-VCC).
* 3. Logiciel ComTools (à télécharger https://www.sonelec-
musique.com/logiciels_freewares_comtools.html)
* ATTENTION, il faut brancher le module avant de lancer le logiciel
*
* Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
* Code source téléchargeable ici:
************************************************************************/
#define RX 9 // affectation des broches
#define TX 8
#include <SoftwareSerial.h> // appel de la bibliothèque
SoftwareSerial USB(RX, TX); // création de l'objet USB
void setup()
{
Serial.begin(9600); // initialisation de la liaison série
USB.begin(9600); // initialisation de la liaison série USB
Serial.println("Test du module Pmod USB-UART"); // écriture dans le moniteur série
USB.println("Connexion etablie"); // écriture sur le logiciel ComTools
}
void loop()
{
if (USB.available()) // si une donnée est présente sur le port USB
{
Serial.write(USB.read()); // écriture de cette donnée dans le moniteur série
}
if (Serial.available()) // si une donnée est présente sur moniteur série
{
USB.write(Serial.read()); // écriture de cette donnée dans le logiciel
}
}
*
* Test du module Pmod USBUART
*
*************************************************************************
* Description: Pmod_USBUART
* Une carte Arduino + module Pmod USBUART échange des chaînes de caractères
* avec le logiciel ComTools depuis un port USB et le moniteur série.
*
* Matériel
* 1. Arduino Uno
* 2. Module Pmod USBUART (Le cavalier JP1 est positionné sur LCL-VCC).
* 3. Logiciel ComTools (à télécharger https://www.sonelec-
musique.com/logiciels_freewares_comtools.html)
* ATTENTION, il faut brancher le module avant de lancer le logiciel
*
* Schéma publié sous licence CC Attribution-ShareALike (réalisé avec Fritzing)
*
* N'importez pas le programme par un copier/coller dans l'IDE de l'arduino.
* Utilisez le lien ci-dessous pour télécharger le code source.
*
* Code source téléchargeable ici:
************************************************************************/
#define RX 9 // affectation des broches
#define TX 8
#include <SoftwareSerial.h> // appel de la bibliothèque
SoftwareSerial USB(RX, TX); // création de l'objet USB
void setup()
{
Serial.begin(9600); // initialisation de la liaison série
USB.begin(9600); // initialisation de la liaison série USB
Serial.println("Test du module Pmod USB-UART"); // écriture dans le moniteur série
USB.println("Connexion etablie"); // écriture sur le logiciel ComTools
}
void loop()
{
if (USB.available()) // si une donnée est présente sur le port USB
{
Serial.write(USB.read()); // écriture de cette donnée dans le moniteur série
}
if (Serial.available()) // si une donnée est présente sur moniteur série
{
USB.write(Serial.read()); // écriture de cette donnée dans le logiciel
}
}
La note d'application ci-dessus a retenu votre attention ? Téléchargez toutes les autres notes d'applications concernant l'utilisation des modules Pmod™ avec un arduino™ Uno.
-
Site du fabricantTélécharger
-
Datasheet du moduleTélécharger
