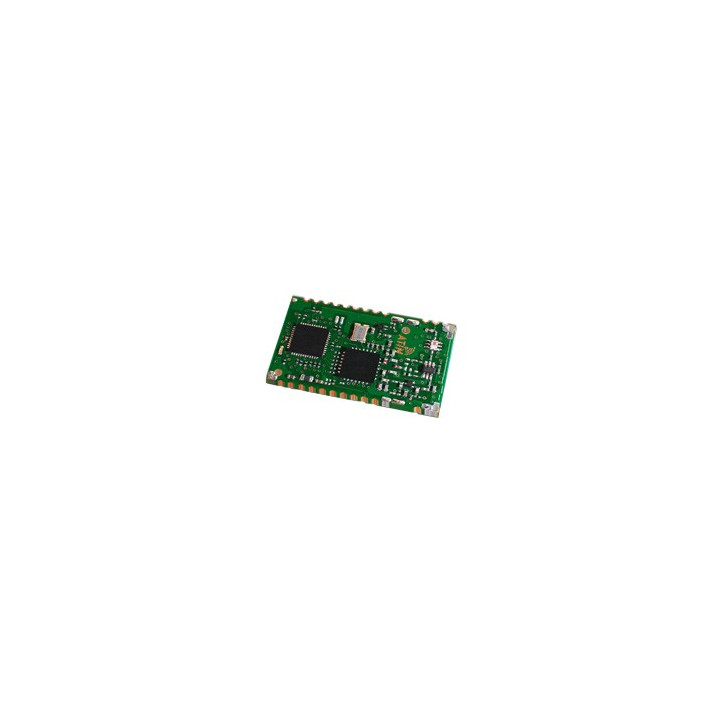

Module radio OEM N8SIG pour systèmes sans fil Sigfox™

Il est compatible Sigfox™ Up/Down Link (Low-Power, NarrowBand).

Fiable, économique et de faible encombrement (30 x 18 x 2 mm), ce transceiver "RF" professionnel permet de rendre « Wireless » n’importe quelle carte électronique équipée d’un microcontrôleur munie d’une interface UART ou SPI. Il intègre en standard le mode transparent, le protocole Modbus, et peut être paramétré par commandes AT.

Fonctionnant en bande étroit, il offre un bilan de liaison exceptionnel (jusqu'à +160 dB), ce qui assure une portée en champ libre pouvant être supérieure à 20 km*. Sa faible consommation le rend idéal pour les applications embarquées visant une grande autonomie.

Afin de simplifier sa mise en oeuvre, nous proposons en option un starter-kit ainsi que des shields pour arduino™ et Raspberry Pi™ (voir dans la colonne de droite).

(*) Portée donnée à titre indicatif, pouvant varier suivant l'environnement et le type d'antenne utilisée.


Le module OEM "ARM-N8-SigFox" peut communiquer en mode "local". Il peut également envoyer des données vers le réseau SigFox (lui permettant ainsi de pouvoir se connecter directement à Internet ! - Toutefois un abonnement non compris dans le prix du module est nécessaire dans ce cas d'utilisation).

Points forts:

- Form Factor « ARM-Nano »

- Compatible SigFox Uplink/Downlink et Radio locale bande étroite

- Puissance de sortie de 14 dBm maxi

- Bilan de liaison Sigfox : +160 dB(UL) / +153 dB(DL)

- Interface UART ou bus SPI

- Mode veille ultra low power (<1,5 µA) et réactif (pas de perte de caractère lors des réveils par UART)

- Module CMS à souder sur carte

- Encombrement réduit : 30mm x 18mm

- Modes de fonctionnement :

Mode transparent, Modbus

Modes de test Ping-pong, porteuse pure, lecture de RSSI

Compatibilité RF avec la gamme ARM et ACW

Sources de réveil :

- 1 Entrée Digitale

- Réception (sans perte) d’un caractère UART

- Commande SPI

- Réception radio (WOR)

- RTC (horloge)

Configuration, mise à jour :

- Configuration par commandes AT (en local ou à distance), Modbus ou SPI

- Mise a jour du firmware par bootloader crypté sur liaison UART

- Sauvegarde des paramètres en EEPROM


Informations complémentaires

- Fréquence: 433MHz, 868MHz

- Technologie : Radio Locale Narrow band

- Puissance de sortie RF: Ajustable de 0 à 14dBm

- Baudrate RF: 12kbps, 1152kbps, 192kbps, 192kbpscomp, 24kbps, 0111, 384kbpscomp, 48kbps, 576kbps, 96kbps, 96kbpscomp

- Interface: SPI, UART

- Protocoles: Modbus, Transparent

- Consommation: Rx (30mA), Sl eep (1,5µA), Tx (62mA), WOR (150µA)

- Réveil: 1 x Entrée digitale, Radio (WOR), RTC, Rx UART, SPI

- Raccordement: 25 pins demi-lune éspacées de 1,8mm

- Dimensions: 30 mm x 18 mm

- Normalisation: EN 300 220-1 V2.4.1, EN 300 220-2 V2.4.1, EN301489-1 V1.9.2, EN301489-3 V1.4.1, EN61000-6-2 : 2005, EN62311:2008, Récepteur Classe 2

- Environnement: Humidité : 0 à 95 % sans condensation,
- Température de fonctionnement / stockage : -30 à +60 °C / -40 à +70 °C

Important: Lors de l'achat de ce module, nous vous communiquons les codes nécessaires qui vous seront demandés par SigFox si vous désirez vous abonner à leur service.





Le module transceiver Sigfox est également proposé seul aux formats "OEM" ou Dongle USB ou format XBee™ ou Shield pour arduino ou Shield pour Raspberry Pi (voir en bas de page).
