Shield communication ARM-N8 SigFox pour carte Arduino Uno Images

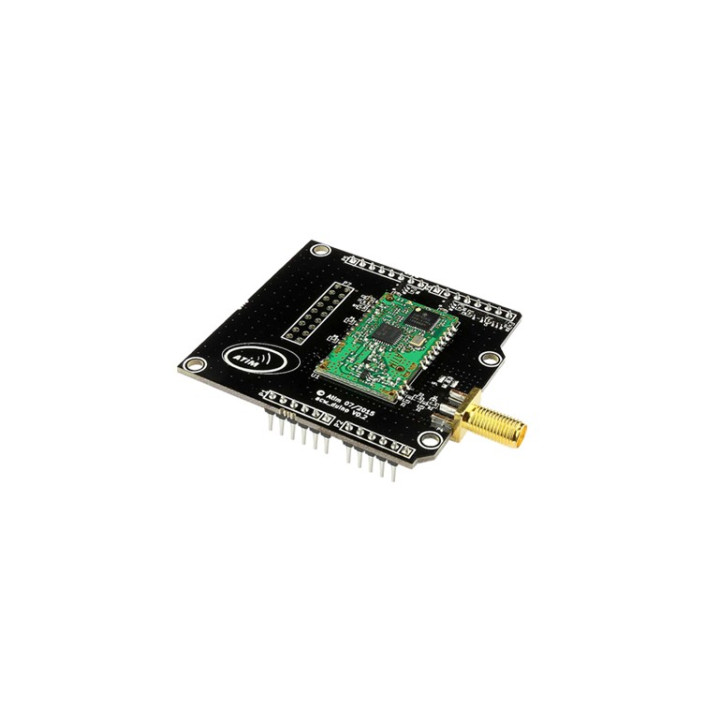

Shield communication ARM-N8 SigFox pour carte Arduino Uno
Ce produit est épuisé. Nous maintenons sa présence sur notre site pour que les personnes ayant fait son acquisition puissent toujours avoir accès à sa documentation (mais ce dernier ne peut plus être commandé).
Prix :
53,80 €
TTC
sync_alt Reprise 1 pour 1 Frais de port à partir de 9 € infos
Ce shield pour Arduino® Uno et Leonardo vous permettra d’intégrer facilement et rapidement la technologie de communication radio longue distance Sigfox™ pour vous permettre de développer des applications IoT.
La platine intègre en standard le mode transparent, le protocole Modbus, et peut être paramétrée par commandes AT.
Fonctionnant en bande étroite, elle offre un bilan de liaison exceptionnel (jusqu'à +160 dB), ce qui lui permet dans les meilleurs conditions de couvrir une portée en champ libre pouvant être supérieure à 20 km*. (*) Portée donnée à titre indicatif, pouvant varier suivant l'environnement, le type d'alimentation et le type d'antenne utilisés.
Le shield peut communiquer en mode "local". Il peut également envoyer des données vers le réseau SigFox™ (lui permettant ainsi de pouvoir se connecter directement à Internet ! - Toutefois un abonnement non compris dans le prix du module est nécessaire dans ce cas d'utilisation).
La platine dispose d'une sortie sur connecteur SMA (une antenne en bande 868 MHz est nécessaire - voir modèle en haut à droite de la page).
Points forts:
- Compatible SigFox Uplink/Downlink et Radio locale bande étroite
- Puissance de sortie de 14 dBm maxi
- Bilan de liaison Sigfox : +160 dB(UL) / +153 dB(DL)
- Interface UART
Informations complémentaires
- Fréquence: 433MHz, 868MHz
- Technologie : Radio Locale Narrow band
- Puissance de sortie RF: Ajustable de 0 à 14dBm
- Baudrate RF: 12 kbps, 1152 kbps, 192 kbps, 192 kbpscomp, 24 kbps, 0111, 384 kbpscomp, 48 kbps, 576 kbps, 96 kbps, 96 kbpscomp
- Interface: UART
Important: Lors de l'achat de ce module, nous vous communiquons les codes nécessaires qui vous seront demandés par Sigfox si vous désirez vous abonner à leur service.
Important: Lors de l'achat de ce module, nous vous communiquons les codes nécessaires qui vous seront demandés par Sigfox si vous désirez vous abonner à leur service.
A noter que nous proposons également un abonnement au service Sigfox via le Cloud ATIM pour cette platine (voir en bas de page).
Le module transceiver Sigfox principal utilisé sur la carte est également proposé seul aux formats "OEM" ou Dongle USB ou format XBee™ ou Shield pour arduino® ou Shield pour Raspberry Pi (voir en bas de page).
-
Doc additionnelleTélécharger
-
Datasheet du moduleTélécharger
-
Datasheet du module #1Télécharger
-
Datasheet du module #2Télécharger
-
Doc additionnelle #1Télécharger
