Module RTC3 Click MIKROE1839 pour Horloge Temps Réel I2C Images

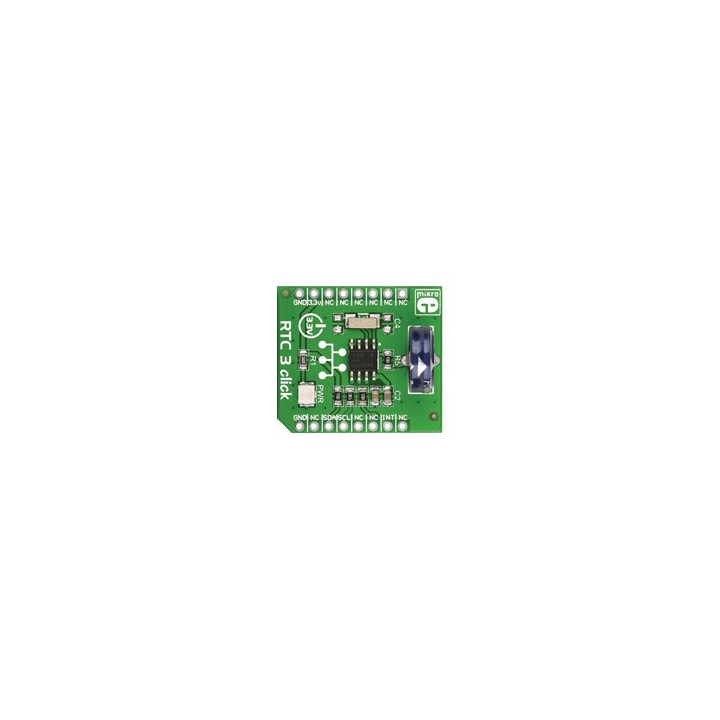

Module RTC3 Click MIKROE1839 pour Horloge Temps Réel I2C
Ce module Click Board vous permettra d'ajouter une horloge temps réel à votre microcontrôleur. Ce dernier est basé sur un circuit intégré BQ32000, lequel se pilote via une liaison I2C.
Prix :
30,00 €
TTC
Dont 0,04 € d'eco-participation
Le module RTC3 Click intègre un BQ32000, une horloge temps réel avec un circuit de charge de sauvegarde intégré pour une commutation automatique vers une alimentation de secours (via une super capacité intégrée).
La fréquence d'horloge provient d'un oscillateur 32,768 KHz. Le module clic RTC3 pourra communiquer via une liaison I2C avec votre microcontrôleur. A noter que ce dernier dispose également d'une broche pouvant servir de sortie d'interruption configurable.
Le module doit être alimenté sous une tension de 3,3 V uniquement.
Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).
Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.
Connectez vous sur le www.libstock.com pour accélérer la mise en œuvre des modules "Click Board".
Encore plus de code source pour vos modules Click™ Board !
Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™
Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Téléchargez également les fichiers sources de ces notes d'applications
Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.
En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).
Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
-
Datasheet du moduleTélécharger
