Module SHT11 Click MIKROE-949

  • Rupture de stock
Module SHT11 Click MIKROE-949
MIKROE-949
Rupture de stock
18,00 € TTC
15,00 € HT

Dont 0,01 € d'eco-participation déjà incluse dans le prix

Ce module est obsolète. Nous le conservons sur notre site afin que vous puissiez consulter sa documentation si vous l'avez commandé. Toutefois il ne nous sera plus possible de l'approvisionner.

Reprise 1 pour 1         Frais de port à partir de 5.90 €   infos

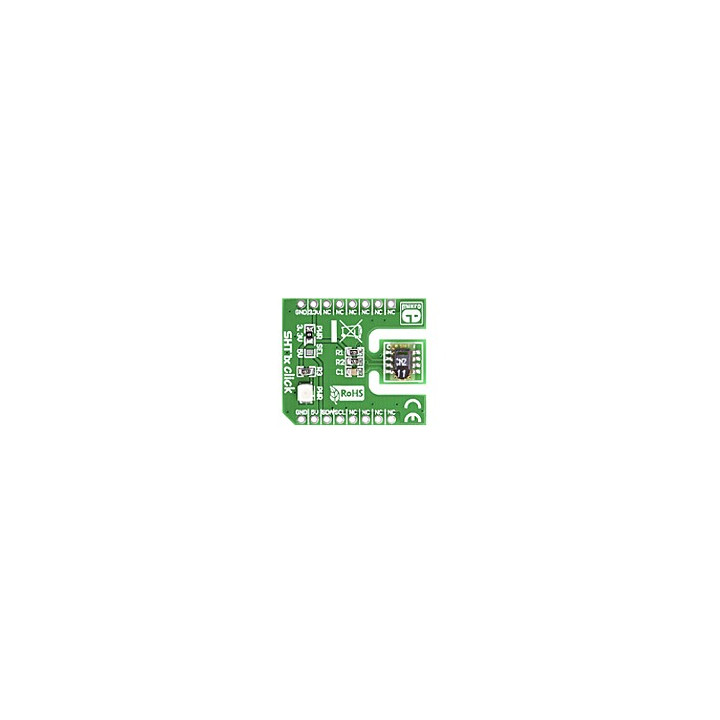

Ce module Click Board vous permettra d'ajouter un capteur de température et d'humidité (de type SHT11) à votre microcontrôleur. Ce dernier se pilote par le biais d'un bus de communication I2C™.

Des exemples de programmes dédiés aux PIC, PIC32™, dsPIC™, ARM™, AVR avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.





Le module est destiné à être alimenté sous une tension de +3,3 V ou +5 V (sélection par pont de soudure).

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".


Libstock




Nous proposons également ci-dessous une application avec un arduino™


Raccordement du module sur la platine Mikroe-1581



Enfichez le module MIKROE-949 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-949 (si vous ne disposez pas de la platine d'interface MIKROE-1581).



Schéma de câblage entre l'arduino et le module Click Board



Programme Arduino



/************************************************************************
*
* Test du module "SHT11 Click Board"
*
*************************************************************************
* La température et l'humidité sont affichées
* dans le moniteur sériea
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "SHT11 Click Board" (Réf.: MIKROE-949) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
* Bibliothèque
* 1. https://github.com/practicalarduino/SHT1x
*
************************************************************************/

// Appel des bibliothèques
#include <SHT1x.h>

#define SDA A4
#define SCL A5
SHT1x capteur(SDA,SCL); // création de l'objet capteur

float temperature;
float humidite;

void setup(void)
{
Serial.begin(9600); // initialisation de la liaison série
}

void loop()
{
// Acquisition des données
temperature=capteur.readTemperatureC();
humidite=capteur.readHumidity();
// Affichage
Serial.print("Temperature=");
Serial.print(temperature);
Serial.print(" degre Celcius");
Serial.print("t");
Serial.print("Humidite=");
Serial.print(humidite);
Serial.println(" %");
Serial.println();
delay(1000);
}


Cette note d'application a retenu votre attention ? Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™

Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).


TP Click Board & Arduino

Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
