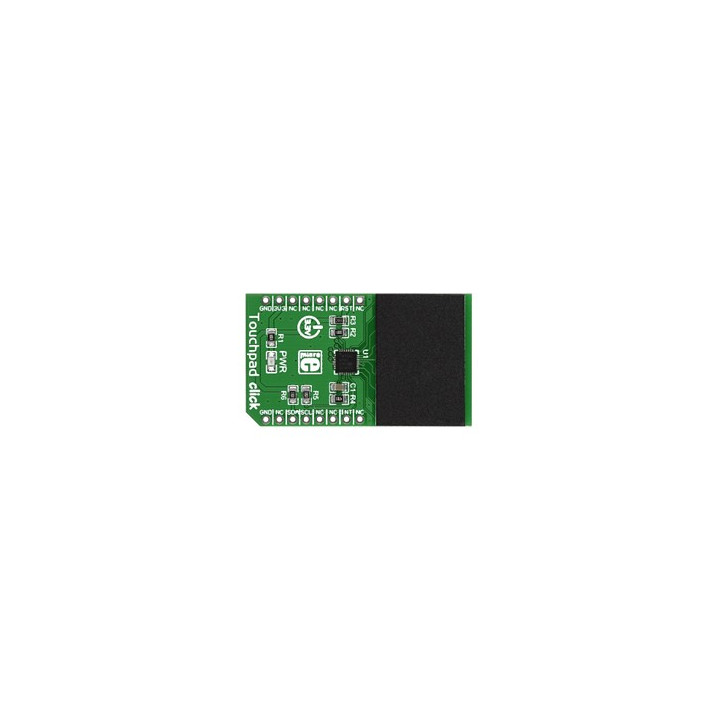

Module Touchpad click

Ce "click Board" intègre un contrôleur MTCH6102, lequel s'apparente à un capteur capacitif. Ce dernier est recouvert d'une fine couche de plastique faisant office de "touchpad" (l'épaisseur de la couche de plastique peut aller jusqu'à 3 mm max. ou jusqu'à 5 mm pour du verre).

Le module est destiné à être raccordé à votre microcontrôleur via une interface I2C™.





Le module s'alimente uniquement en 3,3 V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-1995 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1995 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "Touchpad Click"
*
*************************************************************************
* Les valeurs des registres donnant la position sont affichés dans le moniteur série
*
* Exemple inspiré de
* https://github.com/theapi/touch_timer/tree/master/arduino/mtch6102_proof_of_concept
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "Touchpad Click" (Réf.: MIKROE-1995) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* 1 Shifter Level TXB0108
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
* Attention, ce module est alimenté en 3,3V. Il faut donc utiliser un module  shifter level I2C
*
************************************************************************/

#include <Wire.h>
#define ADDR 0x25

// read register
unsigned char readRegister(unsigned char addr_reg) {
byte error;
Wire.beginTransmission(ADDR);
Wire.write(addr_reg); // register to read
error = Wire.endTransmission();
Wire.requestFrom(ADDR, 1); // read a byte

while (Wire.available()) {
return Wire.read();
}
}

// write data to register
unsigned char writeRegister(unsigned char addr_reg, unsigned char dta) {
Wire.beginTransmission(ADDR);
Wire.write(addr_reg); // register to read
Wire.write(dta);
Wire.endTransmission();
}

void setup()
{
byte data;
Wire.begin();
Serial.begin(115200);

delay(500);

// the operating mode (MODE)
data = readRegister(0x05);
Serial.print("MODE: ");
Serial.println(data,BIN);

// Set mode to Touch only
writeRegister(0x05, 0x02);

data = readRegister(0x05);
Serial.print("MODE: ");
Serial.println(data,BIN);

data = readRegister(0x20);
Serial.print("NUMBEROFXCHANNELS: ");
Serial.println(data);

data = readRegister(0x21);
Serial.print("NUMBEROFYCHANNELS: ");
Serial.println(data);

writeRegister(0x20, 0x07);
writeRegister(0x21, 0x06);

data = readRegister(0x20);
Serial.print("NUMBEROFXCHANNELS: ");
Serial.println(data);

data = readRegister(0x21);
Serial.print("NUMBEROFYCHANNELS: ");
Serial.println(data);
}

void loop()
{
byte data;
Serial.print("SENSORVALUE_RX <i>: ");
for (byte i = 0x80; i < 0x8E; i++)
{
data = readRegister(i);
Serial.print(data);
Serial.print(", ");
}
Serial.println();
delay(500);
}
