Moteur pas à pas déplacement rectiligne arbre 18 cm POL2689 Images

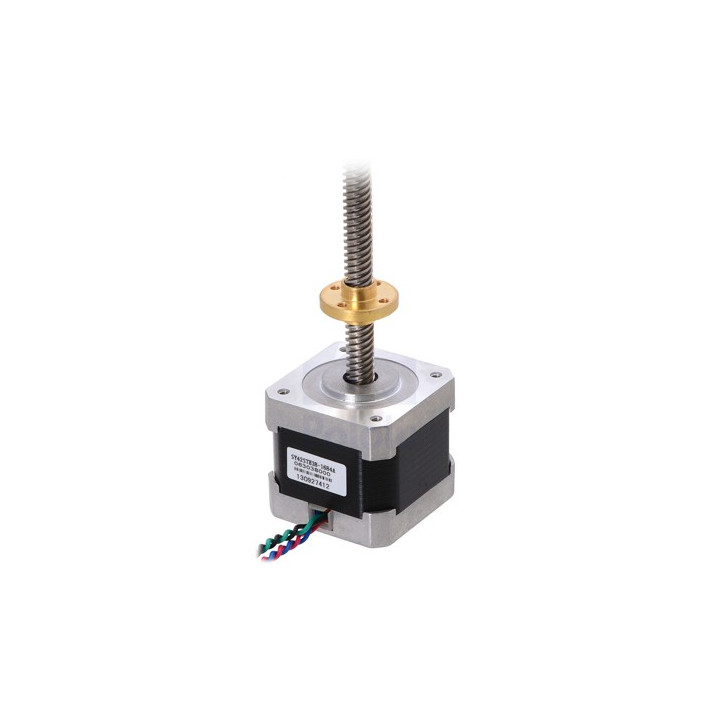

Moteur pas à pas déplacement rectiligne arbre 18 cm POL2689
Moteur pas-à-pas bipolaire de grande précision (200 pas) au format NEMA17 avec arbre fileté de 18 cm équipé d'un écrou mobile. Alimentation: 2,8 V - 1,7 A / phase.
Prix :
82,80 €
TTC
Dont 0,02 € d'eco-participation
L'ensemble s'apparente ainsi à un actionneur linéaire capable d'effectuer des positionnement très précis en boucle ouverte - Idéal pour la réalisation d'imprimantes 3D, de tables traçantes, de bases robotiques de précision, d'automates divers, etc...
L'écrou mobile dispose de quatre trous filetés pour vis M3.
Cet écrou se déplace de 8 mm par tour complet de rotation de l'arbre du moteur, ce qui permet une résolution linéaire de 0,040 mm par pas entier du moteur pas-à-pas.
(Existe également en version avec arbre de 28 et 38 cm)
Il est possible d'améliorer encore la précision en pilotant le moteur en "micro-pas" afin d'ateindre une résolution linéaire de l'ordre de 1,25 um par 1/32 micro-pas.
Caractéristiques:
- Nombre de pas: 200
- Alimentation: 2,8 V
- Poids: 355 g
- Dimensions: 42,3 x 38 mm (NEMA17)
- Résistance: 1,65 Ohms
- Inductance par phase: 3,2 mH
- Courant: 1,7 A par phase
- Nombre de fils: 4 de 16 cm env.
- Sorties sur connecteur femelle
- Couple (@ 2,8 V): 3,7 Kg.cm
Exemple de réalisation d'un dispositif de translation linéaire à l'aide du moteur, d'un profilé ACRZilla 40x80 et d'un chariot mobile .
Le moteur pas-à -pas de cette page est livré seul (sans aucun de ces accessoires).
Exemple de réalisation d'un dispositif de translation linéaire à l'aide du moteur, d'un profilé ACRZilla 40x80 et d'un chariot mobile .
Le moteur pas-à -pas de cette page est livré seul (sans aucun de ces accessoires).
