Multimètre Bluetooth True RMS P3442 Haute Résolution

Le PeakTech® 3442 est un multimètre numérique True RMS 60000 points mesurant jusqu'à 1000 V et 10 A, dont l'interface Bluetooth 4.0 transmet les valeurs vers un téléphone ou un PC pour affichage en direct et enregistrement.

La plateforme de mesure est celle du PeakTech 3441, au détail près : mêmes calibres, même classement CAT III 1000 V / CAT IV 600 V, même boîtier. Ce qui change tient à ce qui sort de l'appareil. Le 3442 occupe donc une place particulière parmi les multimètres True RMS : celle de l'instrument qui laisse une trace.

Spécifications techniques

La tension se découpe en cinq calibres, les mêmes en continu et en alternatif, du 600 mV au 1000 V : en haute définition, le pas descend à 0,01 mV. Le courant en compte autant, de 600 µA à 10 A. Viennent ensuite la résistance jusqu'à 60 MΩ, la capacité jusqu'à 6000 µF, la fréquence jusqu'à 10 MHz, le rapport cyclique de 0,001 à 99,90 % et, sonde type K en place, la température de −50 à +760 °C.

Du côté des incertitudes, le constructeur retient ±(0,9 % + 5 digits) en continu sous 600 V, chiffre qui passe à ±(1,2 % + 5 digits) sur le calibre 1000 V. L'alternatif dépend de la fréquence : ±(1 % + 5 digits) entre 50 Hz et 1 kHz, trois fois plus au-dessus jusqu'à 5 kHz. Résistance à ±(1,2 % + 5 digits), température à ±(2,0 % + 3,0 °C). Tout cela vaut entre 18 et 28 °C.

L'interface est une liaison Bluetooth 4.0 basse énergie. L'afficheur commute entre 6000 et 60000 points, se rafraîchit trois fois par seconde et signale le dépassement par « OL ». La valeur efficace vraie couvre 50 Hz à 5 kHz, l'impédance d'entrée dépasse 10 MΩ.

PeakTech classe l'appareil en catégorie de mesure CAT III 1000 V et CAT IV 600 V, degré de pollution 2, avec une tenue de 8 kV crête, une double isolation et un test de chute de 2 m. Aucun indice IP n'est déclaré.

Côté énergie et mécanique : quatre piles AAA de 1,5 V avec témoin de faiblesse, une extinction automatique que l'on peut neutraliser, quatre douilles de 4 mm et deux fusibles céramique de 0,8 A et 10 A tenus sous 1000 V. Le tout dans 80 × 175 × 50 mm pour 400 g, utilisable de 5 à 40 °C jusqu'à 2000 m d'altitude, et stockable de −20 à +60 °C.

Comprendre les fonctions du PeakTech 3442

Les fonctions de mesure sont celles du 3441 et se retrouvent détaillées sur sa fiche. Ce qui suit porte sur la chaîne de données, seule différence réelle entre les deux modèles.

Ce que la liaison Bluetooth transporte réellement

Le 3442 émet en Bluetooth 4.0 basse énergie, activé par un appui d'environ deux secondes sur MODE. Ce qui transite est un flux de valeurs brutes, au rythme d'acquisition de l'appareil : trois mesures par seconde. Cette cadence fixe la finesse de tout ce que vous enregistrerez, soit un point toutes les 330 ms au mieux. Plus rapide que ça, et le phénomène n'apparaît pas dans le fichier. Même si PeakMAX le voit passer à l'écran. La distinction compte : la liaison sert à documenter une évolution, pas à saisir un transitoire.

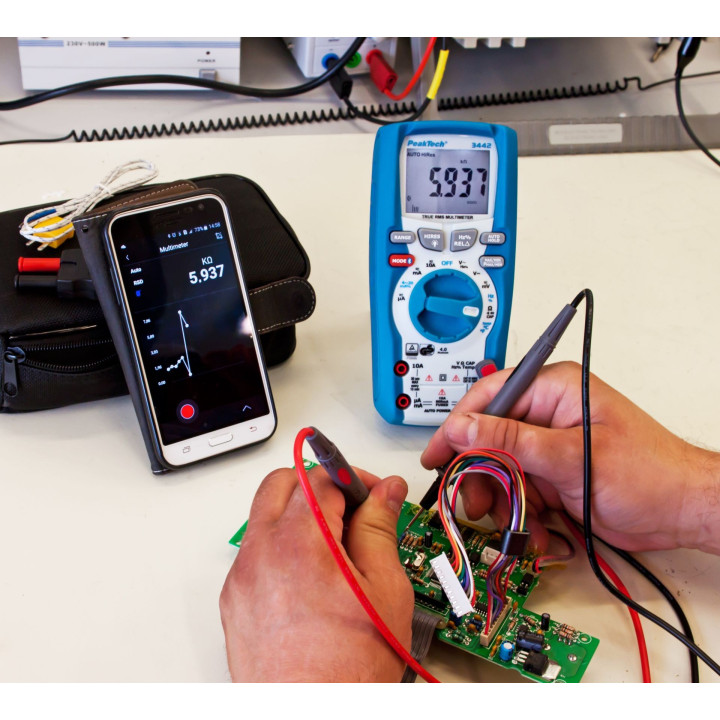

L'application mobile et le logiciel PC

Mobile ou poste fixe, les deux voies existent. L'application PeakTech Meter, pour Android et iOS, se connecte directement à l'appareil et affiche la mesure en direct. Côté ordinateur, un logiciel Windows prend le relais via l'adaptateur USB-Bluetooth livré, ce qui évite de dépendre du contrôleur radio du poste. Dans les deux cas, l'appareil transmet ce qu'il affiche, résolution comprise : les 60000 points du mode haute définition arrivent tels quels dans le tableau, exportable et transmissible par courriel. C'est ce qui distingue une mesure racontée d'une mesure prouvée. L'application suffit sur intervention ; le poste fixe s'impose dès qu'il faut recouper plusieurs sessions.

L'enregistrement long et le piège de l'extinction automatique

Voici la manipulation que la notice place en annexe et que personne ne lit avant le premier échec. L'appareil s'éteint seul après un délai d'inactivité, et comme un enregistrement Bluetooth n'implique aucun appui sur les touches, il coupe la campagne en cours. La parade tient en un geste : maintenir MODE enfoncé pendant la mise sous tension jusqu'à l'affichage de « 10FF ». La désactivation ne se mémorise pas, elle est à refaire à chaque allumage. Prévoyez aussi des piles neuves : l'appareil vit sur quatre AAA et la radio consomme. À trois relevés par seconde, une session de deux heures représente déjà plus de 21 000 points.

MIN/MAX ou enregistrement : ce que chacun retient

Les deux surveillent un phénomène sans opérateur, mais pas de la même façon. MIN/MAX ne conserve que deux nombres, l'extremum haut et l'extremum bas, sans dire quand ils sont survenus ni combien de fois. L'enregistrement Bluetooth garde la suite complète, horodatée. Sur une chute de tension répétitive, MIN/MAX annonce 198 V et s'arrête là ; le fichier montre que l'événement s'est produit onze fois, toujours au démarrage d'une machine. La cause apparaît dans la périodicité, pas dans l'amplitude. Les deux fonctions restent complémentaires : MIN/MAX travaille même sans téléphone à portée.

60000 points au service de la courbe

En haute résolution, le dernier chiffre vaut 1 mV sur le calibre 60 V. Ce n'est pas un gage d'exactitude, la précision de base restant à ±0,9 %, mais l'enregistrement s'en accommode très bien : une courbe se lit en relatif. Un point mérite attention dans ce contexte. En gamme automatique, un changement de calibre en cours de session fait perdre une décimale et crée une marche artificielle dans les données. Avant une campagne longue, figez la gamme avec la touche RANGE : la courbe restera homogène d'un bout à l'autre.

Notice, livraison et mise en service

La livraison comprend une sacoche, les cordons de test, le capteur de température et son adaptateur, l'adaptateur Bluetooth pour PC, le logiciel, les piles et la notice. C'est l'adaptateur radio qui distingue matériellement ce coffret de celui du 3441.

La mise en route de la liaison suit trois étapes : télécharger l'application ou le logiciel, activer l'interface sur l'appareil, sélectionner le modèle dans la liste des périphériques détectés.

Côté mesure, les protections d'entrée sont homogènes à 1000 V hors courant, les voies de courant étant tenues par leurs fusibles. Le calibre 10 A accepte 30 secondes, avec une pointe à 20 A sur la même fenêtre avant dix minutes de repos. Le capteur de température conduisant le courant, aucun contact avec une pièce alimentée n'est admis.

Piles et fusibles se remplacent par le compartiment arrière, à l'identique en 0,8 A/1000 V et 10 A/1000 V.

Notice d'utilisation PeakTech 3442 au format PDF (version française)

Dans quels cas utiliser le PeakTech 3442 ?

L'appareil mesure comme le 3441 : la vraie question porte sur les moments où une trace écrite change quelque chose à votre travail.

Diagnostic d'un défaut intermittent

Une anomalie qui survient trois fois par jour ne se prend jamais en flagrant délit. L'enregistrement tourne pendant que vous travaillez ailleurs, et la périodicité des événements désigne souvent la cause.

Rapport d'intervention et preuve client

Un tableau exporté puis envoyé par courriel vaut mieux qu'une valeur recopiée sur un bon de passage. Sur une intervention contestée, la différence est nette.

Mesure en zone difficile d'accès

L'appareil reste dans l'armoire, l'opérateur lit sur son téléphone à distance. Sur un point classé CAT IV 600 V, moins de temps devant les bornes n'est pas un luxe.

Suivi de mise en service

Contrôler la stabilité d'une alimentation ou d'une boucle 4-20 mA sur plusieurs heures, puis joindre la courbe au dossier de réception de l'installation.

Formation et démonstration

L'application affiche la mesure sur un téléphone ou une tablette, donc sur un vidéoprojecteur. Un groupe entier suit le relevé en direct sans se presser autour de l'écran de l'appareil.

PeakTech 3442 : ce qui le distingue

Un seul argument compte vraiment, mais il est structurant : la liaison Bluetooth 4.0 avec son application mobile, son logiciel Windows et son adaptateur USB livré. Tout le reste, les 60000 points, la boucle 4-20 mA, le filtre passe-bas, la capture de crête et le double classement CAT III 1000 V / CAT IV 600 V, appartient déjà au 3441.

Le revers se lit sur trois lignes, dont deux héritées de la plateforme. La précision de base reste à ±0,9 % en continu, correcte pour du terrain mais insuffisante pour du contrôle métrologique, et aucun indice IP n'est déclaré malgré un boîtier tenu à 2 m de chute. La troisième est propre au 3442 : la cadence d'acquisition de trois mesures par seconde plafonne la finesse de l'enregistrement. Pour tracer un phénomène de quelques millisecondes, il faut un enregistreur ou un oscilloscope, pas un multimètre communicant. L'autonomie constitue la contrepartie moins visible : la radio puise sur les mêmes quatre piles AAA que le reste de l'appareil.

Prise en main et utilisation

Le fonctionnement en mesure est celui du 3441 : gamme automatique à l'allumage, RANGE pour le manuel, MODE pour le continu/alternatif et les fonctions de la position Ω, HIRES pour la résolution et le rétroéclairage, Hz%/ΔREL pour la fréquence et la valeur relative, AUTO/HOLD pour le maintien simple ou l'Auto-Hold.

Ce qui s'ajoute tient à la radio. Un appui long sur MODE active l'interface, le pictogramme correspondant apparaît à l'écran, et l'appareil devient visible depuis l'application ou le logiciel. Sans cette activation, aucune donnée ne sort.

Avant toute session longue, prenez deux réflexes : neutralisez l'extinction automatique, puis figez la gamme de mesure. Le premier évite une coupure au bout de quelques dizaines de minutes, le second garantit une courbe sans rupture d'échelle.

Le courant, enfin, se prend toujours en série sur un circuit ouvert. Sous 600 mA, cordon rouge en µA/mA ; au-dessus, sur la douille 10 A.

Sondes, cordons et compléments

Le coffret couvre déjà la mise en service complète, adaptateur radio et logiciel inclus. Ce qui manque dépend du type de campagne.

Des pinces crocodile à douille 4 mm arrivent en tête : un enregistrement de plusieurs heures suppose des pointes qui tiennent seules, condition même de l'usage principal du 3442. Un jeu de piles AAA de rechange vient ensuite, la radio pesant sur l'autonomie. Une sonde thermocouple adaptée à la plage réellement pratiquée se justifie si vous enregistrez des températures, l'appareil descendant à −50 °C. Restent les fusibles de rechange, 0,8 A et 10 A sous 1000 V. Le détail figure au rayon accessoires de mesure PeakTech et, pour la connectique, dans la sélection de cordons de mesure.

Le PeakTech 3442 est-il fait pour vous ?

Le critère est simple : ce modèle s'adresse à ceux dont la mesure doit sortir de l'appareil.

Le technicien de maintenance sur équipement sensible est le premier concerné, parce que le défaut intermittent constitue l'essentiel de sa difficulté et que seul l'enregistrement en vient à bout. Le prestataire extérieur suit de près : joindre une courbe à son rapport change la relation client.

Le technicien en instrumentation retrouve la boucle 4-20 mA de la plateforme et y gagne le suivi dans la durée. L'enseignant en BTS dispose avec l'application d'un moyen simple de projeter une mesure devant un groupe.

Il est moins adapté à qui n'exploitera jamais la liaison : dans ce cas le 3441, strictement identique en mesure, rend le même service sans le surcoût. Il l'est peu, aussi, au contrôle métrologique avec ±0,9 % de précision de base, et à la capture de phénomènes rapides. Le rayon mesure électrotechnique couvre ces autres besoins.

Résumé des caractéristiques techniques

• Type d'appareil : multimètre True RMS Bluetooth, affichage commutable 6000 / 60000 points
• Interface : Bluetooth 4.0 basse énergie • application PeakTech Meter Android et iOS • logiciel Windows avec adaptateur USB-Bluetooth livré
• Grandeurs : tension et courant AC/DC, résistance, capacité, fréquence, rapport cyclique, continuité, diode, température, 4-20 mA
• Calibres : V AC/DC 600 mV–1000 V (résolution 0,01 mV) • A AC/DC 600 µA–10 A (20 A / 30 s) • R 600 Ω–60 MΩ • C 60 nF–6000 µF • f ≤ 10 MHz • rapport cyclique 0,001–99,90 % • T −50 à +760 °C
• Précision (HiRes) : ±(0,9 % + 5 dgt) en V DC ≤ 600 V • ±(1 % + 5 dgt) en V AC 50 Hz–1 kHz • ±(1,2 % + 5 dgt) en R • ±(2,0 % + 3,0 °C) en T
• True RMS : bande passante 50 Hz à 5 kHz • filtre passe-bas commutable
• Affichage : LCD commutable 6000 / 60000 points, rétroéclairage, « OL », 3 mesures/s
• Fonctions : HOLD et Auto-Hold, MIN/MAX/AVG, PeakMAX et PeakMIN (> 1 ms), valeur relative REL, Hz%/ΔREL, RANGE, extinction automatique désactivable
• Catégorie de mesure : CAT III 1000 V et CAT IV 600 V, degré de pollution 2, tenue 8 kV crête, double isolation
• Robustesse : test de chute 2 m • aucun indice IP déclaré, usage intérieur
• Alimentation : 4 piles AAA 1,5 V, témoin de pile faible
• Connectique : 4 douilles de 4 mm • entrée > 10 MΩ • fusibles céramique 0,8 A et 10 A sous 1000 V
• Fonctionnement : 5 à 40 °C • stockage −20 à +60 °C • précision de 18 à 28 °C • altitude ≤ 2000 m
• Dimensions / masse : 80 × 175 × 50 mm / 400 g
• Livré avec : sacoche, cordons, capteur de température + adaptateur, adaptateur Bluetooth, logiciel, piles, notice
• Référence fabricant : PeakTech P 3442

Questions fréquentes

Quelle différence exacte avec le PeakTech 3441 ?

L'interface Bluetooth, et rien d'autre. Les deux modèles partagent la même notice, les mêmes calibres, la même précision, le même classement CAT III 1000 V / CAT IV 600 V et le même boîtier. Le 3442 ajoute la radio, l'application, le logiciel PC et l'adaptateur USB-Bluetooth dans le coffret.

Faut-il un adaptateur pour utiliser le logiciel PC ?

Il est livré avec l'appareil. Cet adaptateur USB-Bluetooth évite de dépendre du contrôleur radio de l'ordinateur, dont la compatibilité varie d'un poste à l'autre. Le pilote correspondant se télécharge chez PeakTech, tout comme la version Android de l'application PeakTech Meter.

À quelle cadence les mesures sont-elles enregistrées ?

Au rythme d'acquisition de l'appareil, soit trois mesures par seconde. Un point toutes les 330 ms constitue donc la finesse maximale d'un enregistrement. Les phénomènes plus brefs restent détectables à l'écran par les fonctions PeakMAX et PeakMIN, mais n'apparaîtront pas dans le fichier exporté.

L'appareil s'éteint pendant mes enregistrements, que faire ?

C'est l'extinction automatique : sans appui sur une touche, elle coupe l'appareil au bout d'un délai d'inactivité. Maintenez MODE enfoncé au moment d'allumer le multimètre jusqu'à l'affichage de « 10FF ». La désactivation vaut pour la session en cours et se refait à chaque allumage.

Peut-on exporter les mesures vers un tableur ?

Oui. L'application comme le logiciel PC rangent les valeurs dans un tableau, que l'on peut conserver ou transmettre par courriel pour traitement ultérieur. C'est ce qui permet de joindre une courbe à un rapport d'intervention ou à un dossier de réception.

Ce qu'il faut retenir

L'arbitrage se résume à une question, et une seule : allez-vous exploiter les données ? Le 3442 coûte plus cher que le 3441 pour une raison unique, la liaison sans fil, puisque tout le reste est rigoureusement identique. Si vos mesures finissent recopiées sur un carnet, puis oubliées dans une poche de veste, le supplément ne se rentabilise jamais. Si vous produisez des rapports, si vous cherchez des défauts intermittents ou si vous devez prouver qu'une valeur tenait sa tolérance pendant huit heures, il se rentabilise dès la première intervention. Le reste du catalogue figure dans la gamme PeakTech, avec l'ensemble des multimètres PeakTech.
