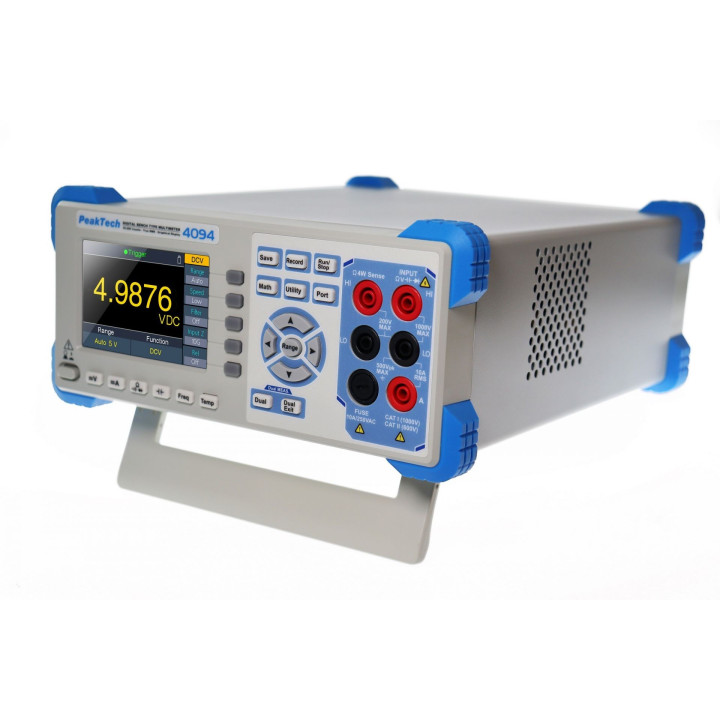

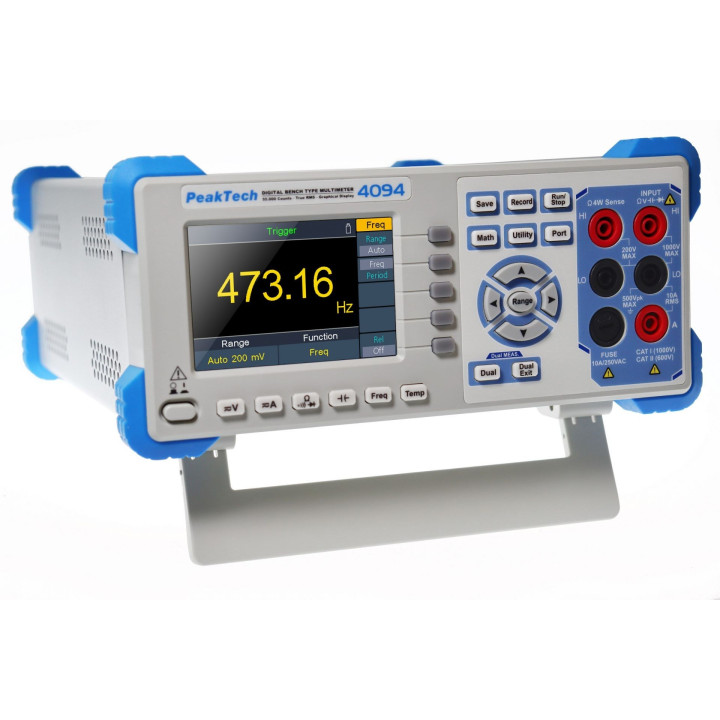

Multimètre de table True RMS P4094 avec interface RS232

Le PeakTech® 4094 est un multimètre de table graphique qui mesure les tensions jusqu'à 1000 V en continu et les courants jusqu'à 10 A, sur un afficheur TFT couleur de 3,7 pouces restituant 55 000 points. La précision de base atteint 0,025 % en tension continue.

Ce qui le sépare d'un multimètre de poste classique tient à l'écran et à ce qu'on peut en faire : bargraphe, courbe de tendance, histogramme de répartition, double affichage de deux fonctions simultanées. S'y ajoutent la mesure de résistance en quatre fils, les fonctions statistiques et un pilotage par protocole SCPI. PeakTech classe l'appareil en catégorie de mesure CAT I 1000 V et CAT II 600 V.

Spécifications techniques

Le 4094 couvre la tension continue de 50 mV à 1000 V sur six calibres, la tension alternative de 500 mV à 750 V, le courant continu et alternatif de 500 µA à 10 A, la résistance de 500 Ω à 50 MΩ en deux fils et jusqu'à 50 kΩ en quatre fils, la capacité de 50 nF à 50 mF, la fréquence jusqu'à 60 MHz et la température par thermocouple de type K ou sonde PT100. Le test de diode et le contrôle de continuité complètent l'ensemble.

La précision de base en continu est de ±(0,025 % de la lecture + 5 digits) sur les calibres 500 mV et 5 V, et de ±(0,1 % + 5 digits) sur le calibre 1000 V. En alternatif, la mesure efficace vraie donne ±(0,5 % + 30 digits) entre 45 et 65 Hz, ±(0,7 % + 30 digits) jusqu'à 1 kHz. La résistance descend à ±(0,1 % + 10 digits) sur le calibre 500 Ω, le courant continu à ±(0,15 % + 10 à 20 digits selon le calibre) jusqu'à 500 mA. La résolution atteint 0,001 mV en tension, 0,01 µA en courant et 0,01 Ω en résistance.

L'afficheur est un TFT couleur de 3,7 pouces en 480 × 320 pixels, 4 4/5 chiffres, soit 55 000 points. Il propose quatre représentations : valeur numérique, bargraphe, courbe de tendance et histogramme. La cadence annoncée monte à 65 mesures par seconde.

Catégorie de mesure : CAT I 1000 V et CAT II 600 V, degré de pollution 2. La limite entre les entrées HI et LO s'établit à 1000 V continus ou 750 V alternatifs, l'entrée LO pouvant s'écarter de 500 V crête par rapport à la terre. Les bornes de détection à quatre fils sont limitées à 200 V crête. PeakTech précise que l'appareil ne doit pas être employé sur des circuits à forte énergie et le réserve à l'intérieur.

L'alimentation accepte le secteur en 100-120 V ou 220-240 V alternatifs, choisi par un sélecteur à l'arrière ; le fusible secteur change avec ce réglage. Une interface RS-232 assure la liaison au PC, avec pilotage et interrogation par protocole SCPI. La mémoire interne conserve 1000 points en enregistrement manuel.

Dimensions : 235 × 110 × 295 mm pour 3,06 kg. La précision est spécifiée après 30 minutes de préchauffage, à 23 °C ±5 °C, avec un coefficient de température documenté de 0 à 18 °C et de 28 à 50 °C.

Ce que font vraiment les fonctions de mesure

Ce qui justifie le passage à un appareil de paillasse tient à des fonctions absentes des multimètres portatifs : la mesure quatre fils, la mise à l'échelle logarithmique, l'exploitation statistique d'une série, la lecture graphique et le double affichage.

La mesure de résistance en quatre fils

En deux fils, l'appareil mesure la résistance du composant plus celle des cordons et des contacts. PeakTech chiffre cette erreur : sans compensation par la fonction relative, il faut ajouter ±0,20 Ω à la lecture. Sur une résistance de 0,5 Ω, l'erreur dépasse la valeur mesurée. La méthode quatre fils sépare les circuits : deux bornes injectent le courant, deux bornes de détection lisent la tension aux bornes exactes du composant, sans que la chute dans les cordons n'intervienne. PeakTech recommande ce mode sous 100 kΩ. Sur le 4094, il couvre les calibres 500 Ω, 5 kΩ et 50 kΩ, avec une résolution de 0,01 Ω et une spécification de ±(0,1 % + 10 digits).

La mise à l'échelle en dB et dBm

Le dBm exprime une puissance absolue rapportée à 1 mW : l'appareil calcule la puissance dissipée dans une résistance de référence à partir de la tension lue. Le dB en donne la valeur relative, par soustraction d'une référence choisie entre −120 et +120 dBm. La résistance de référence se sélectionne parmi dix-sept valeurs, de 50 à 8000 Ω, la valeur par défaut étant 600 Ω, celle de la ligne téléphonique historique. La fonction s'applique aux calibres de tension continue comme alternative. En audio ou en ligne de transmission, elle évite de convertir chaque relevé à la main.

Les affichages graphiques : tendance et histogramme

La courbe de tendance trace l'historique des relevés, au choix depuis le début de la session ou sur la dernière minute seulement. L'échelle verticale se règle sur le calibre, à la main, ou s'ajuste automatiquement aux valeurs rencontrées. L'histogramme range les mesures par classes selon leur fréquence d'apparition, et le nombre de classes suit le nombre d'échantillons : 10 classes sous 100 mesures, 20 jusqu'à 500, 40 jusqu'à 1000, 100 jusqu'à 5000, 300 au-delà. Sur un lot de composants, la forme de la distribution se lit d'un coup d'œil là où un tableau de chiffres demande un traitement.

Statistiques et contrôle de limites

La fonction statistique calcule en continu le minimum, la moyenne, le maximum, l'étendue, l'écart type et le nombre de lectures. Sur un tri de résistances au calibre 500 Ω, dont la résolution atteint 0,01 Ω, la dispersion du lot apparaît directement. Le contrôle de limites, lui, transforme l'appareil en poste de tri : on fixe une limite haute et une limite basse, ou un point de consigne et une plage autour de lui : une limite basse de −5 V et une limite haute de +10 V reviennent à un centre de 2,5 V avec une étendue de 15 V. Tout dépassement passe le fond de l'écran au rouge, déclenche le buzzer et peut émettre une impulsion sur la sortie auxiliaire arrière, pour piloter un automate ou un compteur.

Le double affichage de deux fonctions

La touche Dual ajoute une seconde grandeur sous la lecture principale. L'appareil alterne alors les deux mesures et actualise chaque valeur à son tour. PeakTech publie une matrice des combinaisons admises propre au 4094 : toutes les paires ne sont pas possibles. Restent deux contraintes documentées, à connaître avant de compter dessus. Une mise à l'échelle en dB ou dBm sur la mesure principale interdit le double affichage. Et si l'enregistrement manuel sauvegarde bien les deux lectures dans les 1000 points de la mémoire interne, l'enregistrement automatique ne conserve que la valeur principale.

Notice, livraison et mise en service

La notice du 4094 existe en français, dans une édition de novembre 2021. Elle couvre trois modèles (4094, 4095 et 4096) et les tableaux de spécifications sont donnés modèle par modèle : sur cet appareil, c'est la colonne P4094 qui fait foi.

La page produit annonce à la livraison le câble secteur, le câble d'interface, le CD-ROM du logiciel, les cordons de mesure et le manuel. La notice ajoute à cette liste des pinces crocodile et un fusible 10 A de rechange. Aucune sonde de température n'est prévue, alors que la fonction existe.

Avant le premier branchement, PeakTech demande de vérifier la position du sélecteur de tension secteur à l'arrière et le fusible correspondant : 250 V F1AL pour un réseau en 100-120 V, 250 V F0,5AL pour un réseau en 220-240 V. L'appareil sort d'usine avec le F0,5AL. Le raccordement se fait obligatoirement sur une prise reliée à la terre, et une vis de masse à l'arrière permet un raccordement séparé au conducteur de protection.

Le fusible de la gamme 10 A se trouve en face avant et se remplace sans ouvrir l'appareil : un 10 A / 250 V alternatifs en céramique 5 × 20 mm, à extraire au tournevis plat par rotation d'un quart de tour. Sur les courants dépassant 7 A, PeakTech recommande de couper l'appareil trente secondes toutes les trente secondes de mesure. L'ensemble est détaillé dans la notice française des PeakTech 4094 à 4096.

Dans quels cas utiliser le PeakTech 4094 ?

Le 4094 vise les mesures répétées sur un poste fixe, celles qu'on documente ou qu'on trie. La lecture graphique et les statistiques prennent leur sens dès qu'une série remplace un relevé isolé.

Contrôle d'un lot de composants

Le contrôle de limites signale chaque pièce hors tolérance par un fond rouge et un bip, pendant que l'histogramme montre si la distribution du lot est centrée ou dérive vers une borne.

Mesure de faibles résistances

Shunt de mesure, résistance de contact, liaison équipotentielle sur carte : le mode quatre fils écarte la résistance des cordons, que la mesure deux fils ne sait qu'estimer.

Suivi d'une dérive sur un banc d'essai

La courbe de tendance rend visible une dérive thermique ou une décharge lente pendant que l'essai se déroule, sans passer par un export vers un tableur.

Mesure de niveau en audio et transmission

La mise à l'échelle dBm avec référence 600 Ω donne directement le niveau d'une ligne, sans conversion intermédiaire depuis la tension lue.

Banc automatisé piloté par ordinateur

Le protocole SCPI permet d'intégrer l'appareil dans une séquence de test écrite, où il reçoit ses ordres et rend ses mesures comme n'importe quel instrument de laboratoire.

Enseignement supérieur et BTS

L'écran couleur permet de montrer à un groupe la différence entre une mesure deux fils et quatre fils, ou la forme d'une distribution statistique, en manipulant devant les étudiants.

Les appareils de paillasse sont regroupés dans la catégorie multimètres de table, elle-même rattachée à la mesure électrotechnique.

Pourquoi choisir le PeakTech 4094 ?

L'écran est l'argument premier, et ce n'est pas un argument de confort. Un TFT de 3,7 pouces en 480 × 320 pixels autorise des représentations qu'un afficheur à segments ne peut pas produire : histogramme, courbe, bargraphe, double lecture. La mesure quatre fils et le pilotage SCPI viennent ensuite, l'une et l'autre absentes des multimètres portatifs.

La catégorie CAT II 600 V mérite d'être relevée. Elle autorise le raccordement aux prises du secteur, ce que la catégorie CAT I 1000 V seule ne permet pas. L'appareil reste néanmoins écarté de la distribution fixe, tableaux et disjoncteurs, qui relèvent des catégories CAT III et CAT IV, avec la tension assignée correspondante.

Les limites sont réelles et méritent d'être connues avant commande. La mesure quatre fils plafonne à 50 kΩ, là où la mesure deux fils monte à 50 MΩ. Aucune sonde de température n'accompagne l'appareil, alors que la fonction occupe une touche en façade. L'alimentation ne connaît que le secteur, sans option autonome. Pour finir, les 3,06 kg et le format 235 × 110 × 295 mm en font un instrument que l'on installe, pas que l'on transporte.

Le reste de la gamme figure dans la sélection multimètres PeakTech, et les modèles à mesure efficace vraie de bande plus large dans la catégorie multimètres True RMS.

Prise en main et utilisation

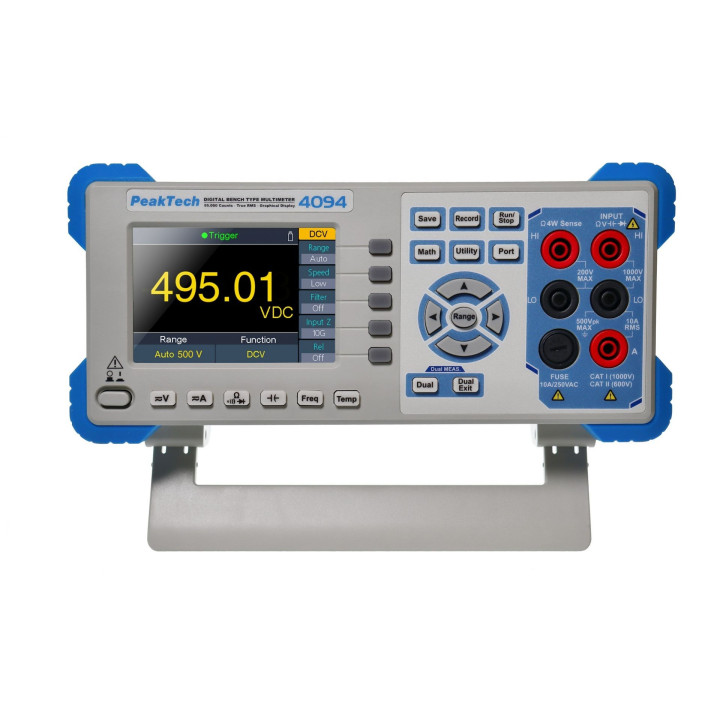

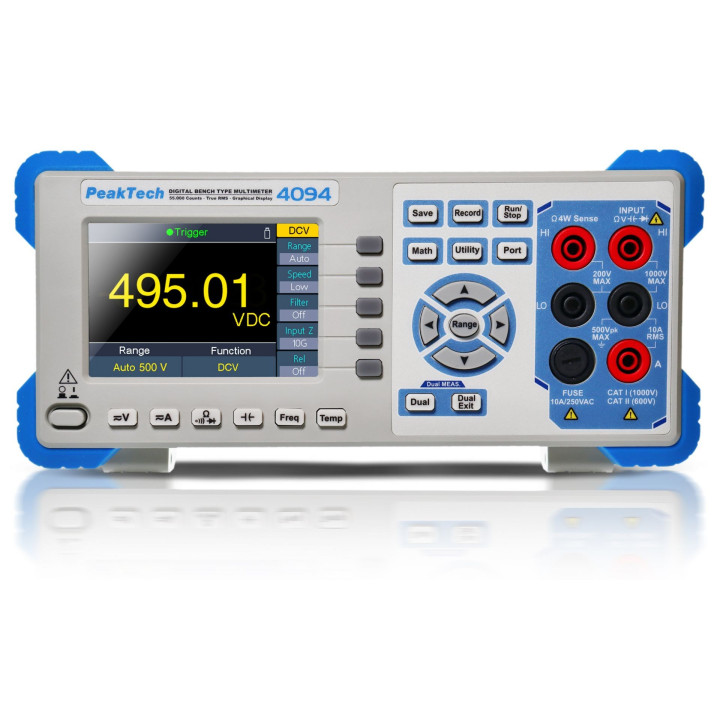

Le panneau avant sépare deux groupes de bornes. Les entrées HI et LO reçoivent tout ce qui n'est pas du courant : tension, résistance, continuité, fréquence, période, capacité, diode et température. Les prises d'entrée de courant, distinctes, servent aux mesures en ampères. Deux bornes supplémentaires, HI Sense et LO Sense, n'interviennent que pour la mesure quatre fils.

Chaque grandeur a sa touche dédiée, et les appuis successifs font défiler les sous-fonctions : une pression sur la touche résistance donne la mesure, deux le contrôle de continuité, trois le test de diode. Les touches de menu sur le côté droit de l'écran pilotent le reste, calibre compris. Au démarrage, l'appareil est en gamme automatique ; la touche Gamme bascule en manuel et les flèches haut et bas font monter ou descendre le calibre.

Un réflexe compte plus que les autres : ne pas changer de fonction de mesure pendant qu'une mesure est en cours, la notice le rappelle explicitement. Pour la continuité, le seuil de déclenchement du buzzer est réglable et préréglé à 50 Ω. Le menu utilitaire donne accès à la langue des menus, à la luminosité de l'écran et à l'horloge interne, qui date les fichiers enregistrés.

Avec quels accessoires compléter le PeakTech 4094 ?

La sonde de température est le complément le plus évident : la fonction accepte un thermocouple de type K ou une sonde à résistance de platine PT100, sans qu'aucune des deux ne soit livrée. Le choix entre les deux n'est pas neutre : la PT100 est plus juste sur une plage restreinte, le type K couvre bien plus haut.

La mesure quatre fils réclame quant à elle un second jeu de cordons, puisqu'elle mobilise quatre bornes au lieu de deux. Des pointes fines ou des pinces à crochet complètent utilement l'ensemble pour travailler sur composant monté.

Côté maintenance, prévoir un fusible 10 A / 250 V en céramique 5 × 20 mm pour la gamme courant, et le fusible secteur correspondant à la tension du réseau. Ces éléments se trouvent au rayon accessoires de mesure et dans la sélection accessoires et cordons de mesure.

À qui est destiné cet appareil ?

Le 4094 s'adresse à ceux qui mesurent en série, sur un poste fixe, et qui exploitent le résultat autrement qu'en le notant.

Le laboratoire de développement y trouve la précision de 0,025 % en continu, la mesure quatre fils pour les faibles valeurs et une lecture graphique qui rend visible ce qu'une suite de chiffres masque.

L'atelier de contrôle ou de tri exploite le contrôle de limites et sa sortie auxiliaire : la décision passe du regard de l'opérateur à un signal exploitable par un automate.

Le concepteur de banc automatisé s'appuie sur le protocole SCPI et l'interface série pour intégrer l'appareil dans une séquence de test écrite plutôt que dans une procédure manuelle.

L'enseignant en BTS ou en école d'ingénieurs dispose enfin d'un support pédagogique : la comparaison entre deux fils et quatre fils, la notion d'écart type sur une série, la lecture d'un histogramme deviennent démontrables en séance.

Moins adapté pour : la mesure sur installation électrique, que les catégories CAT I 1000 V et CAT II 600 V n'autorisent pas au-delà de la prise de courant ; l'analyse de signaux au-delà de 1 kHz en valeur efficace vraie ; et l'intervention nomade, l'appareil ne disposant d'aucune alimentation autonome. L'ensemble du catalogue de mesure figure dans la gamme PeakTech.

Résumé des caractéristiques techniques

• Type d'appareil : multimètre de table graphique True RMS, 55 000 points, gammes automatique et manuelle
• Grandeurs mesurées : tension continue et alternative, courant continu et alternatif, résistance en deux et quatre fils, capacité, fréquence, période, température par thermocouple K ou PT100, test de diode, continuité
• Calibres : 50 mV à 1000 V en continu ; 500 mV à 750 V en alternatif ; 500 µA à 10 A en courant ; 500 Ω à 50 MΩ en deux fils, 500 Ω à 50 kΩ en quatre fils ; 50 nF à 50 mF ; jusqu'à 60 MHz
• Précision en tension : ±(0,025 % lect. + 5 digits) en continu sur 500 mV et 5 V ; ±(0,1 % + 5 digits) sur 1000 V ; ±(0,5 % + 30 digits) en alternatif de 45 à 65 Hz
• Précision en courant et en résistance : ±(0,15 % + 10 à 20 digits) en courant continu jusqu'à 500 mA, ±(0,5 % + 10 digits) sur les calibres 5 et 10 A ; ±(0,1 % + 10 digits) sur le calibre 500 Ω
• Résolution : 0,001 mV en tension, 0,01 µA en courant, 0,01 Ω en résistance
• True RMS : tension et courant alternatifs, bande spécifiée de 20 Hz à 1 kHz
• Affichage : TFT couleur 3,7 pouces, 480 × 320 pixels, 4 4/5 chiffres (55 000 points), affichage numérique, bargraphe, courbe de tendance ou histogramme
• Cadence de mesure : jusqu'à 65 mesures par seconde
• Fonctions : double affichage, MIN/MAX, maintien de la valeur, valeur relative, moyenne, statistiques complètes, contrôle de limites, dB et dBm, déclenchement automatique, unique ou externe
• Enregistrement : 1000 points en mémoire interne pour l'enregistrement manuel, export au format CSV
• Catégorie de mesure : CAT I 1000 V et CAT II 600 V, degré de pollution 2 — usage en intérieur uniquement
• Limites d'entrée : 1000 V continus ou 750 V alternatifs entre HI et LO ; 500 V crête entre LO et la terre ; 200 V crête sur les bornes de détection
• Interface : RS-232, pilotage et interrogation par protocole SCPI, logiciel Windows fourni
• Alimentation : secteur 100-120 V ou 220-240 V alternatifs, sélecteur à l'arrière
• Fusibles : 10 A / 250 V alternatifs en céramique 5 × 20 mm en face avant ; secteur 250 V F1AL en 100-120 V ou 250 V F0,5AL en 220-240 V
• Conditions de spécification : 30 minutes de préchauffage, 23 °C ±5 °C
• Dimensions / masse : 235 × 110 × 295 mm / 3,06 kg
• Référence fabricant : PeakTech 4094

Questions fréquentes

Le PeakTech 4094 mesure-t-il la résistance en quatre fils ?

Oui, sur les calibres 500 Ω, 5 kΩ et 50 kΩ, au moyen des bornes HI Sense et LO Sense en plus des entrées principales. PeakTech recommande cette méthode pour toute résistance inférieure à 100 kΩ, la résistance des cordons et des contacts cessant alors d'être négligeable devant la valeur mesurée.

Jusqu'à quelle fréquence la mesure efficace vraie du 4094 est-elle spécifiée ?

Jusqu'à 1 kHz. PeakTech détaille trois bandes : de 20 à 45 Hz, de 45 à 65 Hz et de 65 Hz à 1 kHz. Au-delà, la valeur affichée n'est plus garantie. Cette limite écarte la mesure sur sortie de variateur ou sur alimentation à découpage, dont les composantes dépassent largement cette bande.

Le PeakTech 4094 convient-il à une mesure sur un tableau électrique ?

Non. Les catégories de mesure déclarées sont CAT I 1000 V et CAT II 600 V. La catégorie CAT II couvre les appareils alimentés par une prise de courant, pas l'installation fixe. Tableaux de distribution, disjoncteurs et boîtes de jonction relèvent de la catégorie CAT III, avec une tension assignée adaptée au point de mesure.

La sonde de température est-elle fournie avec le PeakTech 4094 ?

Non. La fonction accepte un thermocouple de type K ou une sonde à résistance de platine PT100, à commander séparément. La compensation de soudure froide est intégrée à l'appareil, avec une incertitude propre de ±2 °C qui s'ajoute à celle de la sonde employée.

Comment le PeakTech 4094 se pilote-t-il depuis un ordinateur ?

Par son interface RS-232, avec un protocole SCPI documenté dans un manuel de programmation distinct. Les paramètres de liaison série sont réglables depuis l'appareil : vitesse de 1200 à 115200 bauds, nombre de bits de données, parité et bit d'arrêt. Un logiciel Windows accompagne l'appareil.

Combien de mesures le PeakTech 4094 peut-il enregistrer ?

L'enregistrement manuel conserve jusqu'à 1000 relevés en mémoire interne, chaque appui sur la touche dédiée mémorisant la lecture en cours. Les données s'exportent ensuite au format CSV, avec un nom de fichier daté par l'horloge interne. Le double affichage permet d'enregistrer les deux lectures simultanément.

Quelle différence entre le PeakTech 4094 et les modèles 4095 et 4096 ?

Les trois partagent la même notice et le même châssis, mais leurs tableaux de spécifications diffèrent. Le critère le plus net concerne la mesure efficace vraie : spécifiée jusqu'à 1 kHz sur le 4094, elle monte à 100 kHz sur les 4095 et 4096. La résolution et les plages de continuité et de diode varient également.

Ce qu'il faut retenir

Un point tranche le choix entre le 4094 et ses deux grands frères de la même notice, et ce n'est ni l'écran ni le nombre de points. C'est la bande passante de la mesure alternative. Le 4094 la spécifie jusqu'à 1 kHz ; les 4095 et 4096 la portent à 100 kHz. Autrement dit : sur du 50 Hz, de l'audio basse fréquence, du continu et de la résistance, les trois se valent et le 4094 suffit largement. Dès qu'un signal de découpage, une sortie de variateur ou un bruit haute fréquence entre dans le périmètre, il faut monter d'un modèle. Ce critère se décide avant la commande, parce qu'aucun réglage ne le rattrape ensuite.
