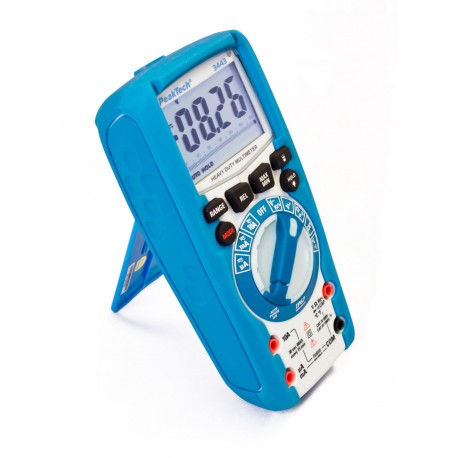

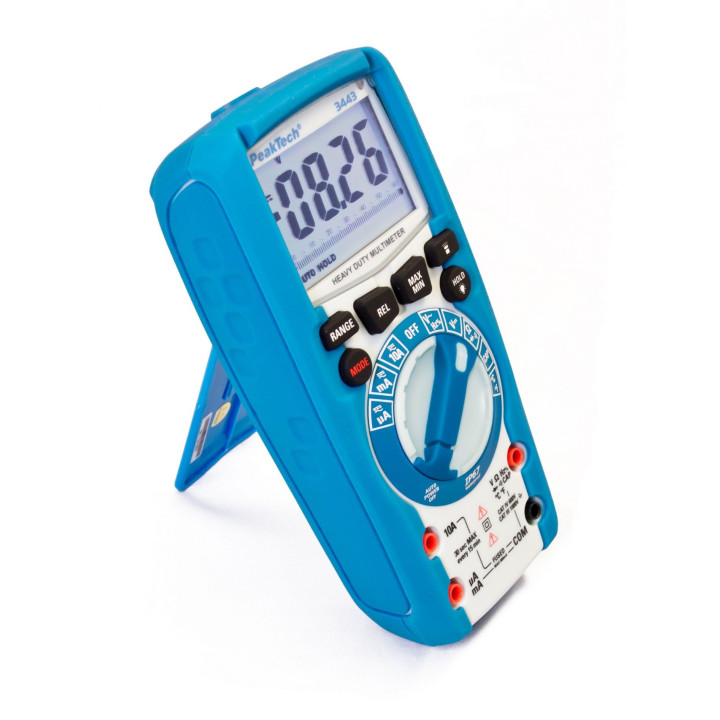

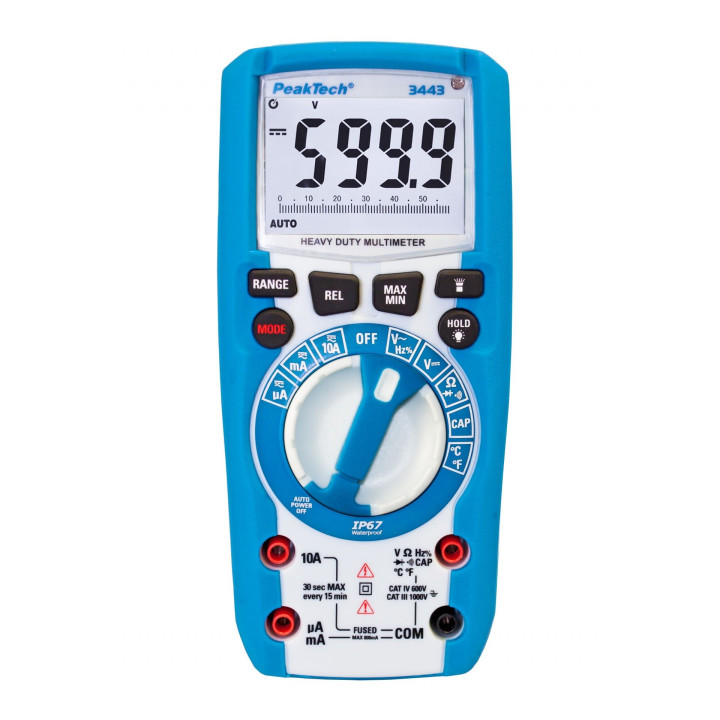

Multimètre numérique étanche IP67 PeakTech ® 3443

Le PeakTech® 3443 est un multimètre numérique de terrain 6000 points qui mesure jusqu'à 1000 V et 10 A, en continu comme en alternatif, dans un boîtier étanche IP67 donné pour une chute de 2 m.

PeakTech range cette série sous l'appellation Heavy-Duty, et trois choix de conception le justifient : l'étanchéité totale, le classement CAT IV 600 V, un éclairage qui couvre l'afficheur, les touches et le sélecteur rotatif. L'appareil vise l'intervention hors atelier, là où les multimètres de paillasse montrent leurs limites.

Spécifications techniques

Cinq calibres en tension continue, de 600 mV à 1000 V, avec 0,1 mV de résolution en bas d'échelle. Quatre en alternatif, de 6 à 1000 V, sur une bande de 40 à 400 Hz. Le courant partage cinq gammes entre continu et alternatif : 600 µA, 6000 µA, 60 mA, 600 mA et 10 A. Résistance de 600 Ω à 60 MΩ, capacité de 40 nF à 4000 µF, fréquence jusqu'à 9,999 kHz au-dessus de 8 Vrms, rapport cyclique de 1 à 99 %, température de −20 à +760 °C avec la sonde type K livrée.

En continu, PeakTech annonce ±(1 % de la lecture + 8 digits) sur 600 mV et 6 V, ±(1 % + 3 digits) sur 60 et 600 V, ±(1,2 % + 3 digits) sur 1000 V. En alternatif, ±(1 % + 5 digits) sur 6 V et ±(1,5 % + 5 digits) sur 1000 V. Résistance ±(1,5 % + 5 digits) jusqu'à 6 MΩ, température ±(3 % + 5 °C), le tout spécifié entre 18 et 28 °C.

L'afficheur LCD compte 6000 points, rétroéclairé, avec polarité automatique et indication « OL ». Trois mesures par seconde, impédance d'entrée supérieure à 10 MΩ.

PeakTech classe l'appareil en catégorie de mesure CAT III 1000 V et CAT IV 600 V, degré de pollution 2, avec une tenue aux transitoires de 8 kV crête, une double isolation et un indice IP67.

Alimentation par quatre piles AAA de 1,5 V avec témoin de tension faible, extinction automatique au bout d'environ quinze minutes. Quatre douilles de 4 mm : 10 A, µA/mA, COM et V/Ω/CAP/Hz%/Temp, avec deux fusibles céramique de 0,8 A/1000 V et 10 A/1000 V. Boîtier de 80 × 175 × 50 mm pour 400 g, de 0 à 40 °C sous 75 % d'humidité relative.

Les fonctions du PeakTech 3443 expliquées

L'étanchéité, l'éclairage des commandes et le double classement CAT creusent l'écart avec un multimètre d'établi. La capacité et le couple MAX/MIN complètent le tableau.

Ce que couvre vraiment l'indice IP67

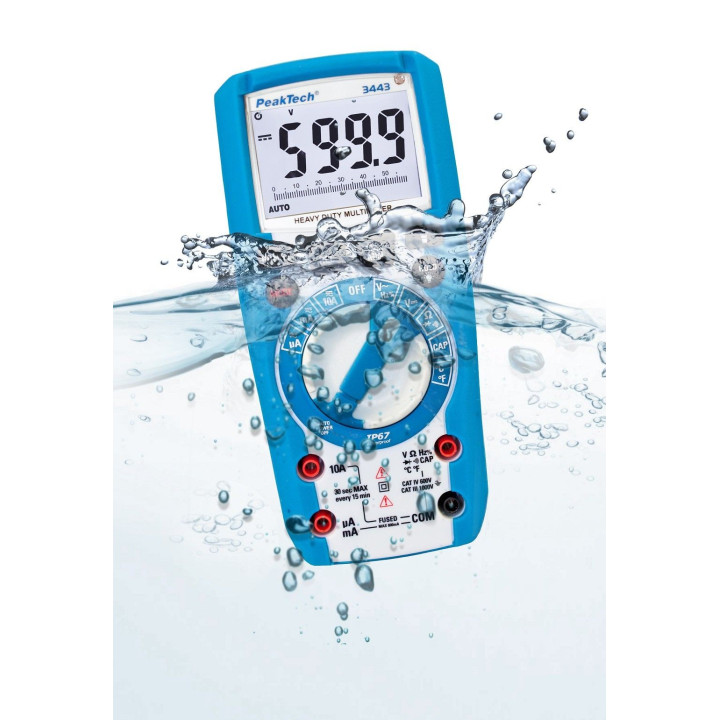

Deux chiffres, deux protections. Le 6 désigne l'étanchéité totale aux poussières, le 7 l'immersion temporaire jusqu'à un mètre. PeakTech y ajoute un test de chute de 2 m, qui relève de la tenue mécanique : les deux se cumulent. Un appareil qui tombe d'un escabeau sur une dalle béton, ou qui prend une averse en toiture, redevient utilisable. Le lendemain, il mesure. L'indice couvre en revanche le boîtier seul : cordons, sondes et adaptateur de température n'en bénéficient pas, et c'est par eux que l'humidité crée un chemin de fuite.

L'éclairage intégral, et pourquoi il change le geste

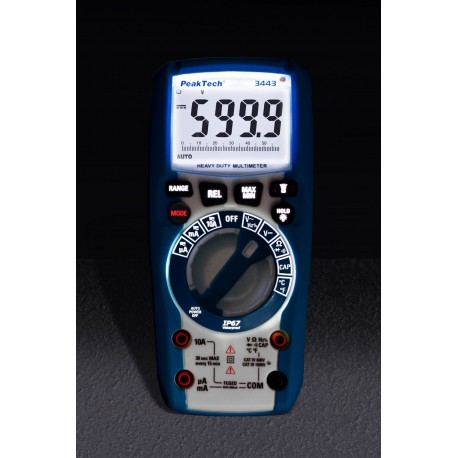

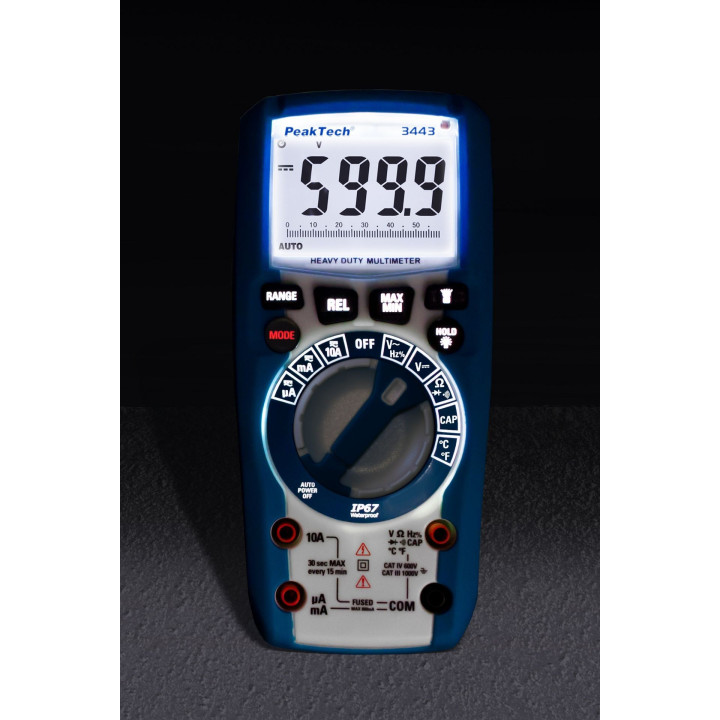

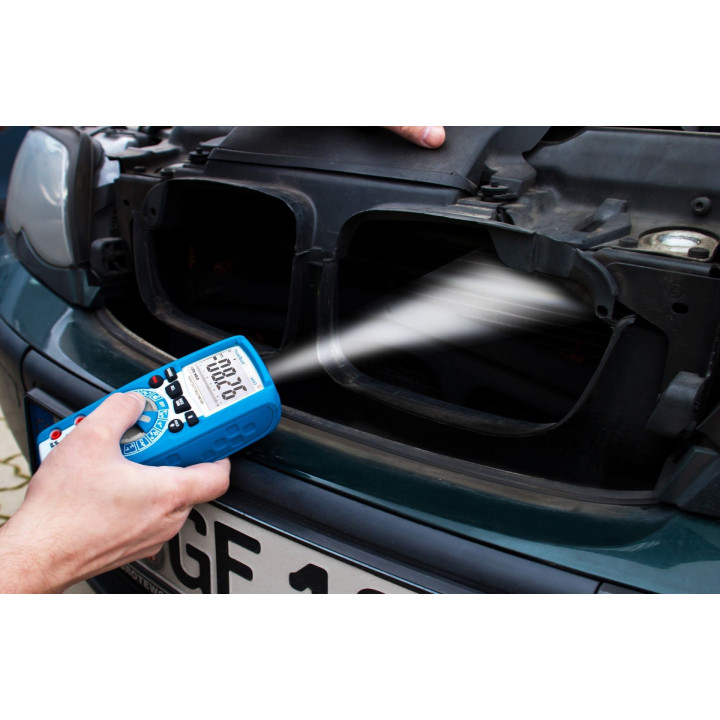

L'afficheur, les commandes et la zone de mesure sont éclairés séparément : rétroéclairage déclenché par photodiode selon la lumière ambiante, touches et sélecteur rotatif lumineux, lampe LED latérale. L'enjeu tient à la fiabilité du geste : dans un local sans plafonnier, lire 600 V au lieu de 60 V vient d'un sélecteur mal positionné que l'on n'a pas vu. Sur un appareil qui accepte 1000 V, l'erreur n'a rien d'anodin. Le rétroéclairage se commande aussi à la main : une pression longue sur la touche HOLD l'allume ou l'éteint, la même touche figeant l'affichage par appui bref.

CAT IV 600 V : ce que la catégorie autorise réellement

Les catégories définies par l'IEC 61010 classent les points d'un réseau selon l'énergie disponible. CAT III désigne la distribution fixe ; CAT IV l'origine de l'installation, comptage, branchement, arrivée aérienne. Le 3443 porte les deux : CAT III 1000 V et CAT IV 600 V. Le couple compte autant que le chiffre. L'appareil accepte donc un tableau divisionnaire jusqu'à 1000 V, et le point de livraison sous 600 V. La tenue de 8 kV crête rend ce classement possible.

La mesure de capacité jusqu'à 4000 µF, et sa limite

L'appareil charge le condensateur à courant constant et mesure le temps mis pour atteindre un seuil. La plage grimpe à 4000 µF, de quoi couvrir les condensateurs de démarrage moteur, avec 0,1 nF de résolution en bas de gamme. Large, donc. Une limite avant de conclure : la mesure ignore la résistance série équivalente. Un électrolytique vieilli affiche sa capacité nominale et se comporte pourtant comme un circuit ouvert, son ESR ayant dérivé. Déchargez le composant et sortez-le du circuit avant de mesurer.

MAX/MIN et la mise hors service de l'extinction automatique

La touche MAX/MIN enregistre les valeurs extrêmes de la session, au rythme d'acquisition de l'appareil : trois mesures par seconde. Ce chiffre fixe la limite de la fonction, puisqu'un transitoire plus bref que 330 ms passe entre deux échantillons. Cela sert à surveiller un phénomène sans rester devant l'écran : chute de tension fugitive, dérive d'une alimentation sur un cycle de production. Un obstacle surgit aussitôt, l'extinction automatique coupant l'appareil au bout d'environ quinze minutes. La parade figure dans la notice : maintenir MODE enfoncée pendant la mise sous tension désactive la fonction jusqu'à l'arrêt suivant. Sans ce geste, un enregistrement d'une heure ne donnera rien.

La documentation constructeur en résumé

La livraison comprend une sacoche, les cordons, la sonde type K avec son adaptateur, quatre piles AAA et la notice. Attention à l'adaptateur : la sonde ne se branche pas directement sur les douilles.

Le constructeur insiste sur des points propres à cette série. Les mesures sur le calibre 10 A sont limitées à 30 secondes ; l'entrée tolère 20 A sur la même durée, suivie de quinze minutes de repos. Le thermocouple étant conducteur, PeakTech interdit tout contact avec une pièce sous tension. Comptez une trentaine de secondes de stabilisation avant de lire une température de surface.

Sur les faibles calibres, entrées en l'air, l'afficheur montre des valeurs fantaisistes qui varient seules. Comportement normal d'une entrée à 10 MΩ : l'indication se stabilise dès que les pointes sont court-circuitées ou appliquées.

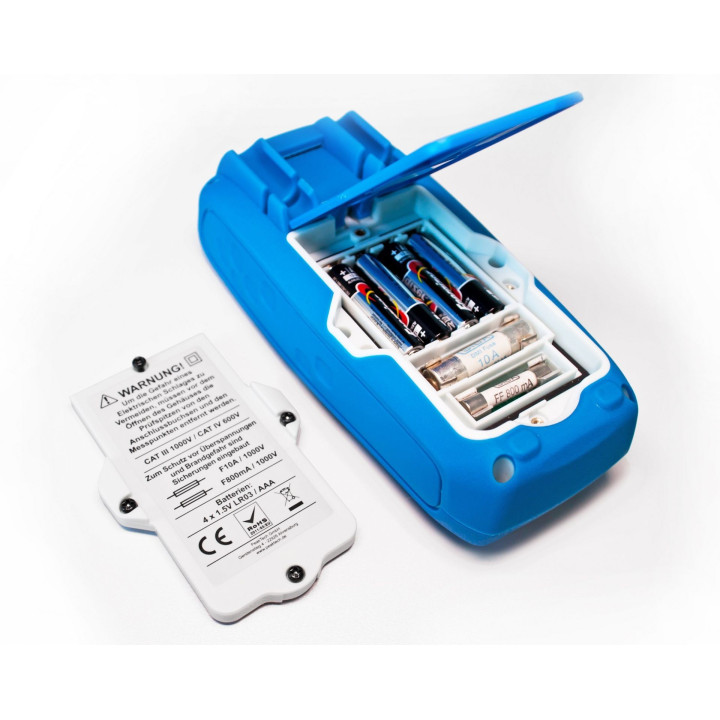

Piles et fusibles partagent un compartiment fermé par une vis à quart de tour. Remplacement à l'identique : 0,8 A/1000 V super-rapide pour la voie µA/mA, 10 A/1000 V rapide pour la voie 10 A.

Notice d'utilisation PeakTech 3443 au format PDF (version française)

Le PeakTech 3443 en situation : exemples concrets

Un appareil étanche, classé CAT IV 600 V et lisible dans le noir a un terrain précis : l'intervention hors atelier, sur des points de réseau que peu de multimètres portables acceptent.

Contrôle au point de livraison

Coffret de branchement, comptage, arrivée aérienne relèvent du CAT IV. Le 3443 les accepte jusqu'à 600 V, ce qui couvre le triphasé 400 V entre phases avec de la marge.

Maintenance en local technique et en gaine

Chaufferie, sous-station, vide sanitaire, local sans plafonnier. L'éclairage intégral évite la frontale et libère une main.

Installations photovoltaïques

Le calibre 1000 V continu correspond aux tensions de chaîne, et l'IP67 encaisse un contrôle en toiture sous averse. La mesure de courant plafonne à 10 A en direct.

Dépannage de moteurs et d'armoires

Condensateur de démarrage jusqu'à 4000 µF, enroulement dès 600 Ω pleine échelle, température d'un palier ou d'un départ moteur à la sonde type K.

Ambiances sévères et chantier

Atelier poussiéreux, agroalimentaire lavé au jet, second œuvre. L'étanchéité et le test de chute visent ces environnements où un appareil standard lâche par le sélecteur rotatif ou une douille encrassée plutôt que par l'électronique.

Ce que le PeakTech 3443 apporte sur le terrain

Le classement CAT IV 600 V combiné au CAT III 1000 V ouvre des points de mesure que la plupart des multimètres de ce niveau ne couvrent pas. L'IP67 avec test de chute de 2 m vient ensuite : c'est la différence entre un appareil que l'on protège et un appareil que l'on utilise. S'y ajoutent l'éclairage complet des commandes et des 400 g raisonnables pour un boîtier de cette classe.

Le tableau a son revers, et le premier point est structurant : le 3443 ne mesure pas en valeur efficace vraie. Sa réponse en alternatif repose sur une valeur moyenne calibrée sur sinusoïde, ce que confirme sa bande passante de 400 Hz contre 2 kHz sur les 3444 et 3445. Sur une sortie de variateur ou une alimentation à découpage, la lecture s'écarte du réel. Si votre parc comporte de la variation de vitesse, orientez-vous vers un multimètre True RMS. Seconde réserve, la précision de base en continu, ±1 %, reste moyenne : ce modèle achète de la robustesse et de la sécurité, pas de la finesse métrologique.

Démarrer avec le PeakTech 3443

À la mise sous tension, la sélection automatique de gamme est toujours active. La touche RANGE bascule en manuel et fait défiler les calibres ; un appui long de deux secondes ramène en automatique.

La touche MODE porte l'essentiel de la logique. Sur les positions de courant et de tension, elle commute continu et alternatif ; sur la position Ω, elle fait tourner résistance, diode et continuité ; sur la position température, elle choisit Celsius ou Fahrenheit. Vérifiez le symbole affiché avant de conclure.

Côté branchement, le cordon noir va toujours sur COM. Le rouge occupe la douille V/Ω/CAP/Hz%/Temp pour tout sauf le courant, la douille µA/mA jusqu'à 600 mA, la douille 10 A au-delà. Insérez toujours l'appareil en série pour une mesure de courant : appliquer les pointes en parallèle sur une source revient à la court-circuiter à travers le fusible.

Sur le calibre 600 mV continu, la notice recommande la fonction REL pour annuler l'offset avant de mesurer.

Sondes, cordons et compléments

Les cordons livrés couvrent l'usage courant, mais un appareil classé CAT IV impose une vigilance sur toute la chaîne de mesure : un cordon de catégorie inférieure ramène l'ensemble à son propre niveau. En environnement CAT III et CAT IV, les capuchons de protection des pointes restent en place, ce qui limite la longueur exposée à quelques millimètres.

Ce qui manque ensuite dépend du métier. Des pinces crocodile à douille 4 mm, pour libérer les mains pendant un enregistrement MAX/MIN ; une seconde sonde à thermocouple dès que la mesure sort du contact de surface ; un jeu de fusibles céramique aux valeurs exactes, 0,8 A/1000 V et 10 A/1000 V, qui ne sont pas des formats courants. Deux rayons couvrent ces références : les accessoires de mesure PeakTech d'une part, les cordons de mesure de l'autre.

Pour quels utilisateurs ?

Ce modèle s'adresse aux métiers qui mesurent ailleurs qu'à l'établi, sur des points de réseau à forte énergie disponible.

L'électricien d'installation y trouve son classement : le CAT IV 600 V couvre le coffret de branchement et le comptage, ce qu'un multimètre d'atelier ne permet pas. Le technicien de maintenance industrielle retient l'étanchéité et la tenue mécanique, avec la capacité et la température pour le diagnostic moteur.

L'installateur photovoltaïque est servi par le calibre 1000 V continu et un boîtier qui supporte la toiture. Le technicien itinérant apprécie l'éclairage intégral et la sacoche, sur des interventions où l'on ne choisit pas ses conditions.

Trois profils le trouveront moins adapté : le laboratoire, qui cherche mieux que 6000 points et ±1 % ; l'atelier d'électronique, où l'étanchéité ne sert à rien ; la maintenance de variateurs, qui réclame la valeur efficace vraie. Pour un contrôle réglementaire d'installation, ce sont les testeurs d'installations électriques qui prennent le relais.

Résumé des caractéristiques techniques

• Type d'appareil : multimètre de terrain, gamme automatique et manuelle
• Grandeurs : tension et courant AC/DC, résistance, capacité, fréquence, rapport cyclique, continuité, diode, température
• Calibres : V DC 600 mV–1000 V • V AC 6–1000 V (40–400 Hz) • A DC/AC 600 µA–10 A • R 600 Ω–60 MΩ • C 40 nF–4000 µF • f ≤ 9,999 kHz • T −20 à +760 °C
• Précision : ±(1 % + 8 digits) en V DC 600 mV/6 V • ±(1,5 % + 5 digits) en V AC 1000 V et en résistance jusqu'à 6 MΩ • ±(3 % + 5 °C) en température
• Affichage : LCD 6000 points, polarité automatique, indication « OL », 3 mesures/s
• Éclairage : rétroéclairage à photodiode, touches et sélecteur lumineux, lampe LED latérale
• Fonctions : HOLD, MAX/MIN, valeur relative REL, commutation AC/DC par touche MODE, extinction automatique désactivable
• Catégorie de mesure : CAT III 1000 V et CAT IV 600 V, pollution 2, tenue 8 kV crête
• Protection : IP67, test de chute 2 m, double isolation
• Alimentation : 4 piles AAA 1,5 V, témoin de pile faible
• Interfaces : 4 douilles de 4 mm (10 A, µA/mA, COM, V/Ω/CAP/Hz%/Temp) • entrée > 10 MΩ • fusibles céramique 0,8 A et 10 A / 1000 V
• Température de fonctionnement : 0 à 40 °C, < 75 % HR • stockage −10 à +60 °C • précision de 18 à 28 °C
• Dimensions / masse : 80 × 175 × 50 mm / 400 g
• Livré avec : sacoche, cordons, sonde type K + adaptateur, 4 piles AAA, notice
• Référence fabricant : PeakTech P 3443

Questions fréquentes

Le PeakTech 3443 mesure-t-il en valeur efficace vraie ?

Non. La notice réserve la mesure True RMS aux 3444 et 3445 ; le 3443 travaille en valeur moyenne calibrée sur sinusoïde. Sa bande passante le confirme : 40 à 400 Hz, contre 40 à 2000 Hz sur les modèles supérieurs. Sur un signal découpé, la lecture reste approximative.

Que signifie le classement CAT III 1000 V et CAT IV 600 V ?

Que l'appareil accepte tableaux divisionnaires et départs moteur jusqu'à 1000 V, et les points d'origine de l'installation, comptage ou coffret de branchement, jusqu'à 600 V. Plus le point est proche de la source, plus l'énergie disponible en cas de défaut est élevée : d'où la double spécification.

Peut-on utiliser le 3443 sous la pluie ?

Le boîtier est donné IP67 par PeakTech, soit étanche aux poussières et à l'immersion temporaire. La notice exige toutefois des poignées de cordons et de sondes complètement sèches lors d'un travail en extérieur ou en milieu humide : l'indice couvre l'appareil, pas la chaîne de mesure entière.

Comment désactiver l'extinction automatique ?

En maintenant la touche MODE enfoncée pendant la mise sous tension. L'icône d'arrêt automatique disparaît de l'écran et ne revient qu'au prochain allumage. Sans cette manipulation, l'appareil se coupe quinze minutes après le dernier appui, ce qui interrompt tout enregistrement MAX/MIN.

Quelle sonde de température faut-il, et est-elle fournie ?

Une sonde à thermocouple de type K, livrée avec son adaptateur : elle ne se branche pas directement sur les douilles de mesure. La plage couvre −20 à +760 °C au dixième de degré. Comptez une trentaine de secondes de stabilisation, et jamais de contact avec une pièce sous tension.

Ce qu'il faut retenir

Le véritable arbitrage se joue à l'intérieur de la série Heavy-Duty, entre 3443, 3444 et 3445, qui partagent boîtier, étanchéité et classement de sécurité. Ce qui les sépare tient à la nature des signaux rencontrés. Sur du réseau à 50 Hz, des enroulements, des batteries et des résistances chauffantes, le 3443 suffit. Dès qu'un variateur ou un onduleur entre dans le périmètre à entretenir, la question change de nature et aucune méthode de mesure ne rattrape l'écart. Choisissez donc sur la nature du signal, pas sur la longueur de la liste de fonctions. Les modèles correspondants figurent dans la gamme PeakTech et au catalogue mesure électrotechnique.
