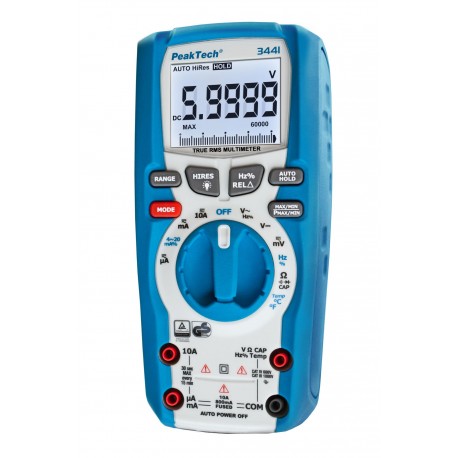

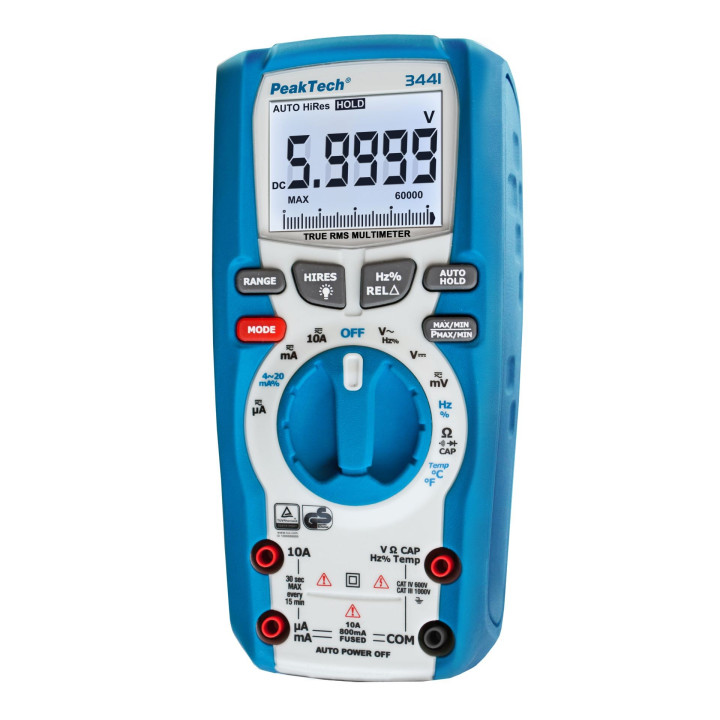

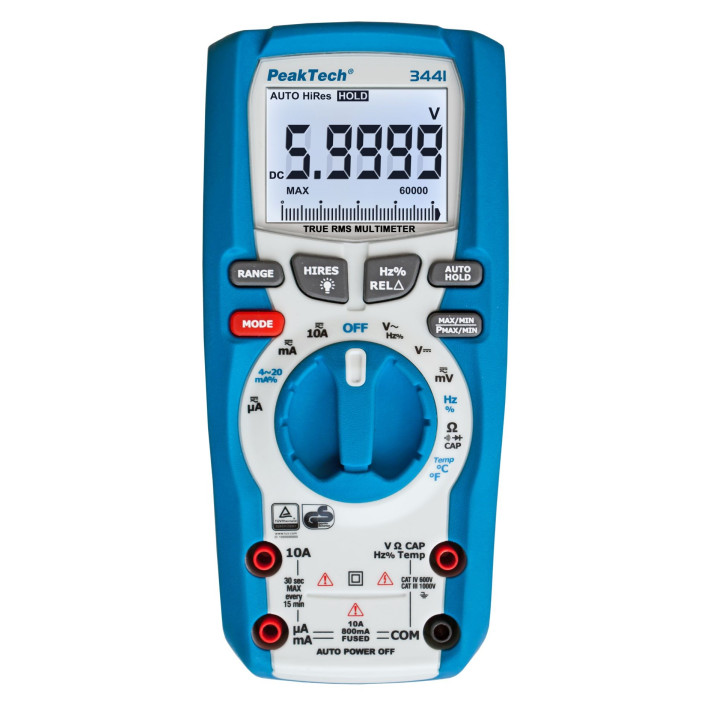

Multimètre numérique 60000 points PeakTech P3441

Le PeakTech® 3441 est un multimètre numérique True RMS dont l'affichage se commute entre 6000 et 60000 points, qui mesure jusqu'à 1000 V et 10 A en continu comme en alternatif, avec une fonction de boucle de courant 4-20 mA.

Ce qui le sort du lot tient à la double résolution, à un filtre passe-bas pour les signaux découpés et au double classement CAT III 1000 V / CAT IV 600 V. Il occupe le haut de la gamme des multimètres True RMS, orienté instrumentation industrielle.

Spécifications techniques

Cinq calibres de tension, identiques en continu et en alternatif, de 600 mV à 1000 V, avec 0,01 mV de résolution en mode haute définition. Cinq gammes de courant de 600 µA à 10 A, AC et DC. Résistance de 600 Ω à 60 MΩ, capacité de 60 nF à 6000 µF, fréquence jusqu'à 10 MHz, rapport cyclique de 0,001 à 99,90 %, température de −50 à +760 °C.

Précisions annoncées en mode haute définition : ±(0,9 % + 5 digits) en continu jusqu'à 600 V, ±(1,2 % + 5 digits) sur 1000 V. En alternatif, ±(1 % + 5 digits) de 50 Hz à 1 kHz et ±(3 % + 5 digits) de 1 à 5 kHz. Résistance ±(1,2 % + 5 digits), température ±(2,0 % + 3,0 °C), le tout spécifié entre 18 et 28 °C.

La valeur efficace vraie couvre 50 Hz à 5 kHz, large pour un portatif. L'impédance d'entrée dépasse 10 MΩ, l'affichage se rafraîchit trois fois par seconde et signale le dépassement par « OL ». PeakTech classe l'appareil en catégorie de mesure CAT III 1000 V et CAT IV 600 V, degré de pollution 2, avec une tenue de 8 kV crête, une double isolation et un test de chute de 2 m. Aucun indice IP n'est déclaré.

Alimentation par quatre piles AAA de 1,5 V, témoin de pile faible, extinction automatique désactivable. Quatre douilles de 4 mm et deux fusibles céramique 0,8 A/1000 V et 10 A/1000 V. Boîtier de 80 × 175 × 50 mm pour 400 g, de 5 à 40 °C, stockage de −20 à +60 °C, altitude limitée à 2000 m.

Ce que font vraiment les fonctions de mesure

Résolution commutable, boucle 4-20 mA, filtre passe-bas, capture de crête et Auto-Hold : voilà le modèle. La première demande une mise au point avant achat.

60000 points contre ±0,9 % : résolution et précision ne sont pas la même chose

Une pression longue sur HIRES fait passer l'affichage de 6000 à 60000 points. Sur le calibre 60 V, le dernier chiffre vaut alors 1 mV. La précision de base, elle, ne bouge pas : ±(0,9 % + 5 digits). Sur une lecture de 60 V, cela fait environ 0,55 V d'incertitude. Six cents fois le dernier chiffre affiché. Le millivolt affiché ne dit donc pas où se situe la valeur vraie. Il permet de voir une variation : une dérive de quelques millivolts devient visible, même si le niveau absolu reste incertain. C'est l'usage auquel cette résolution est destinée.

La boucle 4-20 mA lue directement en pourcentage

Une position dédiée du sélecteur convertit le courant de boucle en pourcentage d'échelle : 4 mA affiche 0 %, 20 mA affiche 100 %, et l'appareil descend à −25 % pour 0 mA. Cette dernière graduation est la plus utile : un capteur sain ne descend jamais sous 4 mA, donc une lecture négative signe un fil coupé ou un transmetteur mort. Sur une boucle de régulation, plus besoin de convertir mentalement 11,2 mA en 45 % devant l'armoire. Peu de portatifs embarquent cette fonction.

Le filtre passe-bas et les 5 kHz de bande passante

En sortie de variateur de vitesse, la tension n'est pas une sinusoïde mais une modulation de largeur d'impulsion : sans traitement, la lecture n'a pas de sens. Le filtre passe-bas, activé par la touche MODE en mesure alternative, élimine les composantes de découpage pour ne conserver que la fondamentale. À l'inverse, pour observer le haut du spectre, la bande passante True RMS monte à 5 kHz, contre 400 Hz à 1 kHz sur la plupart des portatifs. Deux outils opposés, deux besoins distincts.

PeakMAX et PeakMIN : ce que MIN/MAX laisse passer

La fonction MIN/MAX ordinaire échantillonne au rythme de l'appareil, trois fois par seconde. Un transitoire plus bref passe entre deux mesures. Un appui long sur MAX/MIN bascule en PeakMAX et PeakMIN, qui capturent les crêtes à partir de 1 ms : trois cents fois plus fin. C'est ce qu'il faut pour voir l'amplitude réelle d'une surtension de commutation ou d'un appel de courant au démarrage, là où MIN/MAX lisse et sous-évalue. Le mode AVG, accessible sur le même bouton, donne la moyenne de la session.

L'Auto-Hold, ou la mesure sans regarder l'écran

Le Data Hold classique fige la valeur quand vous appuyez. Encore faut-il pouvoir appuyer au bon moment, ce qui suppose de voir l'écran. Deux secondes sur AUTO/HOLD activent l'Auto-Hold : l'appareil détecte lui-même qu'une valeur s'est stabilisée et la conserve. Vous posez les pointes en fond d'armoire, vous ressortez, vous lisez. La fonction se distingue du MAX/MIN, qui garde un extremum : l'Auto-Hold retient la dernière valeur jugée stable, au rythme d'acquisition de trois mesures par seconde. Sur un appareil spécifié CAT IV 600 V, l'intérêt dépasse le confort : moins de temps passé en contorsion devant des bornes sous tension.

La documentation constructeur en résumé

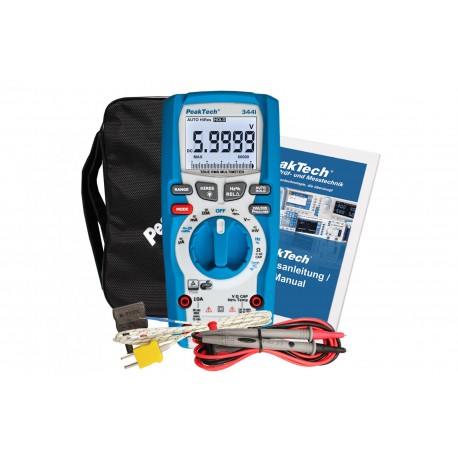

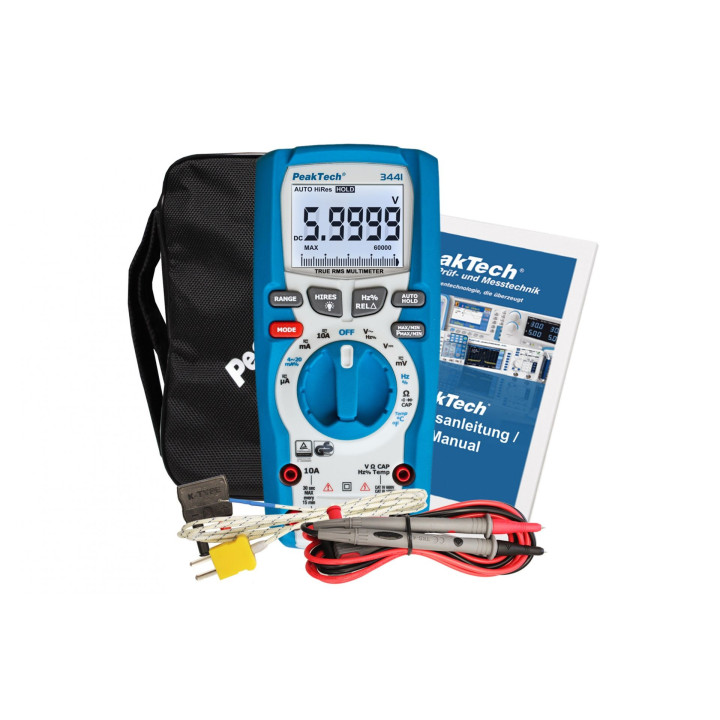

La livraison comprend un sac, les cordons, le capteur de température avec son adaptateur, les piles et la notice.

Contrairement à beaucoup d'appareils de cette classe, l'appareil protège toutes ses entrées au même niveau : 1000 V sur la tension, la résistance, la capacité, la fréquence, la diode, la continuité et la température. Seules les voies de courant divergent, avec 0,8 A sur l'entrée µA/mA et 10 A sur l'entrée dédiée, toutes deux sous 1000 V.

Deux contraintes de durée encadrent l'usage. Sur le calibre 10 A, 30 secondes au plus, une pointe à 20 A étant tolérée sur la même fenêtre avant dix minutes de repos. En température de surface, à l'inverse, il faut attendre : une trentaine de secondes avant que la lecture se fixe. Et le capteur conduisant le courant, il ne s'approche d'aucune pièce alimentée.

L'extinction automatique se désactive en maintenant MODE enfoncé au moment d'allumer : l'écran affiche alors « 10FF ». La notice donne deux durées différentes pour ce délai selon le chapitre consulté, il vaut mieux s'y reporter directement. Piles et fusibles partagent un compartiment fermé par une vis à quart de tour, avec remplacement à l'identique en 0,8 A/1000 V et 10 A/1000 V.

Notice d'utilisation PeakTech 3441 au format PDF (version française)

Le PeakTech 3441 en situation : exemples concrets

La combinaison boucle 4-20 mA, filtre passe-bas et capture de crête dessine un profil précis : l'instrumentation et la maintenance industrielles, plutôt que l'installation électrique courante.

Contrôle de boucles de régulation

Vérifier la sortie d'un transmetteur de pression ou de niveau, contrôler une consigne de vanne. La lecture directe en pourcentage se compare immédiatement à la valeur affichée par l'automate.

Maintenance sur machine à variation de vitesse

Le filtre passe-bas rend la mesure exploitable en sortie de variateur. Sans lui, le chiffre lu ne veut rien dire, et c'est la première cause de diagnostic erroné sur ce type d'installation.

Recherche de défaut fugitif

PeakMAX capture les transitoires au-delà de 1 ms, ce qui met en évidence une surtension de commutation ou un appel de courant que la mesure ordinaire ne voit jamais passer.

Intervention en amont d'installation

Le classement CAT IV 600 V ouvre le comptage et le coffret de branchement, le CAT III 1000 V couvrant les tableaux divisionnaires et les départs moteur.

Mise au point et essais de prototype

Le mode 60000 points rend visible une dérive de quelques millivolts sur une alimentation en cours de réglage, et l'Auto-Hold enregistre la valeur stabilisée quand les deux mains tiennent les pointes.

Ce que le PeakTech 3441 apporte sur le terrain

La fonction 4-20 mA arrive en tête des différenciateurs, parce qu'elle remplace un appareil séparé dans un atelier d'instrumentation. Le filtre passe-bas suit de près, pour la même raison sur les installations à variation de vitesse. S'y ajoutent la capture de crête à 1 ms, le double classement CAT III 1000 V / CAT IV 600 V et un boîtier tenu à 2 m de chute.

Deux points appellent une lecture attentive. Le premier tient à la précision de base, ±0,9 % en continu : c'est correct pour du terrain, mais nettement en retrait des multimètres de la même tranche affichant 0,05 %. Les 60000 points ne compensent pas cet écart, ils servent à autre chose. Le second point est l'absence d'indice IP déclaré, malgré un boîtier robuste : le test de chute couvre la mécanique, pas l'humidité. Notez enfin l'absence d'interface de données, réservée au modèle 3442 : aucun enregistrement n'est possible sur le 3441, ce qui exclut le suivi d'un phénomène dans la durée.

Mise en œuvre pas à pas

Rien à régler au démarrage : la gamme automatique prend la main. RANGE la débraye et fait défiler les calibres, deux secondes d'appui la rétablissent.

L'essentiel passe par quatre touches. MODE commute continu et alternatif, fait tourner résistance, diode, continuité et capacité, et active le filtre passe-bas en mesure alternative. HIRES allume le rétroéclairage par appui bref, change la résolution par appui long. Hz%/ΔREL alterne fréquence et rapport cyclique, et active la valeur relative si on la maintient une seconde. AUTO/HOLD fige la valeur, ou passe en Auto-Hold après deux secondes.

La valeur relative sert notamment à annuler la résistance propre des cordons, que la notice situe entre 0,2 et 1 Ω : court-circuitez les pointes, maintenez REL, l'affichage repart de zéro.

Rappel pour le courant : circuit ouvert au point de contrôle, appareil inséré dans la boucle. Jusqu'à 600 mA, cordon rouge sur µA/mA ; au-dessus, sur la douille 10 A.

Avec quels accessoires compléter le PeakTech 3441 ?

Un point de méthode avant la liste : en CAT IV, le maillon faible fixe le niveau de l'ensemble. Un cordon déclassé annule le bénéfice du boîtier, et les capuchons des pointes ne se retirent pas dans cet environnement, ce qui limite la longueur exposée à quelques millimètres.

Les besoins d'instrumentation dictent la suite. Une capture PeakMAX suppose des pointes immobiles pendant l'événement : des pinces crocodile à douille 4 mm résolvent le problème. L'appareil descendant à −50 °C, la sonde thermocouple se choisit sur la plage réellement pratiquée. Reste le consommable, 0,8 A et 10 A sous 1000 V, à garder en réserve. Voir le rayon accessoires de mesure PeakTech et, pour la connectique, les cordons de mesure.

Pour quels utilisateurs ?

Ce modèle vise les métiers de l'instrumentation et de la maintenance industrielle, plus que l'électricité de bâtiment.

Le technicien en instrumentation est le destinataire le plus évident : la boucle 4-20 mA lue en pourcentage lui épargne un appareil et une conversion à chaque point. Le technicien de maintenance industrielle retient le filtre passe-bas et la capture de crête, pour le diagnostic sur variateur et sur démarrage moteur.

L'électricien intervenant en amont bénéficie du CAT IV 600 V, qui autorise le comptage et le branchement. Le bureau d'études, enfin, utilisera surtout le mode 60000 points pour observer des variations fines sur un prototype.

Il est moins adapté à la métrologie et au contrôle documentaire, où les ±0,9 % de précision de base ne suffisent pas ; au travail en extérieur ou en milieu humide, faute d'indice IP déclaré ; et à l'enregistrement de mesures, qui demande le modèle 3442 et son interface. Un contrôle réglementaire, enfin, sort complètement du domaine d'un multimètre et appelle un testeur d'installations électriques.

Résumé des caractéristiques techniques

• Type d'appareil : multimètre True RMS, affichage commutable 6000 / 60000 points
• Grandeurs : tension et courant AC/DC, résistance, capacité, fréquence, rapport cyclique, continuité, diode, température, 4-20 mA
• Calibres : V AC/DC 600 mV–1000 V (résolution 0,01 mV) • A AC/DC 600 µA–10 A (20 A / 30 s) • R 600 Ω–60 MΩ • C 60 nF–6000 µF • f ≤ 10 MHz • rapport cyclique 0,001–99,90 % • T −50 à +760 °C
• Précision (HiRes) : ±(0,9 % + 5 dgt) en V DC ≤ 600 V • ±(1 % + 5 dgt) en V AC 50 Hz–1 kHz • ±(1,2 % + 5 dgt) en R • ±(2,0 % + 3,0 °C) en T
• True RMS : bande passante 50 Hz à 5 kHz • filtre passe-bas commutable en tension alternative
• Affichage : LCD commutable 6000 / 60000 points (59999 affichés), rétroéclairage, polarité automatique, « OL », 3 mesures/s
• Fonctions : HOLD et Auto-Hold, MAX/MIN/AVG, PeakMAX/PeakMIN (> 1 ms), valeur relative REL, Hz%/ΔREL, RANGE, extinction automatique désactivable
• Catégorie de mesure : CAT III 1000 V et CAT IV 600 V, degré de pollution 2, tenue 8 kV crête, double isolation
• Robustesse : test de chute 2 m • aucun indice IP déclaré, usage intérieur
• Alimentation : 4 piles AAA 1,5 V, témoin de pile faible
• Connectique : 4 douilles de 4 mm • entrée > 10 MΩ • fusibles céramique 0,8 A et 10 A sous 1000 V
• Fonctionnement : 5 à 40 °C • stockage −20 à +60 °C • précision de 18 à 28 °C • altitude ≤ 2000 m
• Dimensions / masse : 80 × 175 × 50 mm / 400 g
• Livré avec : sac, cordons, capteur de température + adaptateur, piles, notice
• Référence fabricant : PeakTech P 3441

Questions fréquentes

60000 points signifient-ils que l'appareil est plus précis ?

Non, et la distinction est essentielle. Les 60000 points décrivent la finesse de lecture : 1 mV sur le calibre 60 V. La précision reste à ±(0,9 % + 5 digits), soit environ 0,55 V d'incertitude à 60 V. La haute résolution sert à suivre une variation, pas à établir une valeur absolue.

À quoi sert la fonction 4-20 mA % ?

Elle convertit directement le courant d'une boucle industrielle en pourcentage d'échelle : 4 mA correspond à 0 %, 20 mA à 100 %. L'affichage descend à −25 % pour 0 mA, ce qui révèle immédiatement un fil coupé ou un transmetteur défaillant, puisqu'un capteur sain ne passe jamais sous 4 mA.

Quelle différence entre le PeakTech 3441 et le 3442 ?

Une seule : le 3442 ajoute une interface Bluetooth 4.0 pour transmettre les valeurs vers un téléphone ou un PC. Fonctions de mesure, calibres, précisions et classement de sécurité sont identiques d'un modèle à l'autre. Sans besoin d'enregistrement, le 3441 suffit.

Quand faut-il activer le filtre passe-bas ?

En mesure de tension alternative sur un signal découpé : sortie de variateur de vitesse, alimentation à découpage, gradateur. Le filtre élimine les composantes haute fréquence pour ne garder que la fondamentale. Sans lui, la lecture intègre le découpage et n'a pas de signification exploitable.

Peut-on intervenir sur un coffret de branchement ?

Oui, dans la limite de 600 V. PeakTech classe l'appareil en CAT IV 600 V, ce qui couvre l'origine de l'installation, comptage et arrivée comprise, et en CAT III 1000 V pour la distribution fixe en aval. La tenue aux transitoires est donnée à 8 kV crête.

Ce qu'il faut retenir

Cet appareil se choisit sur trois fonctions, pas sur ses chiffres d'affichage. La boucle 4-20 mA, le filtre passe-bas et la capture de crête à 1 ms répondent chacune à une situation précise que la plupart des portatifs traitent mal ou pas du tout. Si aucune ne fait partie de votre quotidien, un modèle plus simple rendra le même service, et un modèle plus précis conviendra mieux au contrôle documentaire. Si les trois vous parlent, en revanche, le 3441 remplace deux appareils. Le reste du catalogue figure dans la gamme PeakTech, avec les autres multimètres PeakTech et l'ensemble du rayon mesure électrotechnique.



Certaines parties du texte de cette page ont été créées ou modifiées par IA.
