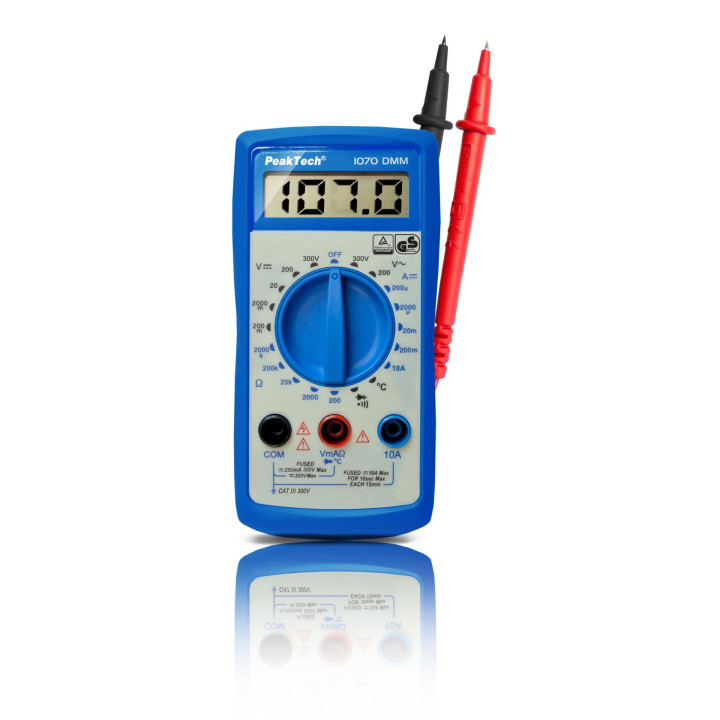

Multimètre numérique de poche PeakTech ® P1070

Le PeakTech® 1070 est un multimètre numérique de poche qui mesure la tension continue et alternative jusqu'à 300 V, le courant continu jusqu'à 10 A et la température jusqu'à 1000 °C avec la sonde à thermocouple livrée, sur un afficheur LCD de 2000 points.

Six fonctions réparties sur dix-neuf positions de commutateur, 125 g sur la balance, et le choix assumé du calibre manuel : pas de recherche de gamme, la valeur s'établit dès le contact des pointes. PeakTech le positionne en entrée de sa gamme de multimètres, pour l'atelier d'électronique, le laboratoire de travaux pratiques et la maintenance de petits équipements.

Spécifications techniques

En tension continue, cinq calibres : 200 mV, 2 V, 20 V, 200 V et 300 V, avec une résolution qui descend à 100 µV. En alternatif, deux calibres seulement : 200 V et 300 V, sur une bande de 40 à 400 Hz. Le courant continu couvre 200 µA, 2000 µA, 20 mA, 200 mA et 10 A. Aucun calibre de courant alternatif sur ce modèle. La résistance s'étend sur cinq gammes, de 200 Ω à 2 MΩ, sous 3,2 V à vide au maximum. Le buzzer de continuité se déclenche sous un seuil situé entre 20 et 150 Ω ; le test de diode travaille sous 2,8 V continus et 1,2 mA.

Précision annoncée : ±(0,5 % de la lecture + 5 digits) sur les calibres 200 mV et 2 V continus, ±(0,8 % + 5 digits) sur 20 V et 200 V, ±(1,0 % + 5 digits) sur 300 V. En alternatif, l'écart monte à ±(1,2 % + 10 digits). Les gammes de résistance tiennent ±(1,2 % + 5 digits), la température ±(2 % + 3 digits).

L'afficheur LCD utilise des chiffres de 13 mm, compte 3½ digits soit 1999 points affichables, gère seul la polarité et signale le dépassement par un « OL ». PeakTech classe l'appareil en catégorie de mesure CAT III 300 V, degré de pollution 2. Aucun indice IP n'est déclaré : l'usage prévu est intérieur.

Alimentation par une pile 9 V (6F22), avec témoin de tension faible. Trois douilles de 4 mm en façade : 10 A, V/Ω/mA et COM. L'impédance d'entrée vaut 1 MΩ sur toutes les gammes, avec deux fusibles céramique F 250 mA/300 V et F 10 A/300 V sur les voies de courant. Boîtier de 70 × 140 × 30 mm, 125 g. Fonctionnement de 0 à +40 °C sous 75 % d'humidité relative, stockage de −10 à +50 °C.

Ce que font vraiment les fonctions de mesure

Le mode alternatif, le calibre manuel, la sonde thermocouple et le couple points/précision décident de ce que vous lisez à l'écran. Deux d'entre eux marquent aussi les limites de l'appareil.

Mode alternatif : ce que le 1070 mesure réellement

La notice PeakTech est explicite : le mode alternatif redresse le signal, en calcule la valeur moyenne, puis applique le facteur de forme d'une sinusoïde. La lecture est juste sur une tension secteur propre, fausse sur tout le reste : en sortie de gradateur, de variateur ou d'alimentation à découpage, l'écart atteint couramment 20 à 40 %. La bande acceptée, 40 à 400 Hz, dit la même chose. Sur un éclairage LED gradable ou un chauffage à découpage, prenez l'indication du 1070 pour un ordre de grandeur, pas pour une mesure.

Pourquoi le calibre manuel affiche plus vite

Les dix-neuf positions du commutateur donnent accès directement à la gamme voulue. L'appareil ne balaie pas les plages successives : il mesure sur celle que vous avez choisie, et l'affichage se stabilise immédiatement. Sur une série répétitive, vérifier trente points d'une carte tous à 5 V, le gain de temps est net. Contrepartie : vous devez estimer l'ordre de grandeur avant de mesurer. Pas de filet. Devant une tension inconnue, partez du calibre 300 V : au-delà, l'entrée V/Ω/mA n'encaisse plus rien, la limite étant de 300 V continus ou efficaces.

La sonde type K et la mesure jusqu'à 1000 °C

La sonde livrée exploite l'effet Seebeck : la jonction de deux métaux produit une tension proportionnelle à l'écart de température, que l'appareil convertit après compensation de soudure froide. La plage couvre 0 à 1000 °C au degré près, à ±(2 % + 3 digits), soit environ ±7 °C sur une lecture de 200 °C. L'erreur dominante vient pourtant d'ailleurs : du contact. Une sonde filaire posée sans pression sur un dissipateur lit plusieurs dizaines de degrés en dessous du réel. Sans sonde branchée, l'écran affiche la température interne du boîtier.

2000 points et ±(% + digits) : ce que l'affichage donne vraiment

Deux notions se confondent souvent. Les 2000 points décrivent la finesse de lecture : sur le calibre 20 V, le dernier chiffre vaut 10 mV. La précision additionne un pourcentage de la lecture et un nombre de digits. Sur 12,00 V en calibre 20 V : 0,8 % de 12 V font 0,096 V, plus 5 digits à 10 mV soit 0,05 V. Total ±0,146 V, environ 1,2 % de la valeur lue. En bas de calibre, le même calcul est nettement moins flatteur.

Notice, livraison et mise en service

L'appareil arrive avec ses cordons de test, la sonde à thermocouple de type K, la pile 9 V et la notice : rien à acheter pour commencer à mesurer.

La mise en service tient en trois gestes : insérer la pile en respectant la polarité, brancher le cordon noir sur COM, le rouge sur V/Ω/mA. La douille 10 A ne sert qu'aux courants supérieurs à 200 mA. Le document constructeur insiste ensuite sur des précautions propres à ce modèle. Les mesures sur le calibre 10 A sont limitées à 10 secondes toutes les 15 minutes, sous peine de faire chauffer le shunt. La sonde de température se débranche avant tout changement de fonction. Enfin, aucune mesure de résistance ni de continuité sur un circuit sous tension.

L'entretien se limite à la pile et aux fusibles, accessibles après retrait des deux vis en bas du boîtier. PeakTech impose des valeurs identiques en céramique, F 250 mA/300 V et F 10 A/300 V : le verre ne tient pas la même énergie de coupure. La notice existe en six langues, dont le français.

Notice d'utilisation PeakTech 1070 au format PDF (version française)

Dans quels cas utiliser le PeakTech 1070 ?

Un appareil limité à 300 V et 2000 points a un terrain délimité : banc d'électronique, salle de travaux pratiques, maintenance de petits équipements monophasés.

Travaux pratiques en lycée professionnel et en BTS

Le calibre manuel oblige l'élève à raisonner avant de mesurer : estimer l'ordre de grandeur, choisir la gamme, interpréter un « OL ».

Électronique de loisir et réparation de cartes

Continuité, diode, résistance jusqu'à 2 MΩ et courant dès 200 µA pleine échelle : de quoi dépanner une alimentation linéaire ou tracer une piste coupée.

Contrôle d'alimentations et de batteries

Le calibre 20 V continu, avec ses 10 mV de résolution, suit une batterie 12 V ou une sortie régulée. Pour relever la consommation d'un montage, insérez l'appareil en série sur les gammes microampères.

Diagnostic thermique de proximité

La sonde type K couvre un dissipateur, un transformateur, une panne de fer à souder ou une résistance chauffante, sans thermomètre séparé.

Maintenance de petits équipements 230 V

Présence de tension, enroulement, thermostat sur un appareil monophasé. La limite de 300 V exclut tout point de réseau triphasé 400 V.

PeakTech 1070 : ce qui le distingue

La sonde de température type K livrée d'origine se voit rarement à ce niveau de gamme : beaucoup de modèles d'entrée affichent une position TEMP mais vendent la sonde séparément. Les fusibles céramique sur les deux voies de courant vont dans le même sens, là où l'on trouve souvent du verre. S'y ajoutent les 125 g et le format 70 × 140 mm.

Deux réserves à peser avant de commander. L'impédance d'entrée de 1 MΩ se remarque : la plupart des multimètres présentent 10 MΩ. Sur un diviseur de tension à forte impédance ou la sortie d'un capteur non tamponné, le 1070 charge le circuit et lit trop bas. Sur de la basse impédance, alimentation, batterie ou enroulement, l'effet disparaît. Seconde limite, l'absence de mesure en valeur efficace vraie et de calibre de courant alternatif. Pour du variateur, du gradateur ou de l'éclairage LED gradable, il faut un multimètre True RMS.

Mise en œuvre pas à pas

Le commutateur central sert d'interrupteur. La position OFF coupe l'alimentation, et c'est le seul moyen d'économiser la pile puisque l'appareil ne s'éteint pas tout seul.

Pour une tension : cordon noir sur COM, rouge sur V/Ω/mA, calibre le plus haut d'abord, puis descente jusqu'à obtenir le maximum de chiffres significatifs. Un « 1 » isolé à gauche signale un dépassement : remontez d'un cran.

Pour un courant, insérez l'appareil en série, jamais en parallèle. C'est l'erreur classique. Elle coûte un fusible. Au-delà de 200 mA, déplacez le cordon rouge sur la douille 10 A.

Pour une résistance, circuit hors tension et condensateurs déchargés. Sur le calibre 200 Ω, la résistance propre des cordons, entre 0,2 et 1 Ω selon la notice, s'ajoute à la lecture. Faute de zéro relatif : court-circuitez les pointes, notez la valeur, soustrayez-la ensuite.

Accessoires et compléments

Les cordons livrés conviennent aux mesures courantes. Au tiroir d'atelier, ce sont toujours les mêmes compléments qui manquent : des pointes de touche fines, pour atteindre une broche de circuit intégré au pas de 1,27 mm sans court-circuiter deux pistes ; des pinces crocodile à douille 4 mm, qui libèrent les deux mains sur un appareil dépourvu de mémorisation d'affichage ; un jeu de fusibles céramique de rechange aux valeurs imposées, F 250 mA/300 V et F 10 A/300 V, à garder dans le tiroir.

Une seconde sonde à thermocouple se justifie parfois, la sonde livrée visant le contact de surface plutôt que l'immersion. Vous trouverez le détail en rayon accessoires de mesure PeakTech et dans la sélection générale de cordons de mesure.

À qui est destiné cet appareil ?

Ce modèle vise l'enseignement technique, l'atelier d'électronique et la maintenance légère, pas le chantier électrique. L'enseignant en lycée professionnel ou en BTS d'abord, pour équiper un parc de postes : le calibre manuel fait travailler le raisonnement de l'élève, et le classement CAT III 300 V couvre les manipulations de banc.

L'électronicien de loisir y trouve l'essentiel : continuité, diode, résistance, courant continu de 200 µA à 10 A, plus une mesure de température qu'il n'aurait pas eue autrement.

Le technicien de maintenance l'emporte comme second appareil, celui qui reste dans la caisse à outils pendant que l'instrument principal dort au bureau : les 125 g y sont pour beaucoup. Le dépanneur d'électroménager couvre avec lui la majorité des contrôles sur monophasé.

Il est en revanche moins adapté à l'électricien du bâtiment travaillant sur tableau triphasé, à toute mesure sur variateur ou machine à découpage, et à la mesure de courant alternatif : ces usages demandent un appareil 600 V ou 1000 V, True RMS, avec entrée alternative ou pince. Le catalogue de mesure électrotechnique couvre ces contextes.

Résumé des caractéristiques techniques

• Type d'appareil : multimètre numérique de poche, sélection manuelle des calibres
• Grandeurs mesurées : tension continue et alternative, courant continu, résistance, continuité, diode, température
• Calibres : V DC 200 mV à 300 V • V AC 200 et 300 V (40–400 Hz) • A DC 200 µA à 10 A • R 200 Ω à 2 MΩ • température 0 à 1000 °C
• Précision : ±(0,5 % lect. + 5 digits) en V DC 200 mV et 2 V • ±(1,2 % + 10 digits) en V AC • ±(1,2 % + 5 digits) en résistance • ±(2 % + 3 digits) en température
• Affichage : LCD 3½ digits, 2000 points, chiffres de 13 mm, polarité automatique, indication « OL »
• Catégorie de mesure : CAT III 300 V, degré de pollution 2
• Indice de protection : non déclaré par PeakTech, usage intérieur
• Alimentation : pile 9 V (6F22), témoin de pile faible
• Interfaces : trois douilles de 4 mm (10 A, V/Ω/mA, COM) • entrée 1 MΩ • fusibles F 250 mA/300 V et F 10 A/300 V
• Température de fonctionnement : 0 à +40 °C, < 75 % HR • stockage −10 à +50 °C
• Dimensions / masse : 70 × 140 × 30 mm / 125 g
• Livré avec : cordons de test, sonde à thermocouple type K, pile 9 V, notice
• Référence fabricant : PeakTech P 1070

Questions fréquentes

Le PeakTech 1070 mesure-t-il le courant alternatif ?

Non. Les calibres de courant du 1070 sont exclusivement continus : 200 µA, 2000 µA, 20 mA, 200 mA et 10 A. En alternatif, l'appareil ne mesure que la tension, en 200 V et 300 V. Un courant alternatif demande un appareil à entrée A AC, ou une pince ampèremétrique.

Le 1070 est-il un multimètre True RMS ?

Non. La notice PeakTech décrit une mesure de valeur moyenne redressée, calibrée pour afficher la valeur efficace d'une sinusoïde. Sur un signal déformé par un variateur ou une alimentation à découpage, la lecture s'écarte du réel. Certaines fiches de revendeurs affichent à tort la mention RMS.

Peut-on l'utiliser sur une installation triphasée 400 V ?

Non. La tension d'entrée maximale admissible atteint 300 V, en continu comme en alternatif, et PeakTech classe l'appareil en CAT III 300 V. Une mesure entre phases sur un réseau 400 V dépasse cette limite : il faut un appareil spécifié CAT III 600 V ou CAT IV 600 V.

Quelle sonde de température est livrée avec le 1070 ?

Une sonde filaire à thermocouple de type K, fournie d'origine avec les cordons, la pile 9 V et la notice. Elle se branche sur les douilles V/Ω/mA et COM, commutateur en position TEMP, et couvre 0 à 1000 °C au degré près. Sans sonde, l'écran affiche la température interne du boîtier.

Combien de temps peut-on mesurer sur le calibre 10 A ?

Dix secondes au maximum, avec un intervalle de quinze minutes entre deux mesures. La notice est explicite : le shunt interne s'échauffe vite sous fort courant. La durée suffit pour relever un appel de courant ou vérifier une consommation, mais exclut toute surveillance prolongée sur ce calibre.

Ce qu'il faut retenir

Face aux autres modèles de la gamme, le départage tient à une seule question : connaissez-vous d'avance l'ordre de grandeur de ce que vous allez mesurer ? Sur un banc, une carte, un circuit dont vous avez le schéma, la réponse est oui, et le commutateur à dix-neuf positions travaille pour vous. En intervention sur du matériel inconnu, elle est non : chaque relevé coûte deux manipulations et une hésitation, parfois un fusible. Un appareil auto-range se rattrape alors en quelques chantiers. Le 1070 n'est pas un instrument au rabais, c'est un instrument de poste, conçu pour un environnement de mesure que l'on maîtrise. Pour les usages nomades, la gamme PeakTech propose des modèles plus larges.
