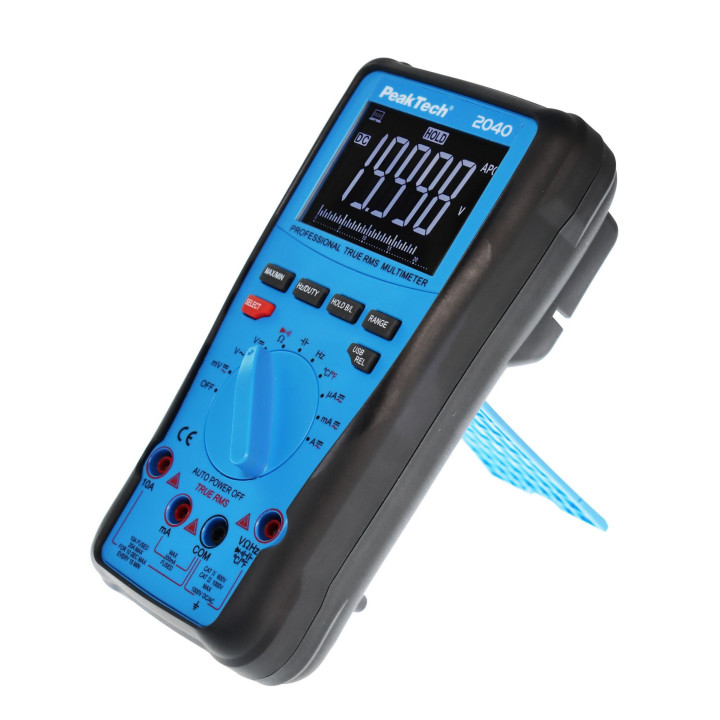

Multimètre USB True RMS 20000 points PeakTech ® 2040

Le PeakTech® 2040 est un multimètre numérique True RMS 20000 points qui mesure jusqu'à 1000 V et 10 A en continu comme en alternatif, avec une précision de base de 0,05 % et une interface USB pour l'enregistrement sur PC.

Deux chiffres le situent : 20000 points quand la plupart des portatifs en affichent 6000, et 0,05 % d'erreur de base contre 0,5 % couramment. PeakTech le place au-dessus de sa gamme de multimètres True RMS, entre l'appareil de terrain et l'instrument de paillasse.

Spécifications techniques

Cinq calibres de tension continue, de 200 mV à 1000 V, résolution jusqu'à 0,01 mV, même découpage en alternatif. Six gammes de courant de 200 µA à 10 A, AC et DC. Résistance de 200 Ω à 200 MΩ, capacité de 20 nF à 20 mF, fréquence de 200 Hz à 20 MHz, température de −20 à +1000 °C.

C'est sur la précision que l'appareil se joue. En continu, PeakTech annonce ±(0,05 % de la lecture + 10 digits) jusqu'au calibre 200 V, et ±(0,1 % + 10 digits) sur 1000 V. En alternatif, ±(0,8 % + 25 digits) jusqu'à 200 V et ±(1,2 % + 25 digits) sur 1000 V, de 10 à 100 % du calibre. Résistance ±(0,5 % + 30 digits) sur 200 Ω, fréquence ±(0,5 % + 4 digits).

L'impédance d'entrée suit deux régimes : environ 10 MΩ sur les calibres volts, mais plus de 1000 MΩ sur les calibres millivolts. La mesure alternative en valeur efficace vraie couvre 40 Hz à 1 kHz.

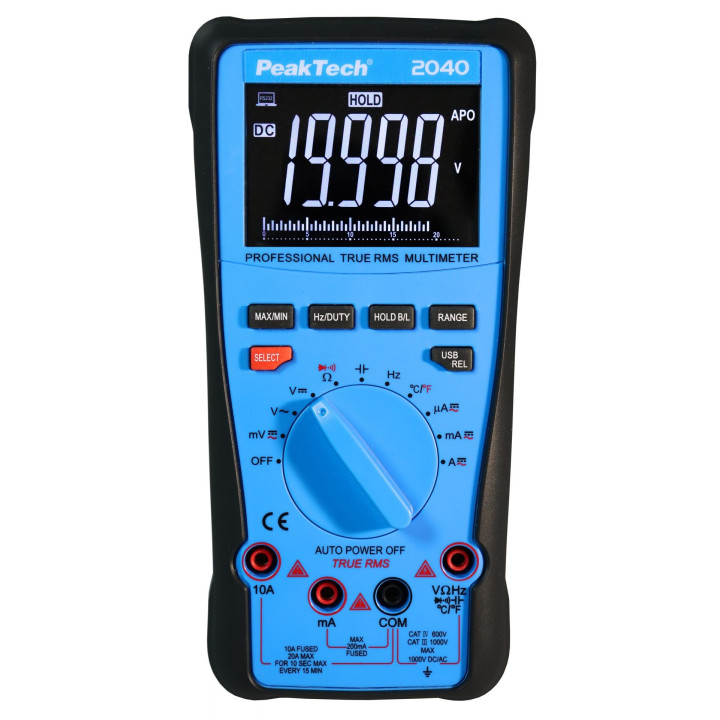

L'afficheur est un LCD inversé de 4½ digits, 19999 points au maximum, avec bargraph de tendance, rétroéclairage et indication « O.L. », rafraîchi trois fois par seconde. PeakTech classe l'appareil en catégorie de mesure CAT III 1000 V, degré de pollution 2, avec double isolation. Aucun indice IP n'est déclaré.

Alimentation par une pile 9 V (6F22) avec témoin de tension faible, extinction automatique après environ quinze minutes. Quatre douilles de 4 mm : 10 A, mA, V/Ω/Hz/CAP/TEMP et COM. Fusibles céramique 200 mA/1000 V et 10 A/1000 V. Boîtier surmoulé caoutchouc de 201 × 101 × 68 mm pour environ 496 g pile comprise. Fonctionnement de 0 à 40 °C, stockage de −20 à +60 °C.

Les fonctions du PeakTech 2040 expliquées

Résolution, facteur de crête, interface USB, impédance d'entrée et sonde de température : cinq points qui décident de l'usage.

20000 points : ce que la résolution change vraiment

Un afficheur 4½ digits monte à 19999, contre 5999 pour un 6000 points. Sur le calibre 20 V, cela met le dernier chiffre à 0,001 V au lieu de 0,01 V : un facteur dix sur la finesse de lecture. Résolution et précision restent distinctes, mais ici les deux progressent ensemble, la précision de base étant donnée à 0,05 %. L'intérêt apparaît sur les petites variations : suivre une dérive de 30 mV sur une alimentation régulée reste illisible en 6000 points. Le bargraph complète l'affichage numérique en montrant le sens d'évolution, ce qu'un chiffre seul ne donne pas.

Facteur de crête : la limite du True RMS

La valeur efficace vraie a elle aussi son domaine de validité, et PeakTech le chiffre. Le facteur de crête accepté est de 3 au maximum, et au-delà de 2 il faut ajouter 1 % d'erreur supplémentaire. Ce facteur est le rapport entre valeur crête et valeur efficace : 1,41 pour une sinusoïde, 2 à 3 pour une alimentation à découpage, davantage sur certaines charges impulsionnelles. L'appareil couvre donc la majorité des signaux d'installation, mais un courant très pointu sort de sa spécification. La bande passante suit la même logique : 40 Hz à 1 kHz.

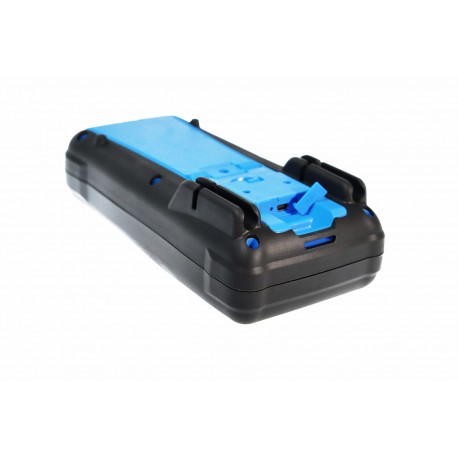

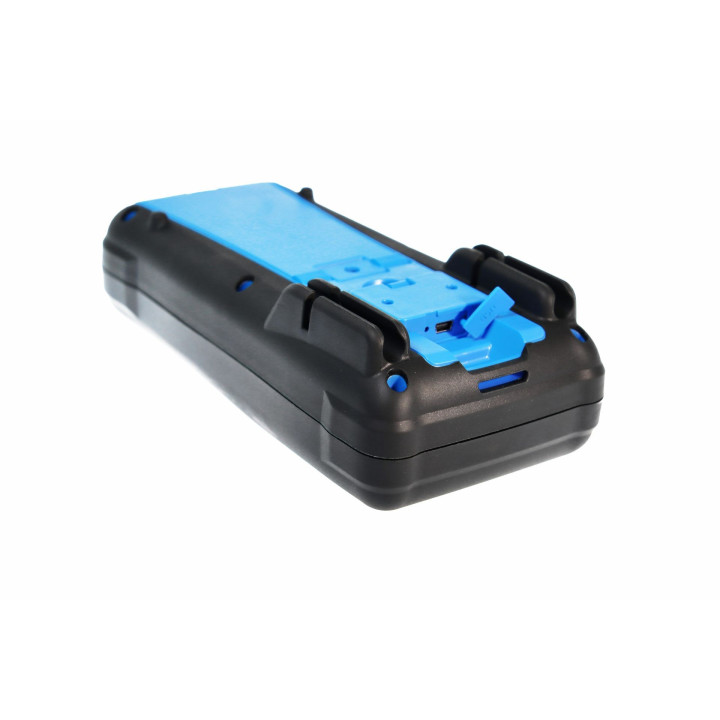

L'interface USB opto-isolée et l'enregistrement longue durée

La liaison de données est isolée optiquement, ce qui coupe toute continuité électrique entre le circuit mesuré et le PC. Sur un appareil spécifié à 1000 V, ce détail n'en est pas un. L'interface s'active par la touche REL/USB et le logiciel PeakTech DMM Tool prend le relais via un port COM virtuel. Le cas d'usage évident : la campagne de mesure sans opérateur, stabilité d'une alimentation sur une nuit, dérive thermique. La cadence d'acquisition fixe la finesse du relevé : trois mesures par seconde, soit un point toutes les 330 ms au mieux. PeakTech a prévu le détail qui va avec — deux secondes sur HOLD éteignent le rétroéclairage pour économiser la pile pendant l'enregistrement.

Plus de 1000 MΩ d'impédance sur les calibres millivolts

La plupart des multimètres présentent 10 MΩ en entrée, quel que soit le calibre. Le 2040 conserve cette valeur sur les gammes volts, mais passe à plus de 1000 MΩ dès qu'on descend en millivolts. Cent fois plus. La différence se voit dès que la source est à forte impédance : capteur non tamponné, diviseur à résistances de forte valeur, cellule de mesure. Avec 10 MΩ, l'appareil charge le circuit et lit trop bas ; ici, il observe sans perturber. C'est la caractéristique qui rapproche le plus ce portatif d'un instrument de laboratoire.

Température : l'appareil lit plus loin que sa sonde

Le multimètre accepte un thermocouple de type K sur −20 à +1000 °C, au dixième de degré sous 620 °C. La sonde livrée, elle, est spécifiée jusqu'à 250 °C seulement, et la notice précise qu'une exposition plus chaude réduit sa durée de vie. Les 1000 °C décrivent l'électronique, pas l'accessoire fourni. Pour un four ou une panne de fer à souder, il faut une sonde type K de plus haute plage, que l'appareil accepte sans modification. En dessous de 250 °C, celle d'origine suffit.

Ce que dit la documentation PeakTech

La livraison comprend une sacoche, les cordons, la sonde de température et son adaptateur, la pile 9 V, le câble USB, le logiciel et la notice. Les cordons sont donnés pour 1000 V, soit le domaine complet de l'appareil.

Les limites d'entrée varient selon la fonction, et c'est le point le plus important de la notice. Tension et courant tolèrent 1000 V ; calibres millivolts, résistance, capacité, fréquence, diode, continuité et température ne sont protégés qu'à 250 V. Un facteur quatre, à garder en tête avant de tourner le sélecteur.

Le reste tient en trois interdits. Pas plus de 30 secondes sur le calibre 10 A, avec une pointe tolérée à 20 A pendant dix secondes, une fois par quart d'heure. Jamais de rotation du sélecteur cordons sous tension. Jamais de thermocouple sur une pièce alimentée, le capteur étant lui-même conducteur.

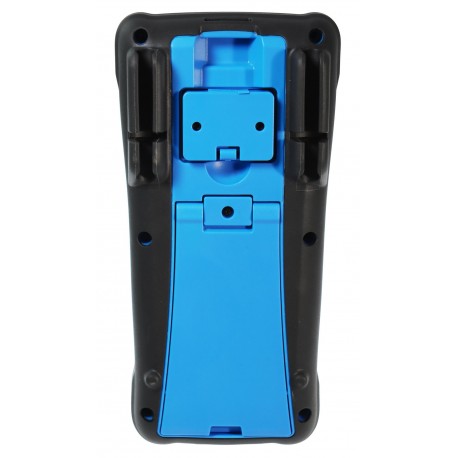

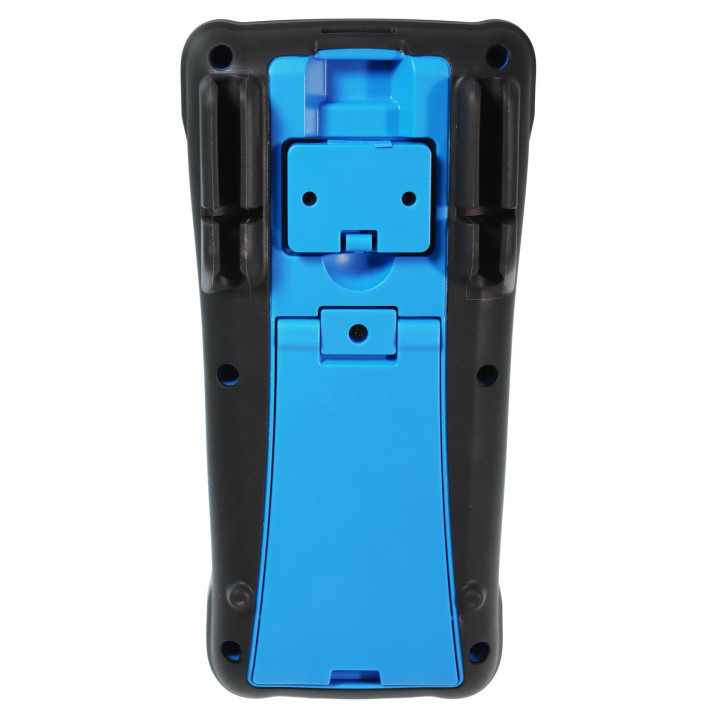

Un volet de service à l'arrière, fermé par une vis, ouvre l'accès à la pile et aux fusibles. Remplacement à l'identique : 200 mA/1000 V en 6,3 × 32 mm sur la voie mA, 10 A/1000 V en 10 × 38 mm sur la voie 10 A. PeakTech réserve l'opération à du personnel qualifié. La notice conseille aussi de télécharger la version à jour du logiciel plutôt que celle du CD.

Notice d'utilisation PeakTech 2040 au format PDF (version française)

Applications et cas d'usage

Un appareil à 20000 points avec sortie de données ne s'achète pas pour du dépannage courant. Il vise les situations où la valeur doit être précise, ou conservée.

Qualification et recette de matériel

Vérifier qu'une alimentation reste dans sa tolérance, relever une consommation de veille, documenter un contrôle d'entrée. La précision de 0,05 % et l'export PC laissent une trace exploitable.

Enregistrement de longue durée

Suivre une dérive sur une nuit ou un week-end, chercher une micro-coupure intermittente. L'appareil enregistre pendant que le technicien fait autre chose, et l'opto-isolation protège le PC.

Travaux pratiques en BTS et IUT

Le bargraph montre le sens d'évolution pendant que le numérique donne la valeur, et la sortie USB alimente directement le compte rendu de manipulation.

Mise au point de carte électronique

Les calibres millivolts à plus de 1000 MΩ lisent une sortie de capteur sans la charger, et la résolution de 0,01 mV rend visibles des écarts qu'un 6000 points arrondit.

Contrôle d'installation en tertiaire et en industrie

Le classement CAT III 1000 V couvre tableaux divisionnaires et départs moteur. La mesure True RMS reste valable jusqu'à 1 kHz, ce qui englobe le réseau et ses premiers rangs d'harmoniques, rang 20 compris à 50 Hz.

PeakTech 2040 : ce qui le distingue

Résolution, précision et sortie de données se trouvent rarement groupées sur un portatif : 20000 points, 0,05 % d'erreur de base, USB opto-isolée avec son logiciel. S'y ajoute l'impédance de plus de 1000 MΩ en millivolts, qui élargit le champ des sources mesurables, et une plage de résistance qui monte à 200 MΩ.

Le revers commence par l'encombrement : 496 g et 201 mm de haut, un appareil qui vit sur un établi ou dans une caisse, pas dans une poche de blouse. Vient ensuite l'absence d'indice IP déclaré, qui le destine à l'intérieur sec. Le dernier point concerne l'étendue en alternatif : la bande passante s'arrête à 1 kHz et le facteur de crête à 3. Cela couvre le réseau et ses premiers harmoniques, pas l'électronique de puissance rapide ni les charges très impulsionnelles. Notez enfin que la protection tombe à 250 V dès qu'on quitte les fonctions tension et courant, ce qui demande un peu de discipline sur un appareil par ailleurs spécifié à 1000 V.

Démarrer avec le PeakTech 2040

La sélection automatique de gamme fonctionne dès l'allumage. La touche RANGE bascule en manuel, ce qui raccourcit nettement le temps de réponse puisque l'appareil cesse de chercher le bon calibre.

La touche SELECT commute continu et alternatif, alterne diode et continuité, choisit Celsius ou Fahrenheit. Hz/Duty fait passer de la fréquence au rapport cyclique. Des appuis successifs sur MIN/MAX font défiler valeur haute puis valeur basse.

REL sert deux usages. Sur le calibre 200 Ω, court-circuitez les pointes puis appuyez : la résistance propre des cordons est annulée. Sur une tension, la fonction affiche l'écart par rapport à une référence, par exemple −010,0 V pour 90 V mesurés après avoir pris 100 V comme zéro.

Le courant se mesure l'appareil en série, circuit ouvert au point de contrôle. La douille mA plafonne à 200 mA ; au-delà, passez sur la douille 10 A.

Accessoires et compléments

Câble USB inclus, l'appareil arrive prêt à enregistrer. Ce qu'il faudra prévoir dépend de ce que vous mesurez.

Une sonde type K de plage étendue en premier lieu, puisque celle qui est livrée s'arrête à 250 °C quand l'électronique lit dix fois plus haut. Des pointes de touche fines, sans lesquelles la résolution de 0,01 mV ne sert à rien sur circuit imprimé. Et des fusibles de rechange aux valeurs imposées, 200 mA/1000 V et 10 A/1000 V : le 10 × 38 mm sous 1000 V n'est pas un format de quincaillerie. Le catalogue les regroupe en accessoires de mesure PeakTech, les câbles étant classés avec les cordons de mesure.

À qui est destiné cet appareil ?

Ce modèle s'adresse à ceux pour qui le chiffre mesuré doit être juste au centième, ou doit laisser une trace.

Le bureau d'études et le laboratoire de développement arrivent en tête : résolution, impédance d'entrée et export PC couvrent la mise au point de carte et la caractérisation. Le service qualité y trouve de quoi documenter un contrôle d'entrée sans mobiliser un multimètre de table.

L'enseignant en BTS ou en IUT bénéficie du bargraph et de la sortie de données, qui transforment une manipulation en jeu de mesures exploitable. Le technicien de maintenance sur équipement sensible utilise l'enregistrement pour traquer un défaut intermittent qu'aucune mesure ponctuelle ne prend en défaut.

Il est moins adapté au dépannage nomade, où ses 496 g et son format pèsent face à un appareil de poche ; au travail en extérieur, faute d'indice IP déclaré ; et à la mesure sur électronique de puissance rapide, la bande passante alternative s'arrêtant à 1 kHz. Pour un poste fixe de laboratoire, les multimètres de table offrent davantage de résolution encore.

Résumé des caractéristiques techniques

• Type d'appareil : multimètre True RMS 4½ digits, gamme automatique et manuelle
• Grandeurs : tension et courant AC/DC, résistance, capacité, fréquence, rapport cyclique, continuité, diode, température
• Calibres : V AC/DC 200 mV–1000 V • A AC/DC 200 µA–10 A (20 A / 10 s) • R 200 Ω–200 MΩ • C 20 nF–20 mF • f 200 Hz–20 MHz • T −20 à +1000 °C
• Précision : ±(0,05 % + 10 dgt) en V DC ≤ 200 V • ±(0,8 % + 25 dgt) en V AC ≤ 200 V • ±(0,5 % + 30 dgt) en R 200 Ω • ±(0,5 % + 4 dgt) en fréquence
• True RMS : 40 Hz à 1 kHz • facteur de crête ≤ 3 (+1 % d'erreur au-delà de 2)
• Impédance d'entrée : environ 10 MΩ en calibres V • > 1000 MΩ en calibres mV
• Affichage : LCD inversé 4½ digits, 20000 points (19999 affichés), bargraph, rétroéclairage, « O.L. », 3 mesures/s
• Fonctions : HOLD, MIN/MAX, valeur relative REL, Hz/Duty, RANGE, extinction automatique
• Interface : USB opto-isolée, port COM virtuel, logiciel PeakTech DMM Tool
• Catégorie de mesure : CAT III 1000 V, degré de pollution 2, double isolation
• Indice de protection : non déclaré par PeakTech, usage intérieur
• Alimentation : pile 9 V (6F22), témoin de pile faible
• Connectique : 4 douilles de 4 mm • fusibles céramique 200 mA et 10 A sous 1000 V
• Fonctionnement : 0 à 40 °C < 75 % HR • stockage −20 à +60 °C
• Dimensions / masse : 201 × 101 × 68 mm / environ 496 g pile comprise
• Livré avec : sacoche, cordons, sonde type K (−20 à +250 °C) + adaptateur, pile, câble USB, logiciel, notice
• Référence fabricant : PeakTech P 2040

Questions fréquentes

Que permet exactement l'interface USB du PeakTech 2040 ?

Elle transmet les valeurs à un PC via un port COM virtuel, pour affichage en direct et enregistrement, le logiciel PeakTech DMM Tool exploitant ce flux. La liaison est isolée optiquement : aucune continuité électrique entre le circuit mesuré et l'ordinateur. Activation par la touche REL/USB.

La sonde livrée mesure-t-elle vraiment jusqu'à 1000 °C ?

Non. L'électronique du 2040 accepte un thermocouple type K jusqu'à 1000 °C, mais la sonde fournie est spécifiée de −20 à 250 °C. Au-delà, sa durée de vie se réduit et la notice recommande une autre sonde type K, que l'appareil accepte directement.

Quelle est la différence entre 20000 points et une précision de 0,05 % ?

Les 20000 points décrivent la finesse de lecture : le dernier chiffre affiché vaut 0,001 V sur le calibre 20 V. La précision décrit l'écart possible avec la valeur réelle. Un appareil peut afficher beaucoup de chiffres et rester imprécis ; ici, les deux vont de pair.

Peut-on mesurer sur un tableau divisionnaire triphasé ?

Oui. PeakTech classe l'appareil en CAT III 1000 V, ce qui couvre la distribution fixe, les disjoncteurs et les départs moteur jusqu'à cette tension. Attention en revanche aux autres fonctions : résistance, capacité, fréquence et température ne sont protégées qu'à 250 V.

Peut-on enregistrer une consommation en ampères sur plusieurs heures ?

Pas sur le calibre 10 A, limité à trente secondes par quart d'heure : le shunt ne tient pas davantage et le fusible finirait par fondre. L'enregistrement longue durée vise plutôt la tension, la résistance ou la température. Pour un courant suivi en continu, il faut une pince avec sortie de données.

Ce qu'il faut retenir

Le critère de choix se ramène à une question de méthode, la liste des fonctions étant à peu près la même dans toute la gamme : votre mesure est-elle un constat ou une preuve ? Pour constater qu'une tension est présente et plausible, un appareil de terrain suffit et se transporte mieux. Pour établir qu'une valeur tenait dans sa tolérance pendant huit heures, il faut de la résolution, de la précision et un fichier à la fin. C'est ce que le 2040 apporte, et aussi pourquoi il pèse 496 g. Les autres multimètres PeakTech et le catalogue mesure électrotechnique couvrent l'autre moitié du besoin, tout comme la gamme PeakTech complète.
