Oscilloscope USB WiFi TRENZ28295 OpenScope MZ - Documentation disponible

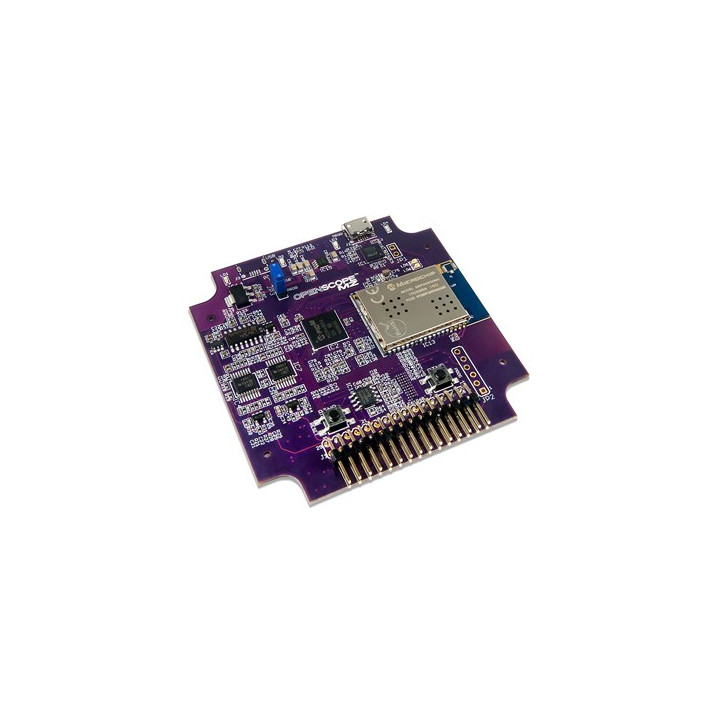

La platine "OpenScope MZ" est un oscilloscope USB / WiFi avec fonction générateur de forme d'onde et un analyseur logique.

Qu'est-ce que ça veut dire ? C'est un appareil que vous connectez à votre ordinateur (via une liaison WiFi ou un câble USB) et qui vous permet d'acquérir, d'analyser, de visualiser et de contrôler les signaux des platines microcontrôlées, des capteurs et d'autres appareils électroniques.






Contrairement aux instruments USB typiques, OpenScope MZ peut également être programmé pour fonctionner de façon autonome comme un Arduino™ ou un Raspberry Pi, mais avec des entrées/sorties analogiques et numériques de précision (pouvant travailler à grande vitesse).

Au cœur de l'OpenScope MZ réside un puissant processeur Microchip™ PIC32 MZ. Ce processeur dispose de nombreuses ressources dont les concepteurs avons profité pour permettre les fonctionnalités trouvées sur OpenScope MZ.


Logiciel de commande



OpenScope MZ est également compatible avec WaveForms Live, un logiciel libre, open-source, basé sur JavaScript qui fonctionne dans un navigateur et s'inspire de l'outil logiciel extrêmement populaire de Digilent (WaveForms 2015).

En utilisant OpenScope + WaveForms Live, vous pourrez configurer OpenScope comme un oscilloscope, un générateur de fonctions, un analyseur logique, une alimentation électrique et même un enregistreur de données.



Complètement Open Source !

L'OpenScope MZ a été créé pour permettre à chacun d'apprendre l'électronique. Cela signifie qu'il devait inviter autant de personnes que possible à apporter des idées et à collaborer avec d'autres personnes afin d'accomplir sa mission d'accessibilité. OpenScope MZ est conçu pour être aussi ouvert que possible; Par conséquent, le matériel, le microprogramme, les logiciels et les spécifications mécaniques seront mis à la disposition de tous ceux qui souhaitent modifier ou améliorer la conception.



Platine Toute en un par excellence !





Caractéristiques:
- 2 canaux (12 bits à 2 MHz de bande passante et 6,25 MS / s taux d'échantillonnage maximal)
- Sortie du générateur fonction avec une bande passante de 1 MHz à 10 MS/s
- 10 broches programmables par l'utilisateur configurables comme GPIO ou comme analyseur logique 10 canaux.
- Alimentations programmables par l'utilisateur pouvant alimenter jusqu'à 50 mA et alimentation ± 4 V
- Bus USB alimenté ou alimenté à l'extérieur
- WiFi embarqué
- Logiciel multi-instruments WaveForms Live basé sur le navigateur
- Ré-programmable via Arduino IDE ou Microchip MPLAB X IDE

Ce module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).
