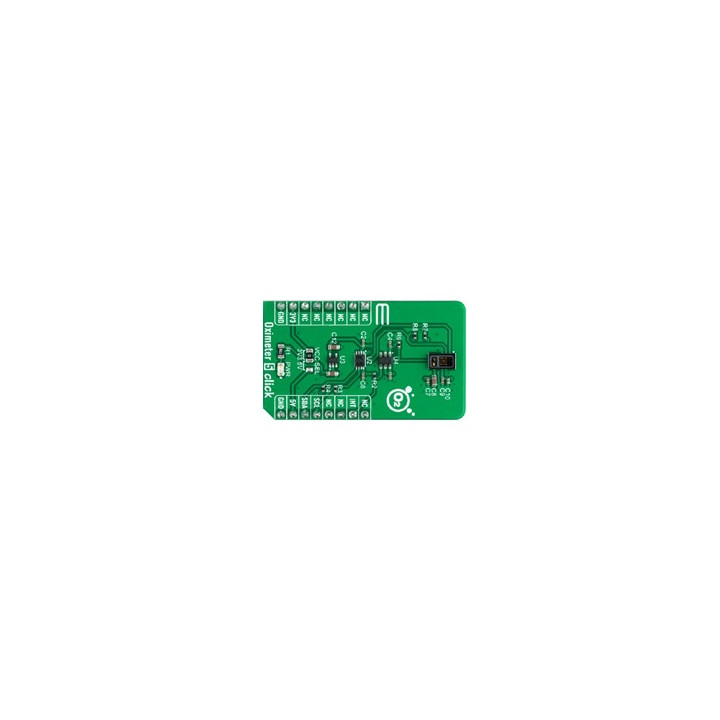

Module Capteur oxymètre de pouls Oximeter 5 Click MIKROE-4986

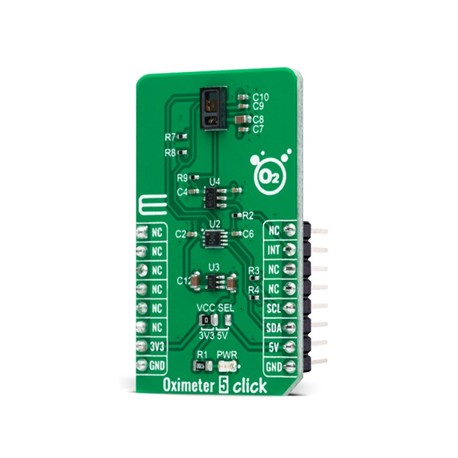

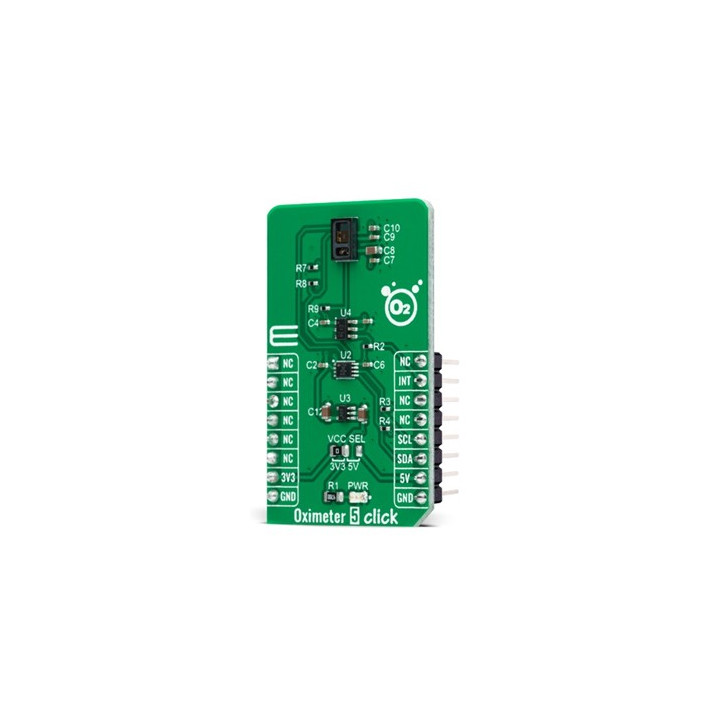

Vue de côté du Module Capteur oxymètre de pouls Oximeter 5 Click MIKROE-4986

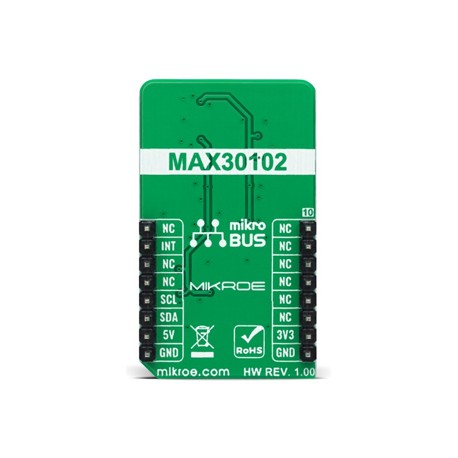

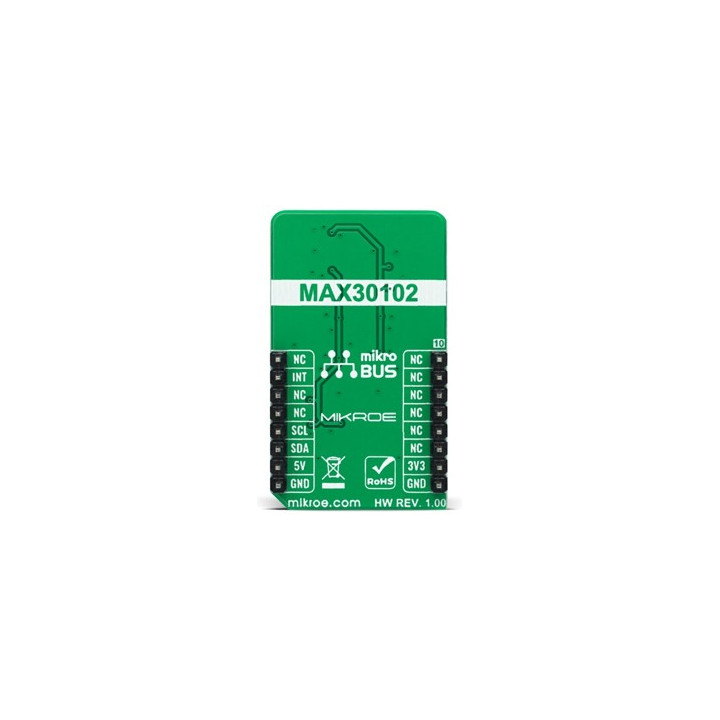

Vue arrière du Module Capteur oxymètre de pouls Oximeter 5 Click MIKROE-4986
  • Nouveau
Module Capteur oxymètre de pouls Oximeter 5 Click MIKROE-4986
Vue de côté du Module Capteur oxymètre de pouls Oximeter 5 Click MIKROE-4986
Vue arrière du Module Capteur oxymètre de pouls Oximeter 5 Click MIKROE-4986
MIKROE-4986
Disponible
31,20 € TTC
26,00 € HT

Dont 0,01 € d'eco-participation déjà incluse dans le prix

Le module Oximeter 5 Click utilise comme base le MAX30102, un oxymètre de pouls et capteur de fréquence cardiaque à haute sensibilité conçu par Maxim Integrated, désormais partie d'Analog Devices.

Reprise 1 pour 1         Frais de port à partir de 7.90 €   infos



L' oxymetre frequence cardiaque Oximeter 5 Click MIKROE4986 utilise comme base le MAX30102, un oxymètre de pouls et capteur de fréquence cardiaque à haute sensibilité conçu par Maxim Integrated, désormais partie d'Analog Devices. Le MAX30102 intègre des LED rouges et infrarouges (IR) avec des longueurs d'onde de 660 nm (rouge) et 880 nm (IR), modulant les impulsions des LED pour mesurer la saturation en oxygène (SpO2) et la fréquence cardiaque. La largeur d'impulsion des LED peut être programmée pour permettre à l'algorithme d'optimiser la précision de la SpO2 et de la fréquence cardiaque, ainsi que la consommation d'énergie, en fonction des cas d'utilisation.



Caractéristiques du sous-système SpO2

Le sous-système SpO2 du MAX30102 comprend une annulation de lumière ambiante (ALC), un convertisseur analogique-numérique sigma-delta à suréchantillonnage en continu avec une résolution de 18 bits, et un filtre discret propriétaire. Le circuit ALC intègre un circuit Track/Hold interne pour annuler la lumière ambiante et augmenter la plage dynamique effective. Le MAX30102 est également équipé d'un capteur de température intégré avec une résolution inhérente de 0,0625 °C, utilisé pour calibrer les dépendances de température du sous-système SpO2.


Détail du module Oximeter 5 Click MIKROE-4986

Gestion de l'alimentation

Le MAX30102 ne nécessite pas de séquence d'alimentation spécifique, mais requiert une tension d'alimentation de 1,8 V pour fonctionner correctement. Ainsi, un petit régulateur LDO, le MAX8511, est utilisé pour fournir 1,8 V à partir des rails d'alimentation 5 V et 3,3 V du mikroBUS™. Il peut également être mis hors tension par logiciel, avec un courant de veille nul, permettant aux rails d'alimentation de rester actifs en permanence.



Interface et compatibilité

L'Oximeter 5 Click communique avec le microcontrôleur (MCU) via une interface standard I2C à 2 fils, avec une fréquence d'horloge maximale de 400 kHz. Il est entièrement réglable via des registres logiciels, et les données de sortie numériques sont stockées dans une mémoire tampon FIFO de profondeur 32 intégrée au dispositif. Comme le capteur nécessite une alimentation de 1,8 V pour fonctionner, cette Click board™ est également équipée des traducteurs de niveaux de tension PCA9306 et SN74LVC1T45.

  • Compatible avec les microcontrôleurs en 3,3 V et 5 V.
  • Utilise une broche d'interruption (INT) du socket mikroBUS™.
  • Indique que le MAX30102 est prêt à fonctionner une fois alimenté.



Options de tension logique

Cette Click board™ peut fonctionner avec des niveaux de tension logique de 3,3 V et 5 V, sélectionnables via un cavalier VCC SEL. Cela permet à des microcontrôleurs fonctionnant à ces deux niveaux de tension de communiquer correctement. De plus, la Click board™ est livrée avec une bibliothèque contenant des fonctions faciles à utiliser et un exemple de code, qui peut servir de référence pour un développement ultérieur.


Caractéristiques:

• Interface: I2C
• Capteur: MAX30102
• Compatible: mikroBUS™
• Tension d'entrée: 3,3V / 5V
• Dimensions: 42,9 x 25,4 mm
• Poids: 18 g
