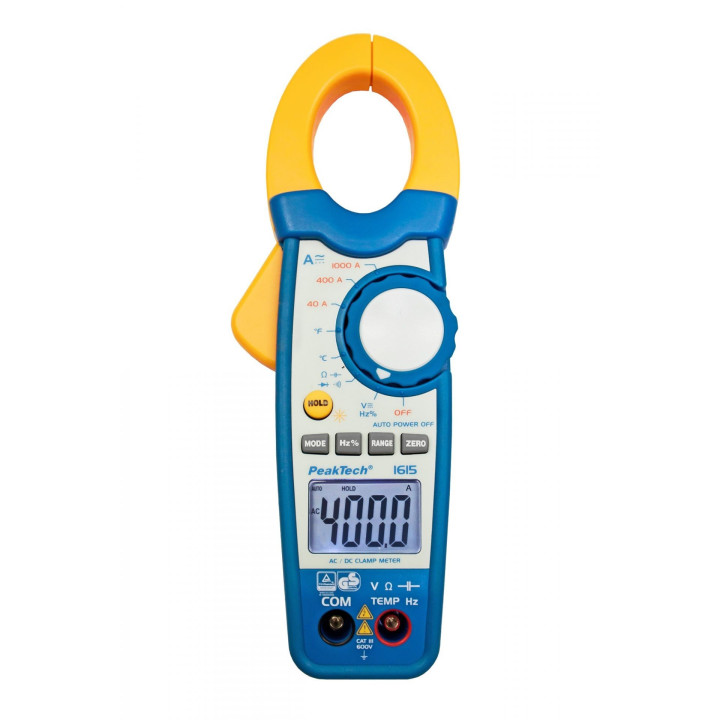

Pince ampèremétrique 1000 A (AC/DC) PeakTech® P1615

Le PeakTech® P1615 est une pince ampèremétrique AC/DC qui mesure les courants alternatifs et continus jusqu'à 1000 A sans ouvrir le circuit, sur des conducteurs de 35 mm de diamètre au maximum. L'afficheur LCD annonce 4000 points, avec des chiffres de 17 mm et un rétroéclairage.

La mesure du continu impose un geste que l'alternatif ignore : une touche ZERO annule l'offset avant chaque relevé. Autour de la pince, PeakTech a ajouté un multimètre complet : tension jusqu'à 600 V, résistance, capacité, fréquence, rapport cyclique, température par thermocouple, diode et continuité. La sonde de température, son adaptateur et une mallette sont fournis. L'appareil est classé CAT III 600 V pour 300 g.

Spécifications techniques

La pince couvre trois gammes de courant, 40 A, 400 A et 1000 A, en alternatif comme en continu, sur des conducteurs de 35 mm de diamètre au maximum et avec une résolution de 10 mA sur la plus basse. En continu, la précision s'établit à ±(2,8 % de la lecture + 10 chiffres) sur 40 A, ±(2,8 % + 5 chiffres) sur 400 A et ±(3,0 % + 5 chiffres) sur 1000 A. En alternatif, comptez ±(3,0 % + 10 chiffres) sur 40 A et ±(3,0 % + 5 chiffres) au-delà, sur une bande spécifiée de 50/60 Hz. S'ajoute dans tous les cas une erreur de position de ±1 % selon le placement du conducteur.

Côté multimètre, la tension va de 400 mV à 600 V en continu comme en alternatif, avec ±(0,8 % + 3 chiffres) sur la gamme 400 mV continue et ±(1,5 % + 3 chiffres) de 4 V à 400 V ; en alternatif, ±(0,8 % + 20 chiffres) sur 400 mV et ±(1,8 % + 5 chiffres) de 4 V à 400 V. La résistance couvre 400 Ω à 40 MΩ avec ±(1,0 % + 4 chiffres) sur la gamme 400 Ω, la capacité 40 nF à 100 µF, la fréquence 5 Hz à 100 kHz sous une sensibilité minimale de 10 V efficaces, et le rapport cyclique de 0,5 à 99,0 % pour des largeurs d'impulsion de 100 µs à 100 ms. La résolution descend à 100 µV en tension et 100 mΩ en résistance.

La température se mesure par thermocouple de type K de −20 à 1000 °C, avec une résolution de 1 °C et une précision de ±(3,0 % + 5 chiffres). Le buzzer de continuité déclenche sous 100 Ω pour un courant de test inférieur à 1 mA, et le test de diode fait circuler 0,3 mA sous une tension à vide de 1,5 V.

L'afficheur LCD à 3 ¾ chiffres annonce 4000 points, soit 3999 affichés, avec des caractères de 17 mm, la polarité automatique, l'indication « OL » au dépassement et un témoin de pile. La cadence est de deux mesures par seconde.

Catégorie de mesure : CAT III 600 V, degré de pollution 2, boîtier à double isolation. La protection contre les surcharges varie selon la fonction : 600 V en tension, 1000 A sur la pince, 250 V sur la résistance, la capacité, la fréquence, la diode et la continuité, et seulement 60 V continus ou 24 V alternatifs sur la fonction température.

L'alimentation repose sur une pile 9 V de type NEDA 1604 ou équivalente, l'extinction automatique intervenant après 35 minutes. Dimensions : 80 × 229 × 40 mm pour 300 g. Fonctionnement de −10 à 50 °C sous 85 % d'humidité relative, stockage de −30 à 60 °C, altitude maximale 3000 m. L'usage est réservé à l'intérieur.

Les fonctions du PeakTech P1615 expliquées

Ce qui sépare cette pince d'un modèle purement alternatif tient au courant continu, et le continu ne se mesure pas de la même façon. Les autres fonctions retenues ici sont celles dont la lecture demande une précaution : la précision réelle d'une pince, le repérage par continuité, le maintien de la valeur et la mesure de température.

Mesurer un courant continu et lire son sens

Les mâchoires acceptent le continu comme l'alternatif sur les trois mêmes gammes de 40, 400 et 1000 A, avec une résolution de 10 mA sur la plus basse. Une indication compte alors, absente en alternatif : un marquage « + » porté sur la mâchoire. Si le courant traverse le conducteur dans le sens de ce repère, la valeur affichée est positive. Dans l'autre sens, l'écran ajoute un signe moins devant la lecture. Ce détail devient un outil de diagnostic : sur une installation photovoltaïque ou une batterie de secours, le signe indique si la branche fournit du courant ou en consomme, sans avoir à déduire quoi que ce soit du câblage. La précision annoncée en continu est de ±(2,8 % + 10 chiffres) sur la gamme 40 A.

La précision d'une pince : l'erreur de position s'ajoute

Une pince ne se lit pas comme un multimètre à cordons, parce qu'un terme supplémentaire s'ajoute à la spécification. Au ±(2,8 % + 10 chiffres) de la gamme 40 A vient s'additionner une erreur de position de ±1 %, liée au placement du conducteur entre les mâchoires. Concrètement, sur une lecture de 20 A, le terme proportionnel donne 0,56 A, les dix chiffres 0,10 A, et le décentrage jusqu'à 0,20 A supplémentaires : l'incertitude approche 0,9 A. Deux gestes la réduisent, et ils ne coûtent rien. Centrer le conducteur, et vérifier que les mâchoires se referment complètement. C'est aussi pourquoi une pince ne remplace pas un shunt lorsqu'il faut chiffrer un rendement.

Le contrôle de continuité pour repérer un conducteur

Sur un faisceau où plusieurs fils de même couleur arrivent au même bornier, la continuité sert moins à valider qu'à identifier. On court-circuite une extrémité, on promène la pointe sur les candidats à l'autre bout, et le buzzer désigne le bon. Le seuil du P1615 est fixé à 100 Ω, pour un courant de test inférieur à 1 mA : largement de quoi traverser un conducteur de plusieurs dizaines de mètres sans perturber le circuit. Ce même seuil de 100 Ω demande une réserve quand il s'agit de juger une connexion plutôt que de la trouver : le buzzer répond alors à « est-ce relié ? », pas à « est-ce bien serré ? ». Pour cela, la gamme 400 Ω et sa résolution de 100 mΩ donnent la valeur.

Data Hold et rétroéclairage sur une même touche

Une pince se place souvent là où l'écran cesse d'être lisible : fond d'armoire, chemin de câbles en hauteur, coffret encombré. La fonction Data Hold gèle la valeur affichée, ce qui laisse le temps de refermer la pince, de la sortir et de lire ensuite au calme. PeakTech regroupe cette fonction et la commande du rétroéclairage sur la même touche, ce qui traite les deux problèmes de lecture avec un seul bouton. À retenir tout de même : avec une cadence de deux mesures par seconde, la valeur gelée est celle du dernier rafraîchissement, pas un instantané. Sur un courant qui fluctue, elle vaut ce que valent les 500 millisecondes précédentes.

La mesure de température et sa plage utile

L'adaptateur se place dans les prises V et COM en respectant la polarité, puis reçoit la sonde à thermocouple de type K fournie. La plage couvre −20 à 1000 °C avec une résolution de 1 °C et une précision de ±(3,0 % + 5 chiffres). Ces deux chiffres dessinent le domaine d'emploi : le degré entier convient au contrôle d'un échauffement de bornier ou d'un corps de moteur, pas à un relevé fin ; et la borne basse de −20 °C écarte les enceintes de congélation qui descendent plus bas. Sur cette fonction, la protection contre les surcharges tombe à 60 V continus, contre 600 V en tension : la sonde se pose sur des surfaces hors tension.

La documentation constructeur en résumé

La notice du P1615 existe en français, dans une édition de juillet 2021 qui regroupe cinq langues et trois modèles de pinces. Les tableaux de spécifications sont donnés modèle par modèle : sur cet appareil, c'est la colonne P P1615 qui fait foi, et c'est elle seule qui porte les gammes de courant continu.

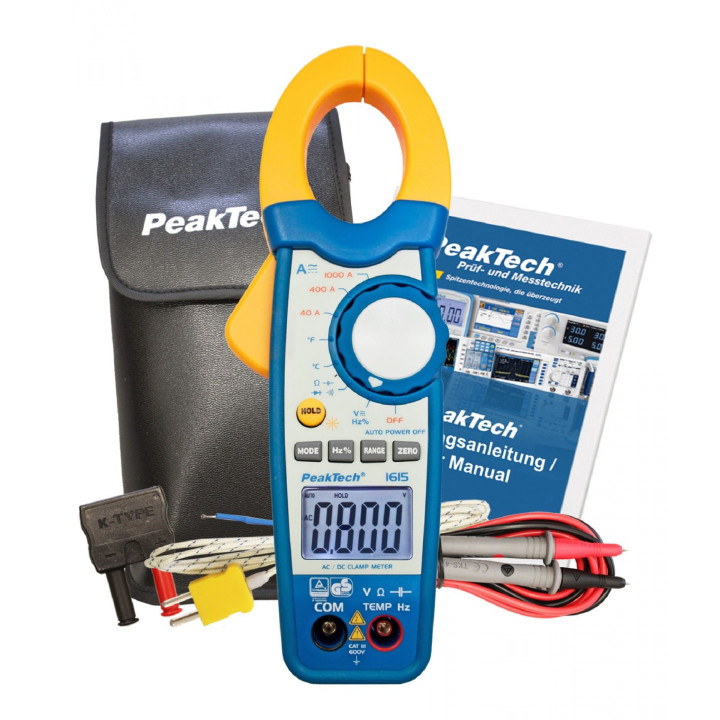

La livraison comprend la pince, les cordons de contrôle, la pile, une mallette de transport, la sonde de température avec son adaptateur et le mode d'emploi. Aucun achat complémentaire n'est nécessaire pour exploiter toutes les fonctions.

Les précautions propres à la mesure par pince tiennent une place à part. Avant d'ouvrir les mâchoires pour saisir un conducteur, tous les cordons doivent être retirés des entrées. Les mâchoires doivent se refermer entièrement. Et la différence de tension entre le conducteur mesuré et la masse ne doit pas dépasser 600 V, la protection ne tenant qu'une minute à cette valeur. S'y ajoutent les règles générales : pas de tension pendant une mesure de résistance, condensateurs déchargés avant contrôle, cordons débranchés avant tout changement de fonction, et jamais de rotation du sélecteur pendant une mesure en cours.

L'entretien se limite à la pile : une vis au couvercle du compartiment, une pile 9 V de type NEDA 1604 ou équivalente, et c'est terminé. PeakTech livre l'appareil étalonné en usine. Retrouvez tous les détails dans la notice des PeakTech 1610 à 1625.

Dans quels cas utiliser le PeakTech P1615 ?

Le P1615 vise les installations où le courant continu compte autant que l'alternatif. C'est ce qui le sépare d'une pince classique, et cela s'est beaucoup élargi avec le photovoltaïque et le stockage.

Contrôle d'une installation photovoltaïque

Le courant d'une chaîne de panneaux se relève string par string, en continu, sans déconnecter les connecteurs. Le signe affiché indique au passage le sens du courant.

Diagnostic sur batterie et onduleur

Courant de charge, courant de décharge, consommation d'un circuit de secours : les gammes continues couvrent l'ensemble, du courant de veille aux quelques centaines d'ampères d'un parc de batteries.

Relevé de charge sur une armoire en service

Chaque départ se mesure une mâchoire refermée autour de son conducteur, sans coupure et sans démontage de bornier. La gamme 400 A couvre la plupart des départs d'un tableau industriel.

Recherche d'un déséquilibre entre phases

Le relevé se répète sur les trois phases d'une même alimentation et fait apparaître un déséquilibre de charge, cause fréquente d'échauffement du neutre.

Mesure sur véhicule ou engin

Sur un circuit de bord en 12 ou 24 V continus, la pince chiffre un courant de repos anormal ou la charge de l'alternateur, sans insérer d'appareil dans le circuit.

Croisement courant et température

Un courant conforme mais une connexion chaude oriente vers un serrage insuffisant : la sonde fournie donne la seconde grandeur sans changer d'appareil.

Les autres appareils de la marque figurent dans la gamme multimètres PeakTech, rattachée à la catégorie mesure électrotechnique.

PeakTech P1615 : ce qui le distingue

La mesure du courant continu constitue l'argument central, et c'est un critère binaire : soit l'installation en comporte, soit non. Photovoltaïque, stockage sur batterie, circuit de bord, alimentation à découpage en sortie : autant de cas où une pince purement alternative ne renvoie rien du tout. Les mêmes trois gammes couvrent l'alternatif, ce qui évite de choisir entre les deux.

La catégorie CAT III 600 V place l'appareil dans la distribution fixe : tableaux, disjoncteurs, contacteurs installés à demeure. La dotation complète, avec sonde de température, adaptateur, mallette, pile et cordons, évite tout achat annexe, ce qui n'est pas si courant à ce niveau de gamme.

Restent les limites. Le compteur de fréquence s'arrête à 100 kHz et exige un signal d'au moins 10 V efficaces, ce qui écarte les signaux logiques. La température se lit au degré entier, à partir de −20 °C seulement. Sur l'alternatif, PeakTech ne désigne pas ce modèle comme appareil à valeur efficace vraie dans sa notice, réservant cette mention à un autre modèle de la même série : sur un signal déformé, mieux vaut se tourner vers les appareils à mesure efficace vraie. Enfin, l'erreur de position de ±1 % rappelle qu'une pince reste un instrument de relevé, pas de métrologie.

Prise en main et utilisation

Pour une mesure de courant, aucun cordon ne doit rester branché : la notice demande de retirer les fils des entrées avant d'ouvrir les mâchoires. Le sélecteur se place sur 40, 400 ou 1000 A, en position alternative ou continue selon le cas. La gâchette ouvre la pince, le conducteur se centre entre les mâchoires, et le relâchement referme l'ensemble. Un seul conducteur à la fois : phase et neutre ensemble donneraient une lecture nulle.

En continu, un geste s'ajoute avant le relevé. La touche ZERO se maintient enfoncée, pince fermée à vide, jusqu'à ce que l'écran affiche 0. Sans cette annulation, la lecture part d'un offset et fausse tous les relevés qui suivent. La même touche sert au réglage du zéro avant une mesure de capacité.

Pour les autres grandeurs, le cordon noir va en COM et le rouge dans la prise V, également utilisée pour la résistance, la fréquence, la capacité, la continuité et la diode. Le sélecteur choisit la fonction, la touche MODE bascule entre continu et alternatif, et la touche Hz% donne accès à la fréquence puis au rapport cyclique.

Un dernier point à surveiller : l'extinction automatique tombe au bout de 35 minutes, et la notice ne décrit aucun moyen de la désactiver.

Sondes, cordons et compléments

La dotation d'origine couvre l'usage complet de l'appareil, sonde à thermocouple comprise. Les compléments utiles portent donc sur l'usure et sur le confort de mesure.

Une paire de cordons de rechange, classée au minimum CAT III 600 V, garde la chaîne de mesure au niveau de l'appareil : c'est l'élément le moins bien classé qui fixe la catégorie réelle de l'ensemble. Des pinces crocodiles ou des pointes fines libèrent les mains sur un bornier encombré, situation courante en fond d'armoire. Une seconde sonde de type K peut servir de rechange, la sonde étant l'élément le plus exposé de la dotation.

Prévoir également une pile 9 V d'avance : c'est la seule pièce consommable du modèle, et son remplacement ne demande qu'un tournevis. Ces éléments se trouvent au rayon accessoires de mesure et dans la sélection accessoires et cordons de mesure.

Pour quels utilisateurs ?

La question se ramène à la nature du courant à relever. Dès que du continu entre dans le périmètre, le P1615 devient l'outil adapté.

L'installateur photovoltaïque y trouve l'appareil de recette et de dépannage d'une installation : courant par chaîne, sens du courant, tension à vide, sans déconnecter un connecteur.

Le technicien de maintenance industrielle couvre à la fois les départs alternatifs d'une armoire et les circuits de commande continus, avec la mesure de température pour croiser un courant anormal et un échauffement.

L'électricien automobile ou d'engins mesure sur un circuit de bord en 12 ou 24 V un courant de repos ou une charge d'alternateur, cas que la pince alternative ne traite pas.

L'enseignement technique dispose d'un appareil qui permet de montrer la différence entre continu et alternatif sur la même grandeur, et l'effet du réglage du zéro sur une lecture.

Moins adapté pour : les signaux non sinusoïdaux ou hors de la bande 50/60 Hz ; le comptage de fréquence au-delà de 100 kHz ou sur signal logique ; les conducteurs de plus de 35 mm et les jeux de barres, que la pince ne peut pas entourer ; les relevés de température sous −20 °C ; et le contrôle réglementaire d'une installation, du ressort des testeurs d'installations électriques. L'ensemble du catalogue de mesure figure dans la gamme PeakTech.

Résumé des caractéristiques techniques

• Type d'appareil : pince ampèremétrique numérique portative AC/DC, avec fonctions multimètre intégrées
• Grandeurs mesurées : courant alternatif et continu par pince, tension continue et alternative, résistance, capacité, fréquence, rapport cyclique, température par thermocouple de type K, test de diode, continuité sonore
• Courant continu : gammes 40 A, 400 A et 1000 A ; résolution 10 mA sur 40 A ; ±(2,8 % + 10 chiffres) sur 40 A, ±(2,8 % + 5 chiffres) sur 400 A, ±(3,0 % + 5 chiffres) sur 1000 A ; sens indiqué par le marquage de la mâchoire
• Courant alternatif : mêmes gammes ; ±(3,0 % + 10 chiffres) sur 40 A, ±(3,0 % + 5 chiffres) sur 400 A et 1000 A ; bande spécifiée 50/60 Hz
• Erreur de position : ±1 % de la valeur mesurée, à ajouter à la précision de base
• Tension : 400 mV à 600 V en continu comme en alternatif ; ±(0,8 % + 3 chiffres) sur 400 mV continue, ±(1,5 % + 3 chiffres) de 4 V à 400 V ; ±(0,8 % + 20 chiffres) sur 400 mV alternative, ±(1,8 % + 5 chiffres) de 4 V à 400 V
• Résistance et capacité : 400 Ω à 40 MΩ, résolution 100 mΩ, ±(1,0 % + 4 chiffres) sur la gamme 400 Ω ; capacité de 40 nF à 100 µF
• Fréquence et rapport cyclique : 5 Hz à 100 kHz, sensibilité minimale de 10 V efficaces ; rapport cyclique de 0,5 à 99,0 %, largeur d'impulsion de 100 µs à 100 ms
• Température : thermocouple de type K, −20 à 1000 °C, résolution 1 °C, ±(3,0 % + 5 chiffres)
• Continuité et diode : buzzer sous 100 Ω, courant de test inférieur à 1 mA ; test de diode à 0,3 mA sous une tension à vide de 1,5 V
• Ouverture de pince : conducteurs jusqu'à 35 mm de diamètre
• Affichage : LCD 3 ¾ chiffres, 4000 points annoncés (3999 affichés), caractères de 17 mm, rétroéclairage, polarité automatique, indication « OL » au dépassement, témoin de pile
• Cadence de mesure : deux mesures par seconde
• Fonctions : touche ZERO pour l'annulation d'offset en continu et le zéro de capacité, Data Hold, rétroéclairage, sélection de gamme automatique et manuelle, extinction automatique après 35 minutes
• Catégorie de mesure : CAT III 600 V, degré de pollution 2, double isolation — usage en intérieur uniquement
• Protection contre les surcharges : 600 V en tension, 1000 A sur la pince, 250 V sur résistance, capacité, fréquence, diode et continuité, 60 V continus ou 24 V alternatifs sur la température
• Alimentation : une pile 9 V de type NEDA 1604 ou équivalente
• Température d'usage : fonctionnement de −10 à 50 °C sous 85 % HR, stockage de −30 à 60 °C, altitude maximale 3000 m
• Dimensions / masse : 80 × 229 × 40 mm / 300 g
• Livraison : pince, cordons de contrôle, pile, mallette de transport, sonde de température avec adaptateur, mode d'emploi
• Référence fabricant : PeakTech P1615

Questions fréquentes

Le PeakTech P1615 mesure-t-il le courant continu ?

Oui, sur les trois mêmes gammes que l'alternatif : 40 A, 400 A et 1000 A. C'est la caractéristique qui distingue ce modèle d'une pince purement alternative. Le marquage porté sur la mâchoire indique le sens du courant, une lecture négative signalant un courant qui circule dans le sens opposé au repère.

À quoi sert la touche ZERO du PeakTech P1615 ?

À annuler l'offset avant une mesure de courant continu : on maintient la touche enfoncée, pince fermée à vide, jusqu'à l'affichage de 0. Sans ce réglage, tous les relevés continus partent décalés. La même touche assure le zéro avant une mesure de capacité.

Le PeakTech P1615 mesure-t-il en valeur efficace vraie ?

PeakTech n'attribue pas cette mention au P1615 dans sa notice, où elle est réservée à un autre modèle de la même série. La bande spécifiée de 50/60 Hz va dans le même sens. Sur le secteur, la lecture est correcte ; sur un signal déformé, un appareil à valeur efficace vraie est préférable.

Quel diamètre de câble le PeakTech P1615 accepte-t-il ?

Jusqu'à 35 mm de diamètre. Au-delà, les mâchoires ne se referment pas et la mesure devient impossible : un jeu de barres ou un câble de forte section sortent du domaine de cet appareil. Il faut alors une pince à ouverture plus large, ou un tore souple.

Pourquoi faut-il centrer le conducteur dans la pince ?

PeakTech chiffre à ±1 % de la lecture l'erreur due au décentrage, qui vient s'ajouter à la précision de base. Sur un relevé destiné à être comparé d'une intervention à l'autre, ce terme explique une bonne part des écarts constatés. Les mâchoires doivent également se refermer complètement.

La sonde de température est-elle fournie avec le PeakTech P1615 ?

Oui, la sonde à thermocouple de type K et son adaptateur figurent au contenu de la livraison, avec la mallette de transport, les cordons, la pile et le manuel. Attention toutefois : sur la fonction température, la protection contre les surcharges tombe à 60 V continus ou 24 V alternatifs.

Le PeakTech P1615 convient-il à une installation photovoltaïque ?

Ses gammes continues et sa catégorie CAT III 600 V couvrent le relevé de courant par chaîne et la mesure de tension côté continu, dans la limite de 600 V entre le conducteur mesuré et la masse. Sur les installations dont la tension de chaîne dépasse cette valeur, il faut un appareil de catégorie et de tension supérieures.

Ce qu'il faut retenir

Un geste conditionne la fiabilité de cet appareil, et il ne prend que trois secondes : le réglage du zéro avant chaque mesure de courant continu. L'omettre ne provoque aucun message d'erreur, et c'est précisément le problème. L'écran affiche une valeur plausible, décalée d'un offset invisible, et le relevé part fausser un diagnostic sans que rien ne le signale. Sur une chaîne photovoltaïque ou un courant de repos de quelques centaines de milliampères, l'ordre de grandeur de l'offset et celui de la mesure peuvent être comparables. Le réflexe s'acquiert vite ; c'est celui qu'il faut transmettre en premier à qui prend l'appareil en main.
