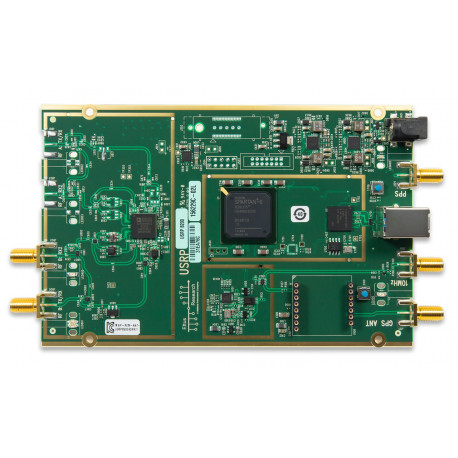

Vue de dessus de la plate-forme radio logiciel Ettus USRP B200

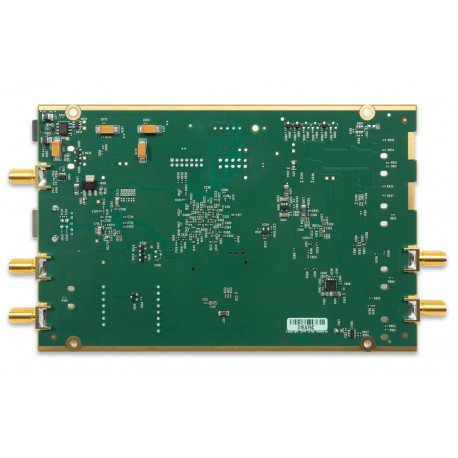

Vue de dessous de la plate-forme radio logiciel Ettus USRP B200

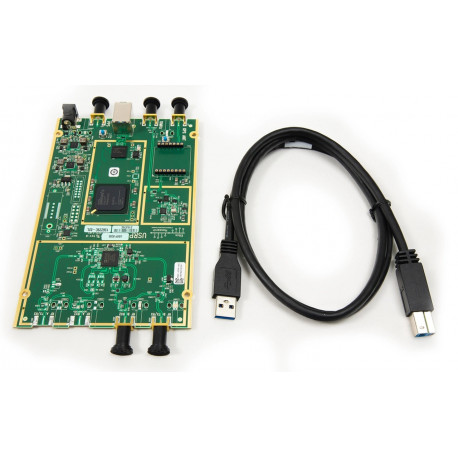

Détail livré de la plate-forme radio logiciel Ettus USRP B200

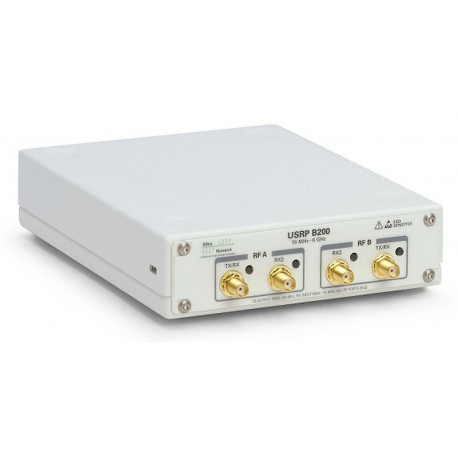

La plate-forme radio logiciel Ettus USRP B200 livrée en boitier
Plate-forme radio logiciel Ettus USRP B200
Vue de dessus de la plate-forme radio logiciel Ettus USRP B200
Vue de dessous de la plate-forme radio logiciel Ettus USRP B200
Détail livré de la plate-forme radio logiciel Ettus USRP B200
La plate-forme radio logiciel Ettus USRP B200 livrée en boitier

Plate-forme radio logiciel Ettus USRP B200

6002-410-023
En cours d'approvisionnement
1 332,00 € TTC

Dont 0,06 € d'eco-participation déjà incluse dans le prix


1 110,00 € HT

L'USRP B200 s'apparente à une plate-forme USRP™ (Universal Software Radio Peripheral) mono-carte dotée d'une couverture de fréquence continue de 70 MHz à 6 GHz.

Version

Conçu pour une expérimentation à faible coût, il combine un émetteur-récepteur à conversion directe entièrement intégré fournissant jusqu'à 56 MHz de bande passante en temps réel, un FPGA Spartan6 ouvert et reprogrammable et une  connectivité SuperSpeed ​​USB 3.0 rapide et pratique alimentée par bus .

La prise en charge complète du logiciel UHD (USRP Hardware Driver) vous permet de commencer immédiatement à développer avec une Radio GNU, de prototyper votre propre station de base GSM avec OpenBTS et de passer en toute transparence du code du B200 à des plates-formes USRP plus performantes et prêtes pour l'industrie.


Expérimentation SDR à faible coût
Expérimentez une large gamme d'applications avec l'USRP B200mini telle que: la diffusion FM, TV, cellulaire, GPS, WiFi, ISM, etc... Les utilisateurs peuvent immédiatement commencer le prototypage de radio GNU et participer à la communauté SDR open source. La prise en charge complète par le logiciel USRP Hardware Driver ™ (UHD) permet une réutilisation transparente du code à partir de conceptions existantes, la compatibilité avec des applications open source telles que HDSDR et OpenBTS, et une voie de mise à niveau vers des systèmes USRP prêts à l'emploi pour répondre aux exigences des applications.





Architecture du système B200

L'interface RF intégrée sur l'USRP B200 est conçue avec le circuit intégré AD9364 d'Analog Devices, un émetteur-récepteur à conversion directe monopuce et un processeur de bande de base numérique, capable de diffuser jusqu'à 56 MHz de bande passante RF en temps réel. Le B200 utilise une chaîne de signal de l'AD9364 lui permettant d'être alimenté par bus et de réduire la complexité de la conception logicielle et matérielle. Le traitement du signal embarqué et le contrôle de l'AD9364 sont effectués par un FPGA Spartan-6 XC6SLX75 connecté à un PC hôte à l'aide de SuperSpeed ​​USB 3.0. Le débit du système en temps réel USRP B200 est étalonné à 61,44 MS/s en quadrature fournissant l'intégralité de la bande passante RF instantanée de 56 MHz au PC hôte pour un traitement supplémentaire à l'aide de l'environnement de conception GNU Radio SDR.


Caractéristiques:

Générales
- Xilinx Spartan-6 XC6SLX75 FPGA
- Transceiver Analog Devices AD9364

Spécifications RF
- Canaux: 1 TX, 1 RX
- Gamme de fréquence: 70 MHz à 6 GHz
- Bande passante instantanée: jusqu'à 56 MHz
- IIP3 (at typical NF): -20 dBm
- Power Output: >10 dBm
- Receive Noise Figure: <8 dB

Conversion Performance and Clocks
- ADC Sample Rate (Max.): 61.44 MS/s
- ADC Resolution: 12 bits
- DAC Sample Rate (Max.): 61.44 MS/s
- DAC Resolution: 12 bits
- Host Sample Rate (16b): 61.44 MS/s
- Frequency Accuracy: +/-2.0 ppm
- W/ GPS Unlocked TCXO Reference: ±75 ppb
- W/ GPS Locked TCXO Reference: <1 ppb

Synchronisation
- 10 MHz clock reference
- PPS time reference

Alimentation
- 5 V via USB

Autres caractéristiques
- Gamme de témpérature de fonctionnement : 0 - 45 °C
- W/ GPS Unlocked TCXO Reference: ±75 ppb
- W/ GPS Locked TCXO Reference: <1 ppb
- Ce produit module est soumis au contrôle de la réglementation américaine relative à l’exportation (15 CFR Part 730 et. seq.).

Logiciel
- USRP Hardware Driver 3.9.2 (or later)
- GNU Radio

Matériel livré:
L'USRP B210 est disponible selon 2 options (à choisir dans la boite de dialogue prévue à cet effet au dessus du bouton ajouter au panier)

- Sous la forme d'une platine seule avec son cordon USB 3.0
   ou
- Sous la forme d'une platine associée à un un kit de boîtier (assemblage requis) et à un cordon USB 3.0



Support Logiciel:
Le matériel est facilement accessible via le pilote matériel USRP (UHD). l'UHD est à la fois disponible pour une API C/C++ et Python qui prend en charge tous les produits USRP et permet aux utilisateurs de développer efficacement des applications, puis de faire passer en toute transparence les conceptions entre les plates-formes à mesure que les exigences augmentent.

L'UHD offre également une prise en charge multiplateforme pour plusieurs environnements et cadres de développement standard de l'industrie, notamment RFNoC, LabVIEW et MATLAB/Simulink. Pour vous assurer que vous n'avez aucune restriction sur la façon dont vous utilisez l'UHD, il est disponible sur Linux, Windows et Mac OS. Vous préférez la programmation graphique ?



Documentations:
- Base de connaissance Ettus
- Datasheet
- Guides de démarrage
- API UHD Python
- Interroger les capteurs passifs sans fil SAW avec l'USRP
- Support Ettus
