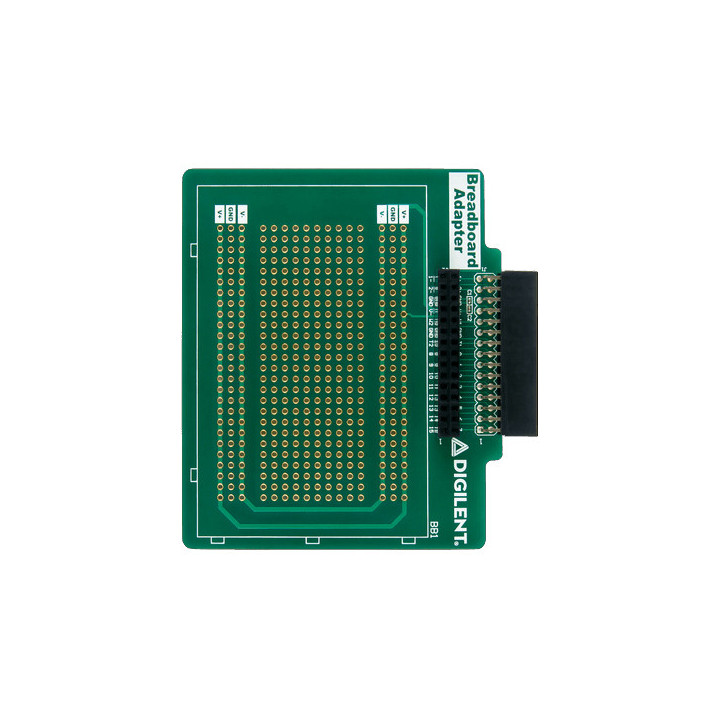

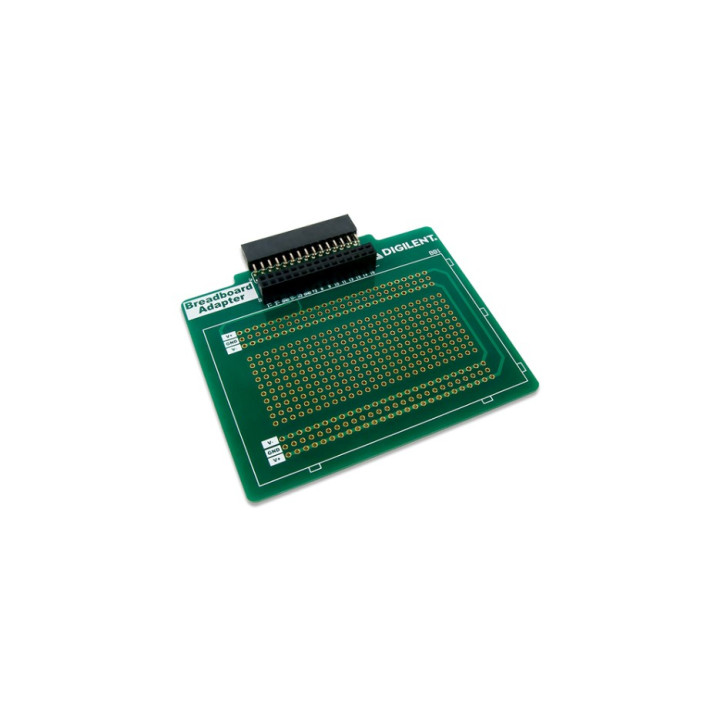

Platine adaptation BreadBoard pour Analog Discovery 2 et 3 Images
Cet ensemble est conçu pour s'enficher sur le connecteur du boitier Analog Discovery 2 et 3 (non livré). Il se compose d'une plaque de prototypage vierge pastillée associée à une platine de développement sans soudure type BreadBoard.
Ce dernier vous permettra de faciliter l'étude et le développement d'applications diverses à l'aide de votre boitier Analog Discovery 2 et 3 (proposé en option au bas de la page).
La plaque de prototypage reprend les signaux V + et V- en provenance de l'Analog Discovery 2 et 3.
La plaque de développement pastillée peut être utilisée pour recevoir des composants (que vous pourrez alors souder directement sur sa zone vierge pastillée).
Vous pourrez également coller la plaque de développement vierge sans soudure livrée sur la plaque pastillée afin de pouvoir bénéficier d'un plus grande flexibilité de montage.
Les signaux du boitier Analog Discovery 2 et 3 sont disponibles sur 2 rangées de connecteurs femelles.
Il vous suffira alors (comme sur l'exemple ci-dessus) d'utiliser des straps souples mâle/mâle afin de relier les signaux de l'Analog Discovery 2 aux composants qui seront enfichés sur la BreadBoard. Nous proposons des straps en option en bas de page.
A noter qu'il est également possible d'utiliser cette platine sur le module OpenScope (Attention car les signaux de ce module ne sont pas positionnés dans le même ordre que sur le connecteur de l'Analog Discovery 2 et 3, il vous faudra bien contrôler la documentation avant de vous raccorder dessus).
