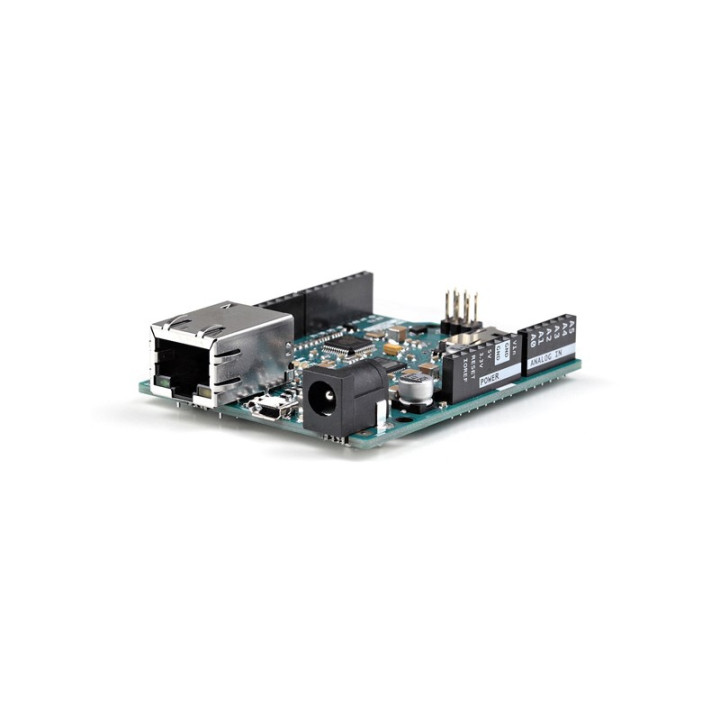

Platine Arduino Ethernet A000022 avec microcontrôleur et slot microSD

La platine ne nécessite aucune carte additionnel pour sa programmation (qui s'effectue directement via son connecteur micro-USB). La platine intègre également un slot pour carte microSD (non incluse).


Caractéristiques:
Microcontrôleur : ATmega32u4
Tension de fonctionnement : 5 V
Tension d'alimentation (recommandée) : 7- 12 V
Tension d'alimentation (limites) : 6 - 20V
Nombre d'E/S : 20 (dont 7 pouvant générer des signaux PWM)
Broches réservées:
- 4 pour le slot microSD™
- 10 pour l'interface Ethernet W5500
Nb ports "Analogique/Numérique" : 12
Courant max. par E/S : 40 mA
Courant pour broches : 3.3 V 50 mA (1 A si utilisation d'une alimentation externe)
Mémoire Flash 32 KB (ATmega32u4) dont 4 KB utilisé par le bootloader
SRAM 2,5 KB (ATmega32u4)
EEPROM 1 KB (ATmega32u4)
Vitesse horloge 16 MHz



Programmables via un langage proche du "C" (disponible en libre téléchargement), les modules Arduino peuvent fonctionner de façon autonome ou en communicant avec un logiciel "tournant" sur un ordinateur (Flash, MaxMSP...).




L'ensemble des entrées/sorties de la platine sont disponibles sur des connecteurs femelles (avec sérigraphie) présents sur les bords de la platine.

L'environnement de développement de cette platine est disponible en libre téléchargement à l'adresse: www.arduino.cc


Nouveau: Notes d'applications pour Arduino et modules Click™ Board

Consultez les notes d'applications concernant les modules Click Board et les Arduino™

Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)

Téléchargez également les fichiers sources de ces notes d'applications




Nouveau: Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).

Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
