Platine Dual Motor Driver MC33926 pour pilotage de moteurs avec une carte Arduino Images
Ce shield pour Arduino® dispose de 2 drivers MC33926 vous permettant de piloter jusqu'à 2 moteurs à courant "cc" (de 5 à 28 V - jusqu'à 3 A par moteur).

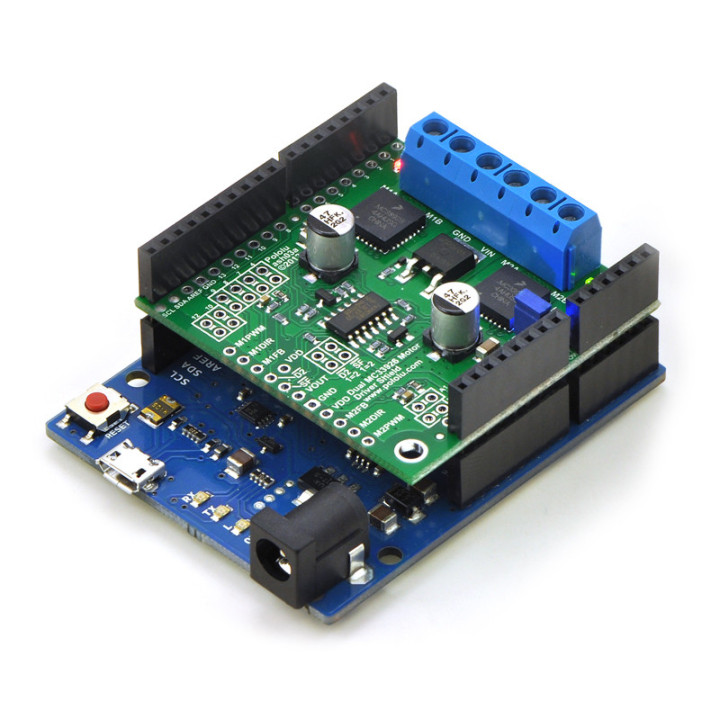

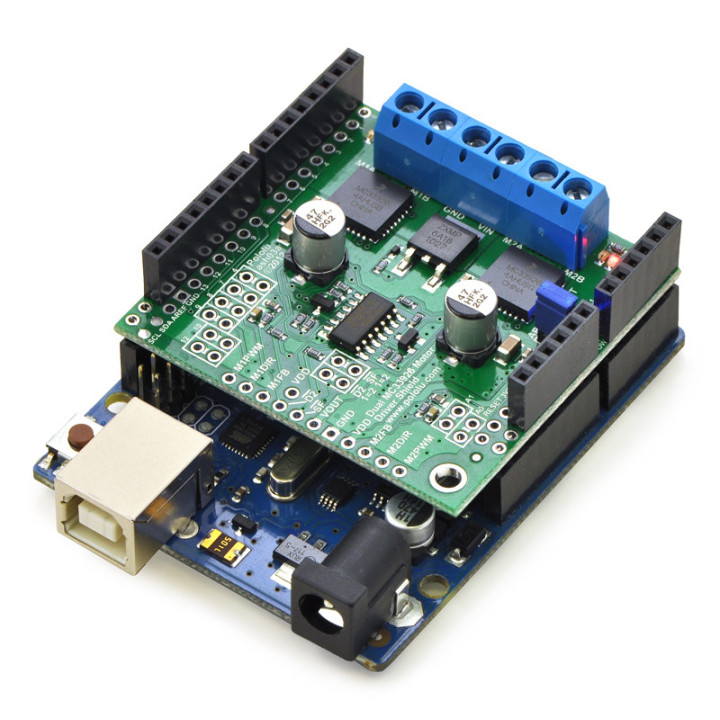

Exemple de montage sur une platine Arduino® Léonardo™ (non inclus)
Caractéristiques:
- Drivers de moteur: 2 x MC33926
- Nombre de moteurs supportés: 2
- Alimentation moteurs: 5 à 28 Vcc
- Courant de sortie par moteur: 3 A*
- Fréquence PWM: 20 KHz max.
- Plage des tensions logiques: 2,5 à 5,5 V (Attention à la polarité car non protégé)

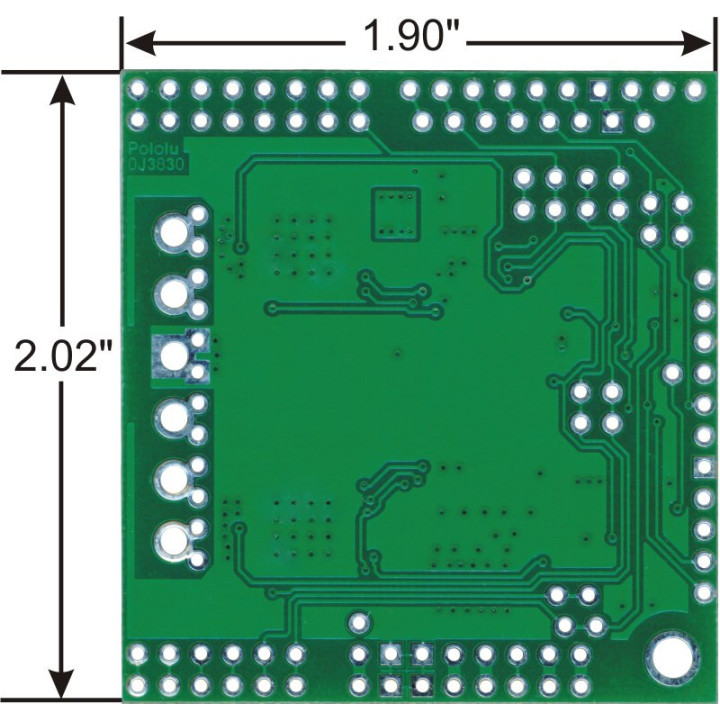

- Dimensions: 5,1 x 4,8 x 1 cm
- Poids: 23 g (avec connecteurs)
- Protection contre les inversions de polarité : oui pour les moteurs uniquement
* Attention: Les drivers MC33926 peuvent chauffer excessivement lors du pilotage de certains moteurs à forte consommation - Ne touchez jamais ces derniers lors de leur utilisation (risques de brûlures) et prévoyez l'emploi de dissipateurs thermiques additionnels (non livrés).
