Platine évaluation module TDI2 pour tests TDL2A-433 Radiometrix Images
Platine évaluation module TDI2 pour tests TDL2A-433 Radiometrix
Platine d'évaluation pour module "TDL2A-433" Radiometrix.
Prix :
126,90 €
TTC
Dont 0,01 € d'eco-participation

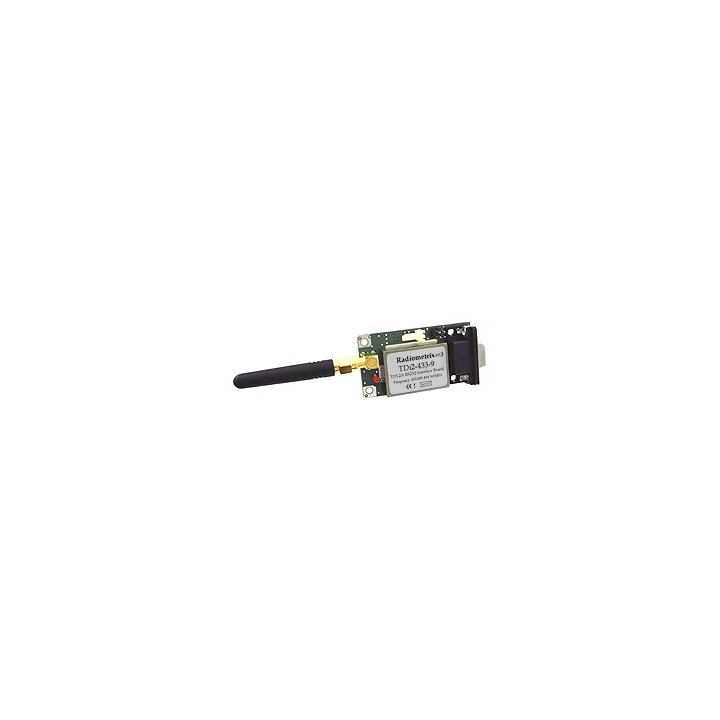

De faibles dimensions (61 x 33 mm), cette platine d’évaluation (livrée montée) est toute indiquée pour tester rapidement et simplement les performances du module "TDL2A-433" via un compatible PC (ou tout autre prériphérique RS-232).
Cette dernière comprend:
- Un module "TDL2A-433" (version 4800 bds ou 9600 bds au choix)
- Un circuit d’interfaçage MAX232
- Un connecteur SUB-D 9 broches
- Une led de visualisation (permettant de valider la réception de données)
- Un étage de régulation
- Un connecteur pour alimentation externe via une pile 9 V (non livrée)
- Une antenne avec raccordement sur connecteur SMA.
2 platines "TDi2-433" pourront être utilisées au moyen d’un terminal de saisie (type HyperTerminal™ par exemple) pour effectuer des essais de transmission de fichiers entre PC. Il vous sera également possible d'effectuer des tests de communication entre 2 platines "TDi2-433" ou entre une platine "TDi2-433" et un ou plusieurs modules "TDL2A-433".
La platine d'évaluation "TDi2-433" peut être commandée au choix en version 4800 bds ou 9600 bds.
-
Datasheet du moduleTélécharger
