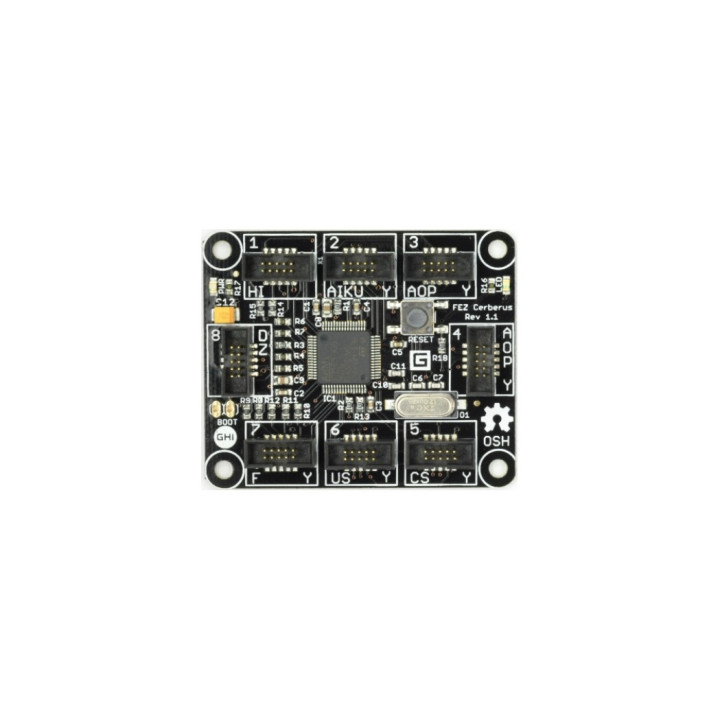

Platine "FEZ Cerberus"

Architecturée sur la base d'un STM32F405 Cortex®-M4 168 Mhz, la platine "FEZ Cerberus" est une base hardware 100 % open source compatible avec les ressource logiciel ".NET Gadgeteer".

Ce processeur STM32F405 avec virgule flottante dispose de 1 MB de mémoire FLASH et de 192 KB de mémoire RAM.

Idéalement conçue pour le développement d'applications les plus diverses (robotique, système de gestion de capteurs, etc...) sa mémoire "heap" de 112 K la prédestine également pour la conception de systèmes embarqués avec communication réseau (avec un module d'extension "ENC28' optionnel).


Caractéristiques:
• 8 supports ".NET Gadgeteer"
• Led configurable
• Nombreuses fonctions harware / software:
◦ .NET Micro Framework 4.2 (supporte C# et Visual Basic)
◦ Processeur 168 Mhz 32 bits avec virgule flottante
◦ 1 MB FLASH (plus de 300 K pour code utilisateur)
◦ 192KB RAM, 112 KB pour "heap utilisateur"
◦ Gestion pile TCP/IP avec HTTP, TCP, UDP, DHCP
◦ Supporte communication Ethernet (avec module optionnel Ethernet ENC28)
◦ USB host
◦ USB Device
◦ SPI™
◦ I2C™
◦ 2 UART
◦ CAN
◦ 9 entrées analogiques.
◦ 2 sorties analogiques
◦ Interface 4 bits pour carte mémoire SD/MMC
◦ 6 PWM
◦ Interface OneWire™
◦ Horloge Real Time Clock intégrée (Nécessite quartz 32 Khz en sus)
◦ RLPLite permettant cahrgement de code natif (C/Assemblé) pour utilisation temps réel
◦ FAT File System
• Dimensions: 5,71 x 4,7 cm"


Alimentation:
• Nécessite module rouge .NET Gadgeteer
• Active power consumption TBA
• Idle power consumption TBA


La platine "FEZ Cerberus" dispose de 8 mini-connecteurs ICD permettant l'ajout de périphériques optionnels (appelés modules Gadgetteer). Ces modules se raccordent très simplement sur la platine "FEZ Cerberus" au moyen de petites limandes souples.






Connecteurs d'extension pour modules "Gadgettering"
Nous proposons en option de nombreux modules (Gadgeteering) destinés à être reliés sur les connecteurs de la platine "FEZ Cerberus" (attention tous les modules d'extension Gadgeteering ne sont pas compatibles avec la platine "FEZ Cerberus" - consultez sa notice pour plus d'infos):
