Platine shield Vidéo Expérimenter pour affichage et incrustation vidéo

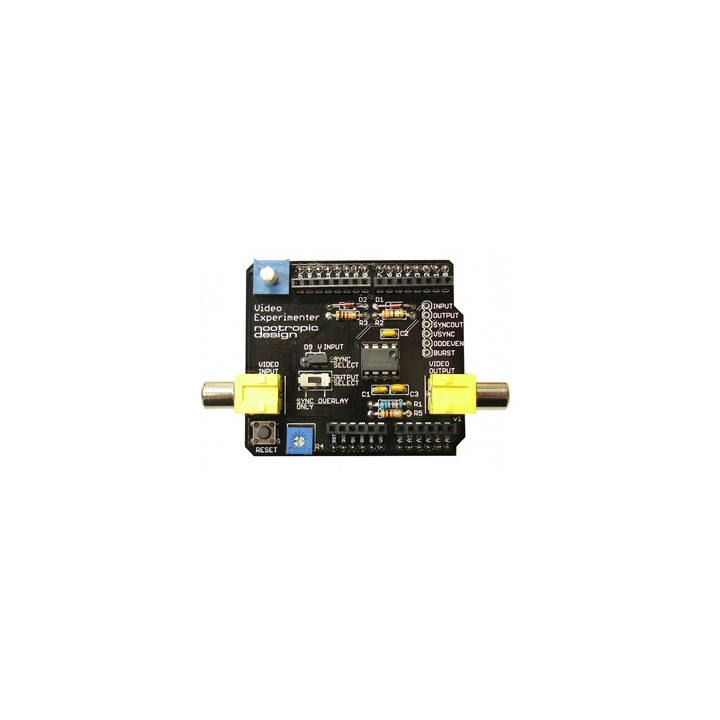

Platine shield "Vidéo Expérimenter" pour arduino
NOOTROPIC1
Disponible
15,60 € TTC
13,00 € HT

Dont 0,01 € d'eco-participation déjà incluse dans le prix

Livrée en kit, cette platine shield destinée à être enfichée sur un arduino™ UNO est spécialement conçue pour vous permettre de réaliser toutes sortes d'expérimentations vidéos (telles que des incrustations et des captures).

Reprise 1 pour 1         Frais de port à partir de 7.90 €   infos



La platine Vidéo Expérimenter repose sur l'utilisation d'un circuit intégré séparateur de synchro vidéo de type LM1881 capable de détecter les tops de synchros verticaux et horizontaux d'un signal vidéo composite. Une librairie spécialement écrite pour l'aurduino™ UNO-328 permettra d'utiliser ces tops de synchros pour afficher des informations en incrustation avec la vidéo. De plus, le comparateur analogique intégré de l'arduino™ UNO-328 permettra également de déterminer le niveau de luminosité du signal vidéo en n'importe quel point donné, offrant ainsi à la platine la possibilité de pouvoir réaliser une capture d'image basse résolution.

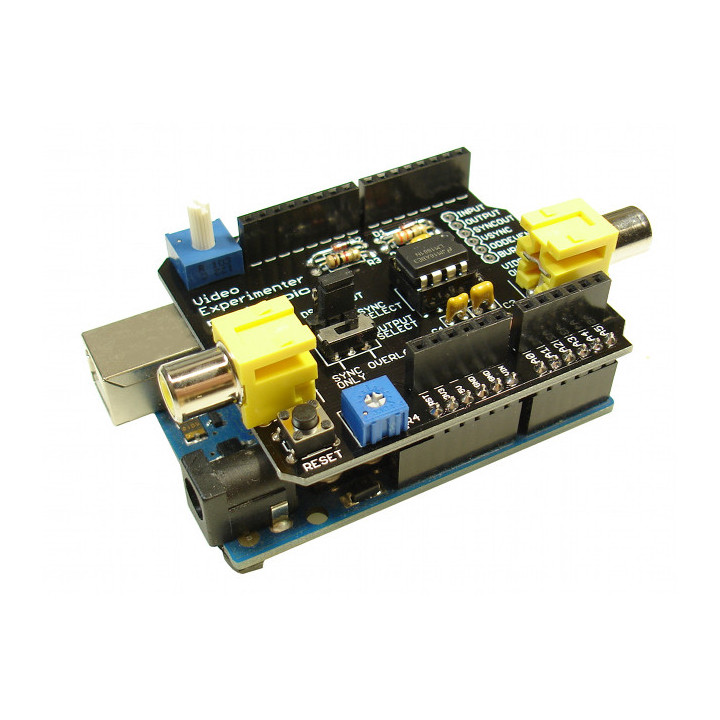

Platine Video experimenter


La platine vous permettra ainsi:

- D'ajouter du texte et des graphismes en incrustation sur un signal vidéo composite (en provenance de sources diverses: DVR, DVD, VCR, caméra de vidéo-surveillance...).

- Effecter des captures vidéos basse résolution.

- Expérimenter des possibilités basiques de reconnaissance d'objet.

- De décoder le sous-titrage NTSC ou XDS (services de données étendus) des données intégrées dans les émissions de télévision

Note d'application
Datasheet du module
