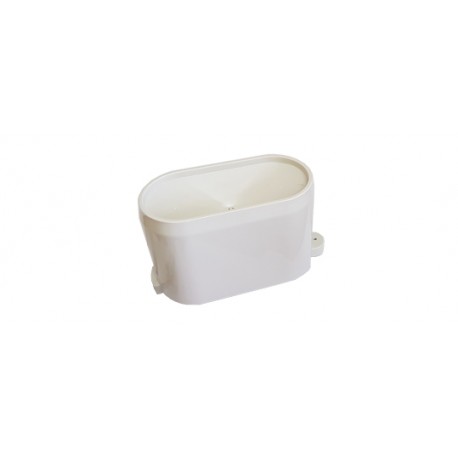

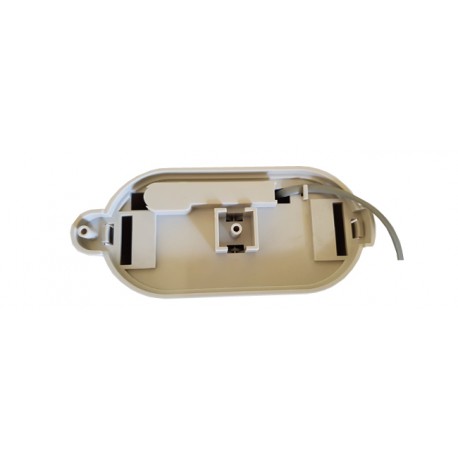

Capteur Pluviomètre à godet LEXCA001 pour Arduino et Raspberry Pi

Après chaque remplissage, le godet se vide automatiquement afin de pouvoir être prêt à se remplir à nouveau. L'information du capteur est accessible via une prise RJ11 déportée sur un câble de 2.5 m.





L'exploitation du capteur est très simple. Il vous suffira de lui associer une résistance de tirage au + de l'alimentation (3,3 à 5 Vcc) et de câbler les sorties du capteur entre cette résistance de tirage et la masse. Dès lors votre microcontrôleur devra simplement détecter les impulsions passagères (niveau logique bas) qui lui indiqueront que 0.2794 mm d'hauteur d'eau sont tombées (à chaque impulsion détectée).

Afin de faciliter l'exploitation du capteur nous proposons différentes petites platines optionnelles (voir ci-dessous):


Si vous désirez récupérer les signaux de la prise RJ11 du capteur pour l'exploiter sur votre propre application:




Nous proposons cette petite platine sur laquelle il vous faudra souder un connecteur RJ11 femelle. Il vous faudra ajouter la résistance de tirage extérieurement (l'emplacement  pour cette résistance n'étant pas prévu sur cette platine).

Si vous désirez utiliser ce capteur sur une carte Arduino™:



Nous proposons 2 platines optionnelles:

Modèle A : Livrée en kit, cette dernière intègre de base la résistance de tirage nécessaire au fonctionnement du capteur. Elle permet aussi de recevoir si nécessaire deux autres capteurs externes (anémomètre et girouette). Cette platine est également compatible avec les cartes micro:bit et les platines dotées de connecteurs au format Grove.  Cliquez ici pour prendre connaissance de sa description et du code source de test pour Arduino™.

Modèle B : Livrée montée, cette dernière intègre la résistance de tirage nécessaire au fonctionnement du capteur. Elle intègre également de base un capteur barométrique (MPL3115A2), un capteur d'humidité relative (HTU21D), un capteur de luminosité (ALS-PT19) et un capteur de température. Elle permet également de recevoir si nécessaire deux autres capteurs externes (anémomètre et girouette). Cliquez ici pour prendre connaissance de sa description et du code source de test pour Arduino™.


Si vous désirez utiliser ce capteur sur une carte micro:bit:



Nous proposons 2 platines optionnelles:

Modèle A : Livrée en kit, cette dernière intègre de base la résistance de tirage nécessaire au fonctionnement du capteur. Elle permet aussi de recevoir si nécessaire deux autres capteurs externes (anémomètre et girouette). Cette platine est également compatible avec les cartes Arduino™ et les platines dotées de connecteurs au format Grove.  Cliquez ici pour prendre connaissance de sa description et du code source de test.

Modèle B : Livrée montée, cette dernière intègre la résistance de tirage nécessaire au fonctionnement du capteur. Elle intègre également de base un capteur BME280 (humidité, température ambiante et pression atmosphérique) et elle permet également de recevoir si nécessaire deux autres capteurs externes (anémomètre et girouette). Cliquez ici pour prendre connaissance de sa description et du code source de test pour Arduino™.

Si vous désirez utiliser ce capteur sur une carte Raspberry Pi:

Nous proposons une platine spécialement adaptée pour réaliser facilement et simplement une petite station météo.

Si vous désirez utiliser ce capteur sur une carte dotée de connecteurs au format Grove:

Nous proposons une platine optionnelle livrée en kit. cette dernière intègre de base la résistance de tirage nécessaire au fonctionnement du capteur. Elle permet aussi de recevoir si nécessaire deux autres capteurs externes (anémomètre et pluviomètre). Cette platine est également compatible avec les cartes Arduino™ et micro:bit.  Cliquez ici pour prendre connaissance de sa description et du code source de test.

Si vous désirez utiliser ce capteur avec un module Photon:

Nous proposons une platine optionnelle montée laquelle intègre de base la résistance de tirage nécessaire au fonctionnement du capteur. Elle intègre également un capteur d'humidité/température de type "HTU21D" ainsi qu'un capteur de pression barométrique de type MPL3115A2. Elle permet aussi de recevoir si nécessaire deux autres capteurs externes (girouette et pluviomètre). Cliquez ici pour prendre connaissance de sa description et du code source de test.
