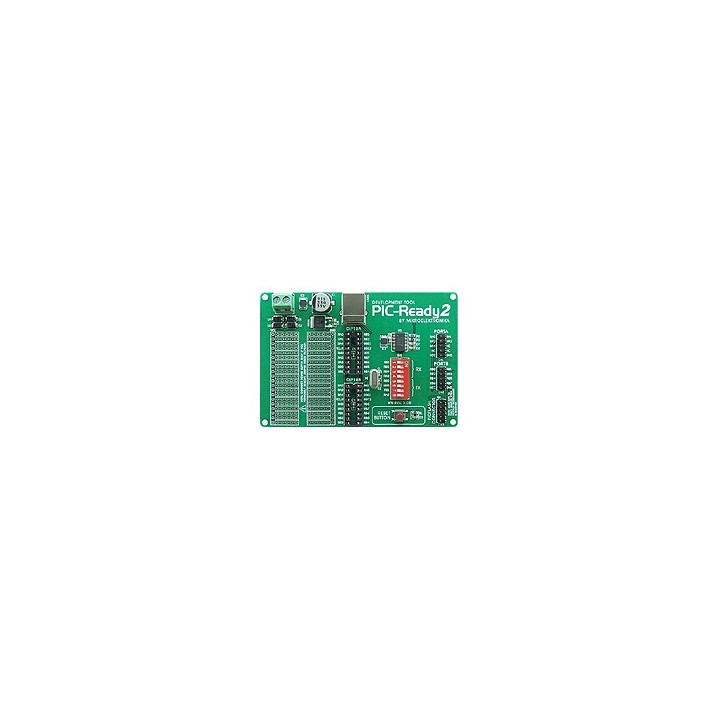

Prototypage microcontrôleurs PIC PRBBOARD2 avec platine économique

Cette petite platine économique est idéale pour le prototypage et l'évaluation des microcontrôleurs PIC™ à technologie Flash en boîtier Dil 18 broches.


La platine "PIC READY BOARD2" dispose:
- D'un étage de régulation +5 Vcc (pour entrée 8 à 16 Vcc)
  Nous proposons un bloc secteur optionnel au bas de la page.
- De 2 supports double lyre 18 broches.
- De 2 petites zones de prototypage à à bandes.
- D'un port USB (convertisseur USB > série via circuit FT232R intégré).
- D'un bouton-poussoir de Reset.
- D'une reprise de tous les ports du microcontrôleur sur des connecteurs HE10 mâles.
  (il est possible de raccorder des petites platines optionnelles sur ces connecteurs - voir ci-dessous).
- D'un connecteur HE10 mâle prévu pour recevoir le programmateur/débugger "PICFlash/ICD"


Exemple d'utilisation de la platine avec le programmateur/débugger "PICFlash/ICD" et vue de l'arrière de la platine.

Attention:
Le programmateur/débugger "PICFlash/ICD" ainsi que le microcontrôleur PIC ne sont pas livrés avec la platine (nous proposons ces derniers en option au bas de la page - D'autres types de PIC sont utilisables).

Schéma de la platine "PIC READY BOARD2"
