Potentiomètre à membrane linéaire CERADEX PTX1S

Le capteur CERADEX PTX1S est un potentiomètre à membrane linéaire ( FSLP ) léger, très mince, avec une sensibilité et une réponse instantanée idéalement conçu pour la détection de faible force d'actionnement pour des applications basse consommation énergétique.

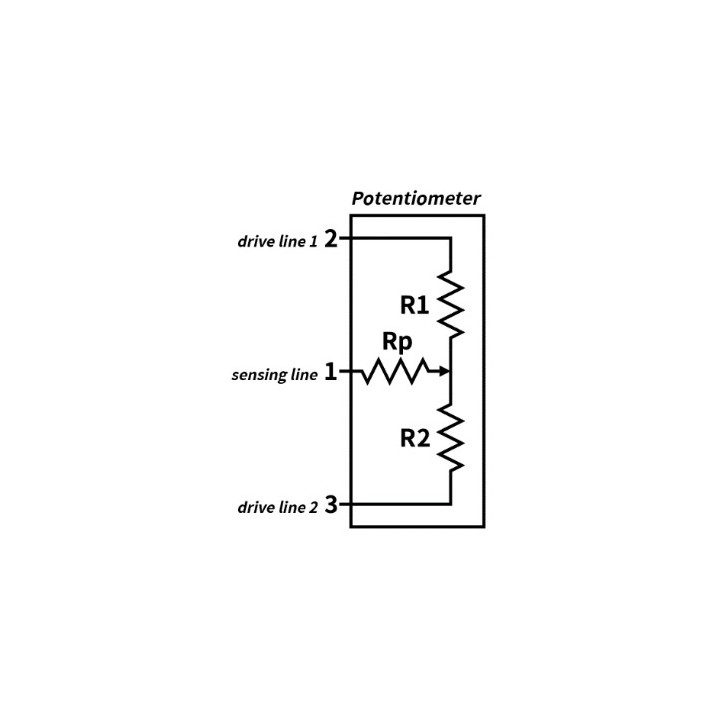

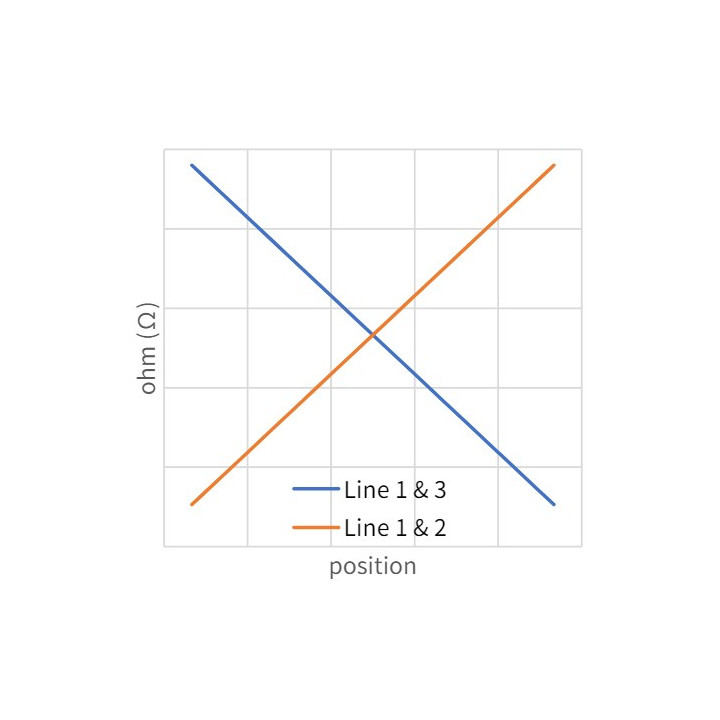

En absence de sollicitation le capteur délivre un circuit ouvert. Le circuit se ferme et produit une valeur de résistance lorsqu'une pression est appliquée à la position correspondante du capteur. Plus la pression est appliquée près des broches de sorties et plus la valeur de la résistance produite est faible (400 Ω minimum environ). Lorsque la pression est appliquée en bout de capteur la valeur maximal de la résistance est de l'ordre de 16 kΩ environ.

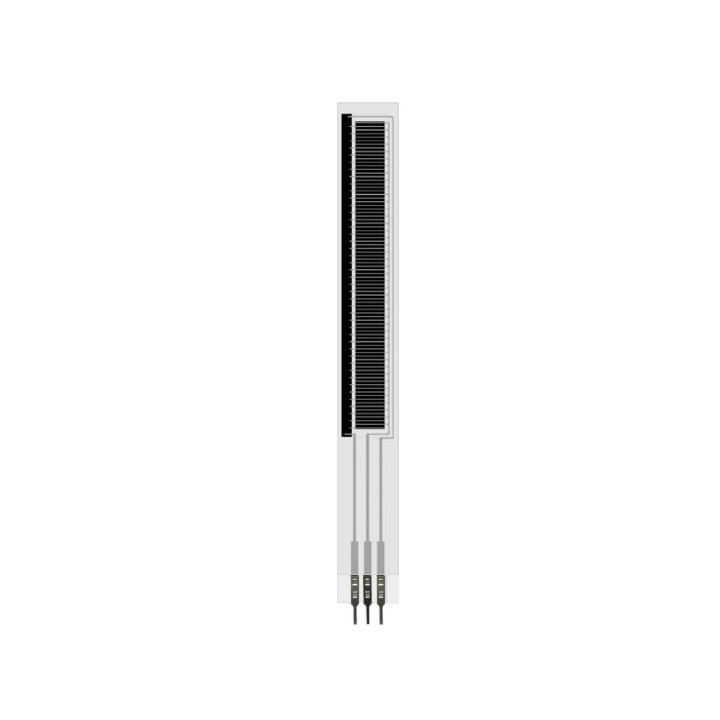

Conception en PET souple avec 3 connecteurs mâles à souder en bout. L'opération de soudure doit être rapide afin d'éviter de faire fondre le substrat PET. Si nécessaire, nous proposons en option en bas de page des connecteurs à raccordement rapide pour ce capteur.

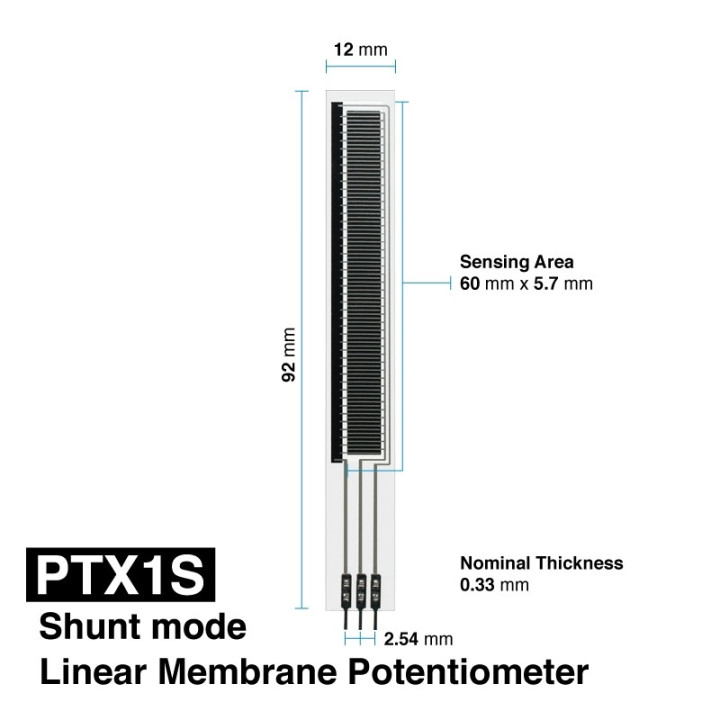

Spécifications :

- Longueur 92 mm
- Largeur 12 mm
- Zone active 5.7 mm x 60mm
- Espacement des broches 2,5 mm
- Épaisseur nominale 0,33 mm
- Substrat PET
- Style de capteur circuit fermé

- Sortie sur connecteur 3 broches mâles à souder
  - Épaisseur 0,73 mm
  -Largeur 1,6 mm


Caractéristiques :

- Résolution de la position < 1.5 mm
- Force d'actionnement minimale ≤ 200 g
- Résistance non actionnée > 10 M Ω (Ohm)
- Temps de réponse < 40 ms
- Puissance maximale < 240 mW
- Température de fonctionnement -20 ºC - +60 ºC

Durabilité :

- Durabilité 1kg / 1 Hz > 10 M actionnements
- Durabilité de la charge debout 2,5 kg/24 h < 5 %
- Performances en température de fonctionnement
  - Froid -40ºC/1h < 5%
  - Chaud +60ºC/1h <15%
Performances de température de stockage
  - Froid -40ºC/1h < 10%
  - Chaud +60ºC/1h <15%
