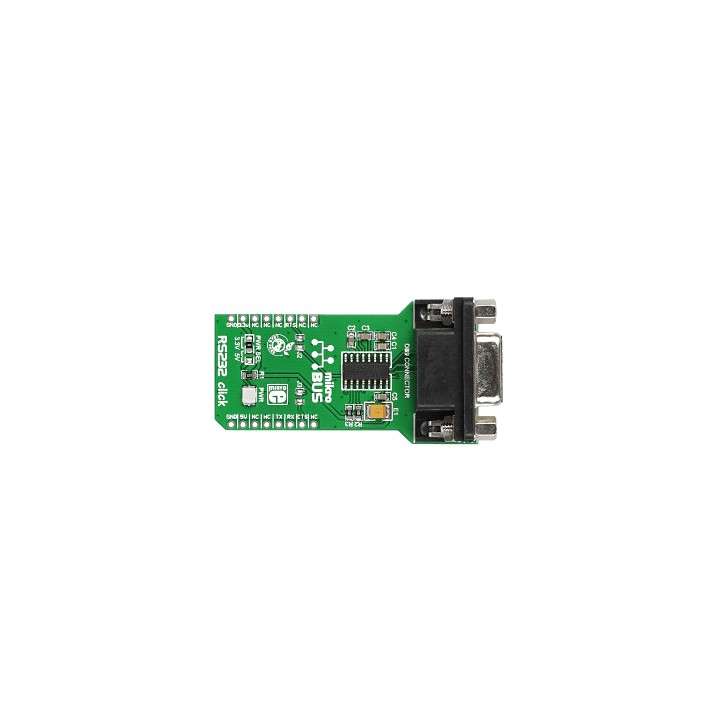

Module RS232 Click Board MIKROE1582 sur socket mikroBUS pour microcontrôleurs

Le RS232 Click (MIKROE-1582) est un module d'interface compact au format mikroBUS Add-on Board qui permet d'ajouter un port série RS-232 complet à n'importe quel système embarqué équipé d'un socket mikroBUS™. Basé sur le transceiver MAX3232IDRG4 de Texas Instruments, il assure la conversion bidirectionnelle entre les niveaux logiques TTL/CMOS du microcontrôleur et les niveaux RS-232 du bus, avec une robustesse éprouvée et une mise en œuvre immédiate.

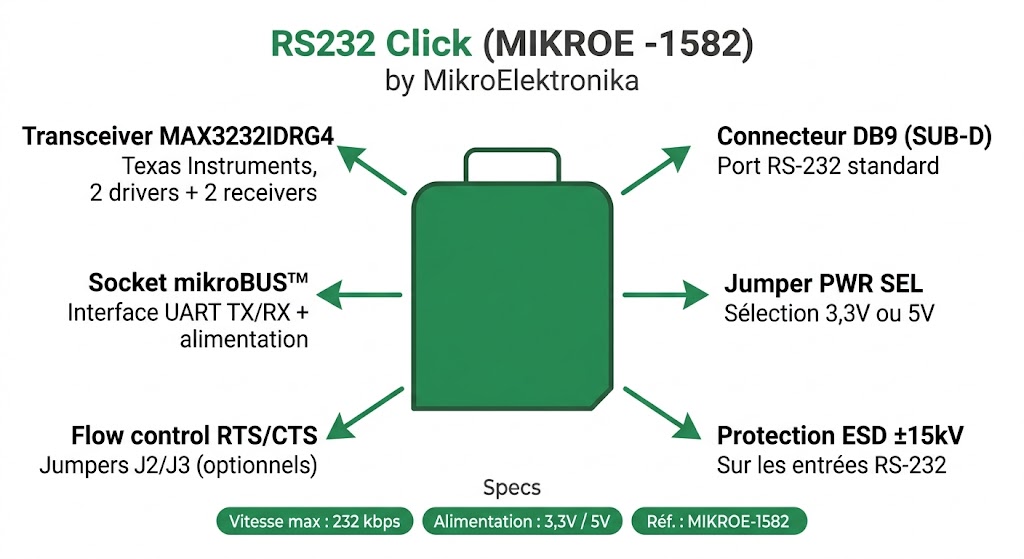

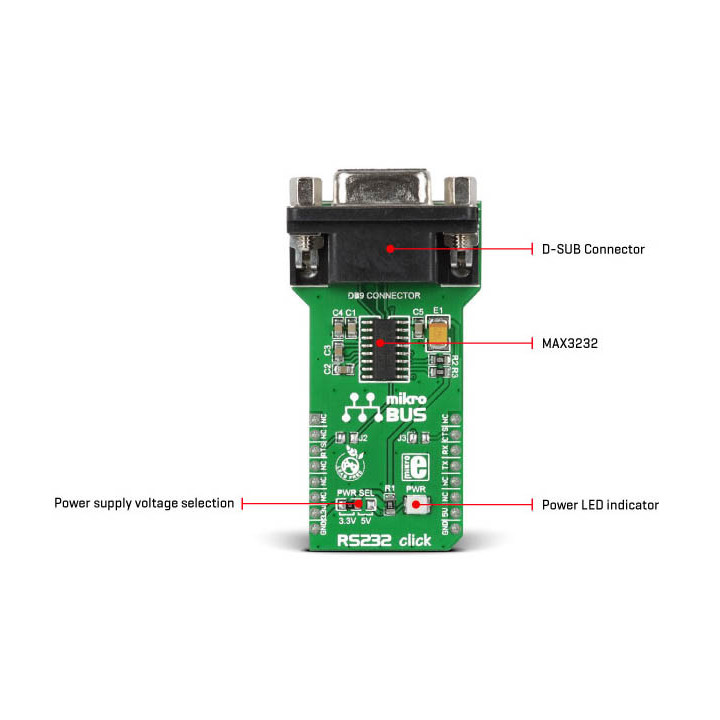

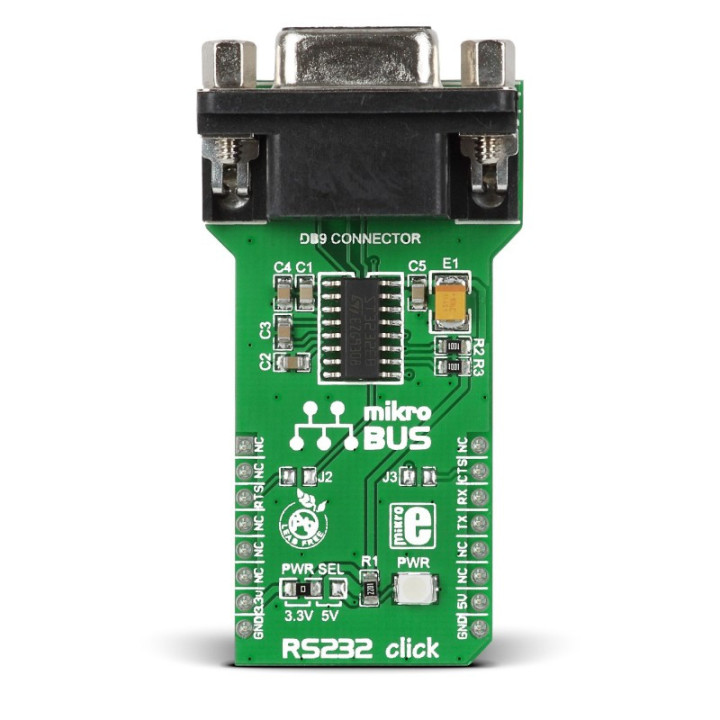

Vue des composants clés du RS232 Click : transceiver MAX3232, connecteur DB9, socket mikroBUS et sélection d'alimentation

Pourquoi choisir le RS232 Click pour votre projet ?

Le RS-232 est un protocole série vieux de plus de soixante ans, mais il n'a pas disparu. On le retrouve encore sur du matériel industriel, des automates, des caisses, des modems, des imprimantes, des GPS professionnels et des équipements de mesure. Le problème : les microcontrôleurs modernes parlent en TTL/CMOS (0–3,3V ou 0–5V), et le RS-232 utilise des tensions qui vont de ±5V à ±15V. Sans convertisseur, rien ne fonctionne — et relier les deux directement grille les entrées MCU.

Le RS232 Click règle ce problème proprement. Le MAX3232IDRG4 embarqué dispose de deux pompes de charge internes qui génèrent les tensions RS-232 à partir d'une alimentation unique 3,3V ou 5V. Résultat : aucun composant externe nécessaire, juste le module en socket mikroBUS™ et le câble DB9. La protection ESD de ±15kV sur les entrées RS-232 protège le circuit même en environnement électriquement bruité — atelier, rack industriel, châssis métallique.

Ce qui différencie ce Click des modules RS232 génériques du marché, c'est l'intégration complète dans l'écosystème mikroBUS™ : alimentation, UART et masse passent par un seul connecteur standardisé. Pas de câblage volant, pas d'erreur de brochage. Le flow control hardware RTS/CTS est également disponible via les jumpers J2 et J3 — très utile pour les transferts de données longs sans perte d'octets. La librairie mikroSDK complète le tableau avec des fonctions prêtes à l'emploi.

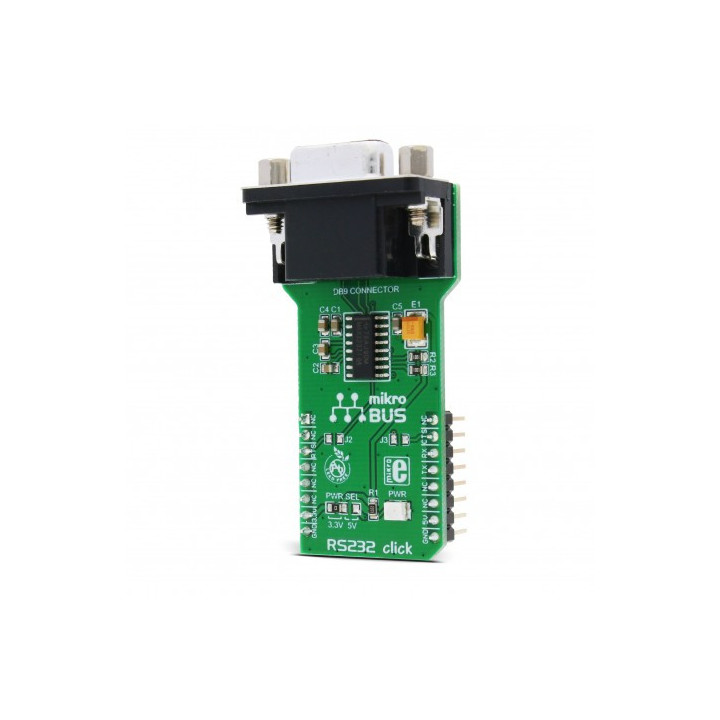

Spécifications techniques

Au cœur du module, le MAX3232IDRG4 (Texas Instruments) est un transceiver RS-232 basse consommation à deux canaux drivers et deux canaux receivers. Il fonctionne sur une plage d'alimentation de 3,0V à 5,5V, sélectionnable via le jumper SMD PWR SEL sur la carte — ce qui le rend compatible aussi bien avec les MCU 3,3V que 5V.

En termes de vitesse, le MAX3232 atteint 232 kbps en conditions nominales (conforme EIA/TIA-232), et maintient 120 kbps dans les pires conditions de charge : résistance de 3kΩ en parallèle avec une capacité de 1000pF. Les pompes de charge internes utilisent deux condensateurs externes pour générer les tensions RS-232 requises.

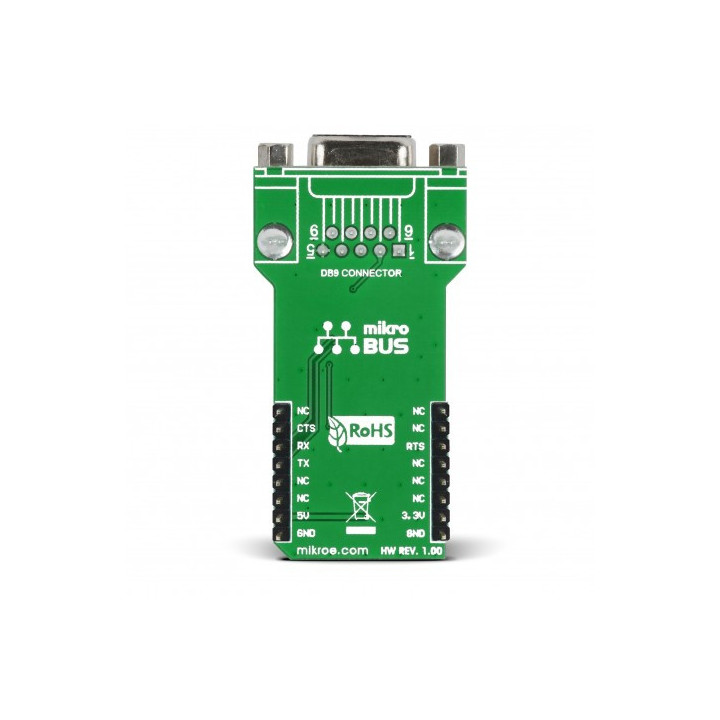

Le module expose deux paires d'entrées/sorties logiques TTL/CMOS. La première paire est directement routée vers les broches UART TX/RX du socket mikroBUS™, pour une utilisation immédiate. La seconde paire est routée via les jumpers J2 et J3 pour implémenter le contrôle de flux RTS/CTS — les jumpers ne sont pas soudés par défaut. Côté RS-232, la connectique passe par un connecteur SUB-D DB9 standard exposant les signaux RX, TX, CTS et RTS. La protection ESD atteint ±15kV sur les entrées RS-232, ce qui sécurise le circuit contre les décharges électrostatiques.

Prise en main et utilisation

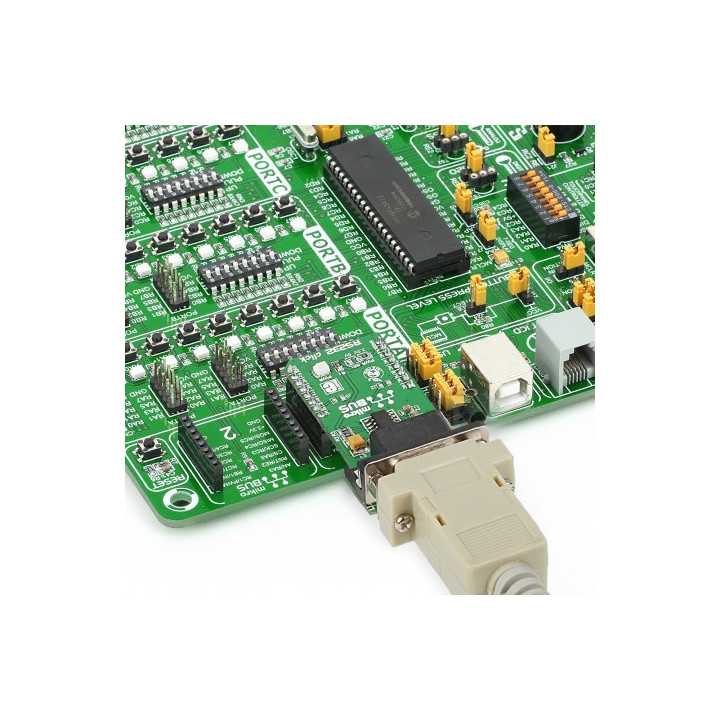

La mise en route est directe. Le RS232 Click s'enfiche dans n'importe quel socket mikroBUS™ disponible sur votre carte de développement. Le jumper PWR SEL doit être positionné selon la tension logique du MCU hôte : position 3,3V pour les systèmes basse tension, position 5V pour les systèmes classiques. Par défaut, les jumpers J2/J3 (RTS/CTS) ne sont pas soudés — si vous avez besoin du flow control, il suffit de les souder.

Côté firmware, la librairie est disponible directement depuis le NECTO Studio Package Manager (solution recommandée) ou en téléchargement sur LibStock™ et le dépôt GitHub MikroElektronika. La librairie expose deux fonctions génériques — lecture et écriture — qui s'appuient sur le module UART natif du MCU. L'exemple fourni implémente un echo : chaque octet reçu sur le bus RS-232 est immédiatement renvoyé à l'émetteur, ce qui permet de valider rapidement la liaison avec un terminal série côté PC (PuTTY, Tera Term, UART terminal intégré aux compilateurs MIKROE). Compatible avec tous les compilateurs MikroElektronika et les principales cartes Clicker, EasyMx, Fusion for ARM et Fusion for PIC.

Pour quels projets utiliser le RS232 Click ?

Le RS232 Click trouve sa place partout où un microcontrôleur doit dialoguer avec un équipement équipé d'un port série SUB-D. Voici les cas d'usage les plus fréquents.

Communication avec un PC via port COM

Beaucoup d'applications industrielles ou de prototypage utilisent encore le port COM du PC pour envoyer des commandes ou récupérer des mesures. Le RS232 Click permet d'établir cette liaison proprement, sans adaptateur USB-RS232 supplémentaire côté MCU. Un terminal série suffit pour tester la liaison.

Pilotage d'équipements industriels et d'automates

Automates Siemens, variateurs de fréquence, afficheurs industriels, lecteurs de codes-barres fixes — la plupart parlent encore RS-232. Le module MIKROE-1582 permet d'interfacer facilement un MCU embarqué dans une machine avec ces périphériques, via le protocole série asynchrone standard.

Interface avec des modems, GPS et instruments de mesure

Les GPS industriels NMEA et certains instruments de mesure (oscilloscopes, alimentations programmables, analyseurs) exposent leurs données sur un port RS-232. Le Click permet de les intégrer directement dans un système embarqué sans passer par un PC intermédiaire.

Systèmes de caisse et d'impression

Certaines imprimantes thermiques et tiroirs-caisses utilisent encore une liaison RS-232 pour recevoir leurs commandes. Le RS232 Click simplifie leur intégration dans des systèmes de point de vente embarqués basés sur MCU.

Équipements portables et batteries

Grâce à sa faible consommation et à son alimentation flexible 3,3V/5V, le module convient aussi aux équipements portables alimentés sur batterie qui doivent maintenir une liaison série RS-232 avec des équipements de terrain.

Développement et débogage de prototypes

Pendant la phase de développement, disposer d'un port RS-232 sur son proto permet d'envoyer des logs de debug vers un terminal PC ou d'interfacer rapidement un périphérique de test — sans modifier l'architecture finale du projet.

Compatibilité et écosystème

Le RS232 Click est compatible avec toutes les cartes équipées d'un socket mikroBUS™ standard. Cela inclut notamment les familles Cliker 2, EasyMx Pro, Fusion for ARM v8 et Fusion for PIC v8, mais aussi les plateformes Curiosity de Microchip, les cartes de développement STM32 équipées d'un Shield mikroBUS, et bien d'autres environnements compatibles.

Côté connecteur RS-232, le port SUB-D DB9 mâle du module se connecte directement à tout équipement ou câble DB9 standard. Pour les équipements à connecteur femelle, un câble null-modem croisé ou droit suffit selon la configuration DTE/DCE. Les signaux RX, TX, RTS et CTS sont tous disponibles sur le connecteur. Il est possible d'utiliser deux RS232 Click sur la même carte (sockets mikroBUS™ 1 et 2) pour créer une passerelle RS-232 ou tester l'émetteur et le récepteur simultanément — configuration documentée dans les exemples officiels.

Pour les applications qui nécessitent une isolation galvanique ou des débits plus élevés, d'autres modules de la gamme interfaces MikroElektronika peuvent compléter ou remplacer ce Click selon les exigences du projet.

Tutoriels et ressources pour démarrer

Exemple de code RS232 Click — écho UART simple

MikroElektronika propose sur LibStock un projet complet démontrant le fonctionnement du RS232 Click en mode réception et émission. L'application initialise le module UART, écoute le bus RS-232 en polling, et renvoie immédiatement chaque octet reçu à l'émetteur. Simple, efficace, et immédiatement testable avec n'importe quel terminal série côté PC. Le code est disponible pour tous les compilateurs MIKROE (mikro C, mikro Basic, mikro Pascal) ainsi que via le Package Manager de NECTO Studio.

Voir l'exemple complet sur libstock.mikroe.com

Dépôt GitHub officiel MikroElektronika — RS232 Click

Le dépôt GitHub de MikroElektronika contient la librairie complète du RS232 Click avec les fonctions d'initialisation UART, de lecture octet par octet et d'écriture sur le bus. Le code source est commenté et structuré en trois sections classiques : initialisation système, initialisation applicative, et tâche applicative cyclique. C'est le point de départ idéal pour intégrer ce Click dans un projet existant.

Accéder au dépôt GitHub MikroElektronika/RS232_click

Résumé des caractéristiques techniques

• Circuit principal : MAX3232IDRG4 — Texas Instruments, transceiver RS-232 basse consommation
• Nombre de canaux : 2 drivers (émetteurs) + 2 receivers (récepteurs)
• Interface hôte : UART (TX/RX via socket mikroBUS™)
• Flow control : RTS/CTS disponibles via jumpers J2/J3 (non soudés par défaut)
• Protocole cible : RS-232 / EIA/TIA-232-F
• Vitesse maximale : 232 kbps (typique) — 120 kbps en charge max (3kΩ // 1000pF)
• Tension d'alimentation : 3,0V à 5,5V — sélection 3,3V/5V via jumper PWR SEL
• Protection ESD : ±15kV sur les entrées/sorties RS-232
• Connecteur RS-232 : SUB-D DB9 mâle (RX, TX, CTS, RTS)
• Format : mikroBUS™ Add-on Board (Click board™)
• Librairie : mikroSDK compliant — disponible NECTO Studio / LibStock / GitHub
• Référence fabricant : MIKROE-1582
• Fabricant : MikroElektronika

Questions fréquentes

À quoi sert le RS232 Click ?

Le RS232 Click (MIKROE-1582) permet d'ajouter un port série RS-232 standard à tout microcontrôleur équipé d'un socket mikroBUS™. Il convertit les niveaux logiques TTL/CMOS (0–3,3V ou 0–5V) du MCU vers les niveaux RS-232 (±5V à ±15V) et inversement, grâce au transceiver MAX3232. Il se connecte à des PC, équipements industriels, modems, GPS ou imprimantes via un câble DB9.

Quelle différence entre le RS232 Click et un simple adaptateur USB-RS232 ?

Un adaptateur USB-RS232 convertit USB vers RS-232 pour un PC. Le RS232 Click fait le chemin inverse côté MCU : il permet à un microcontrôleur d'utiliser son UART natif pour piloter un bus RS-232, sans passer par USB. C'est une solution embarquée, autonome, sans pilote à installer, compatible avec tous les MCU et les cartes MikroElektronika compatibles mikroBUS.

Le RS232 Click est-il compatible avec mon MCU 3,3V ?

Oui. Le jumper PWR SEL permet de sélectionner entre 3,3V et 5V pour l'alimentation logique. Le MAX3232 fonctionne de 3,0V à 5,5V, ce qui le rend compatible avec les MCU ARM Cortex-M à 3,3V comme avec les PIC ou AVR à 5V. Il suffit de positionner le jumper avant la mise sous tension.

Comment activer le flow control RTS/CTS ?

Par défaut, les jumpers J2 et J3 ne sont pas soudés : seules les lignes TX/RX sont actives. Pour activer le contrôle de flux matériel RTS/CTS, il suffit de souder ces deux jumpers SMD. Les signaux sont alors disponibles sur le connecteur DB9 et peuvent être gérés depuis le firmware MCU via les broches UART dédiées.

Peut-on utiliser deux RS232 Click sur la même carte ?

Oui. Si la carte de développement dispose de deux sockets mikroBUS™, deux RS232 Click peuvent être utilisés simultanément sur des sockets différents. C'est la configuration utilisée dans l'exemple officiel de MikroElektronika pour tester une liaison RS-232 en bouclage entre deux modules, sans nécessiter de PC ou d'équipement externe.

Où trouver la librairie et les exemples de code ?

La librairie mikroSDK pour le RS232 Click est disponible directement via le Package Manager de NECTO Studio (méthode recommandée), sur le site LibStock de MikroElektronika, et sur le dépôt GitHub officiel MikroElektronika/RS232_click. Le code fonctionne avec les compilateurs mikro C, mikro Basic et mikro Pascal, et les exemples sont compatibles avec toutes les cartes de développement MIKROE.

Quelle est la vitesse maximale de transmission ?

Le RS232 Click atteint une vitesse de 232 kbps en conditions nominales, conformément à la norme EIA/TIA-232-F. Dans les pires conditions de charge (résistance de 3kΩ en parallèle avec 1000pF), le débit reste garanti à 120 kbps. Pour des vitesses supérieures, d'autres solutions d'interface série seraient plus adaptées.

Le module est-il livré prêt à l'emploi ?

Oui. Le RS232 Click est livré assemblé, testé, et prêt à l'emploi dès l'enfoncement dans un socket mikroBUS™. Aucun composant externe n'est nécessaire pour les fonctions de base TX/RX. Seuls les jumpers J2/J3 nécessitent une soudure si le flow control RTS/CTS est requis.
