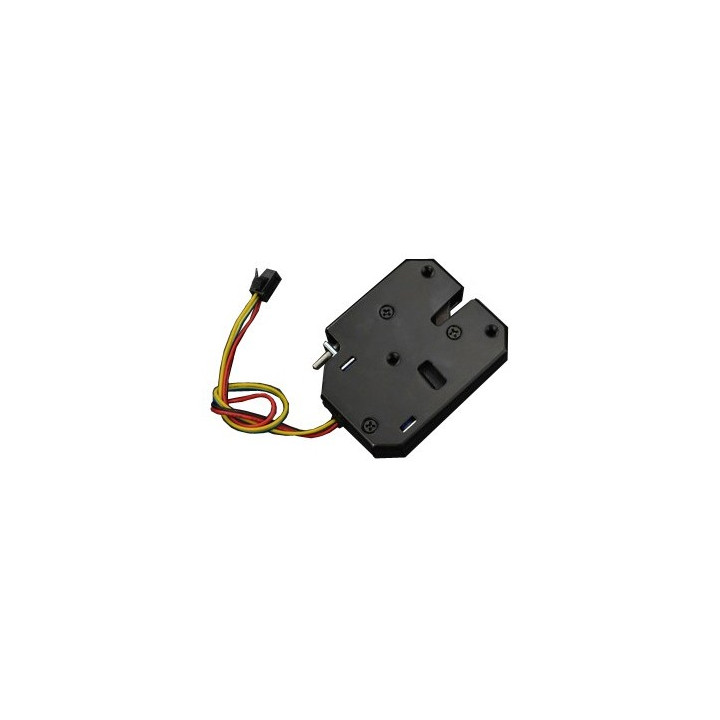

Serrure solénoïde Arduino FIT0620 pour systèmes de fermeture innovants Images
Voici une serrure 9-12 Vcc pour porte, trappe ou autre système de fermeture que vous pourrez piloter depuis un Arduino (non livré) à l'aide d'un relais intermédiaire (non inclus). Hors alimentation, le loquet (inclus) est maintenu. Une fois le solénoïde alimenté le mécanisme se déverrouille.

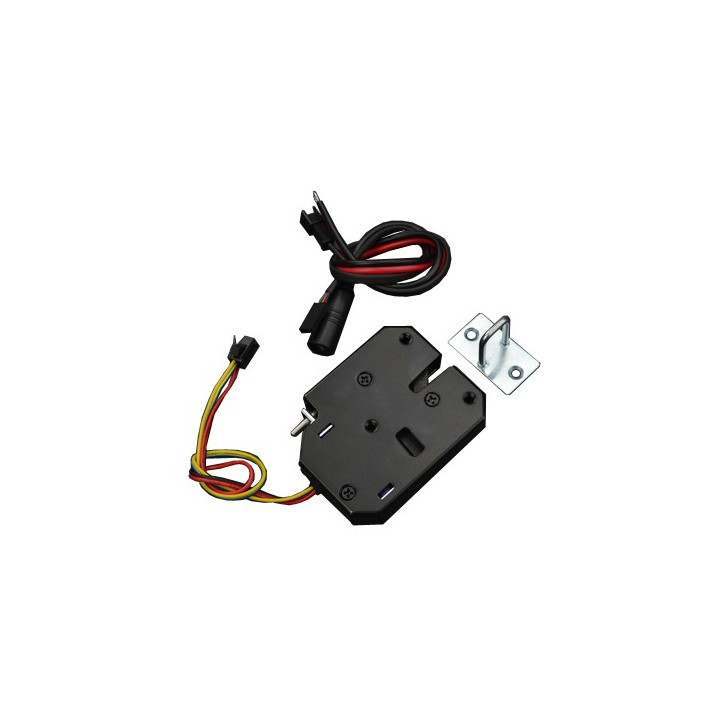

Cette serrure à solénoïde vous permettra de réaliser un système de fermeture pour application ludique. Equipée de 2 fils (rouge et noir) de 18 cm pour recevoir une alimentation externe (non incluse), la serrure est livrée également avec un cordon d'alimentation additionnel de 20 cm avec connecteur DC femelle d'un côté et 2 fils de l'autre.
Le pilotage du solénoïde s'effectue depuis un cordon de 18 cm avec rallonge de 28 cm avec connecteur au format Gravity à l'extrémité, par l'intermédiaire d'un module relais (non livré) et d'un module Arduino par exemple ou autre microcontrôleur (non livrés).
Un loquet (inclus) permet de verrouiller la serrure (hors alimentation). Il vous suffit d'activer le solénoïde (via votre relais) pour "éjecter/déverrouiller" le loquet (comme sur la vidéo ci-dessous).
Si besoin le loquet peut être déverrouillé manuellement en cas de panne d'alimentation par un mécanisme à l'arrière.
IMPORTANT: le solénoïde ne doit pas être activée pendant plus de 5 secondes au risque d'endommager ce dernier.
Caractéristiques:
- Alimentation: 9 à 12 Vcc (à prévoir)
- Courant: 1,5 A max.
- Force de maintien: 75 Kg

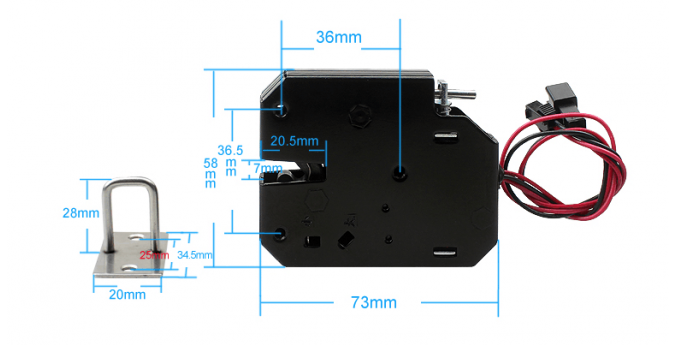

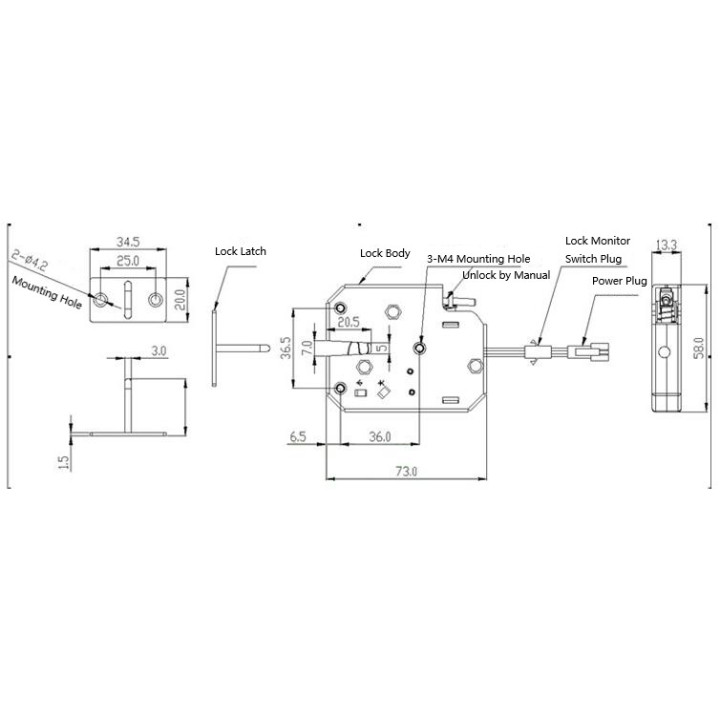

- Dimensions serrure: 75 x 58 x 13,3 mm
- Dimensions loquet: 34,5 x 20 x 28 mm
- Cycle d'utilisation: > 500000

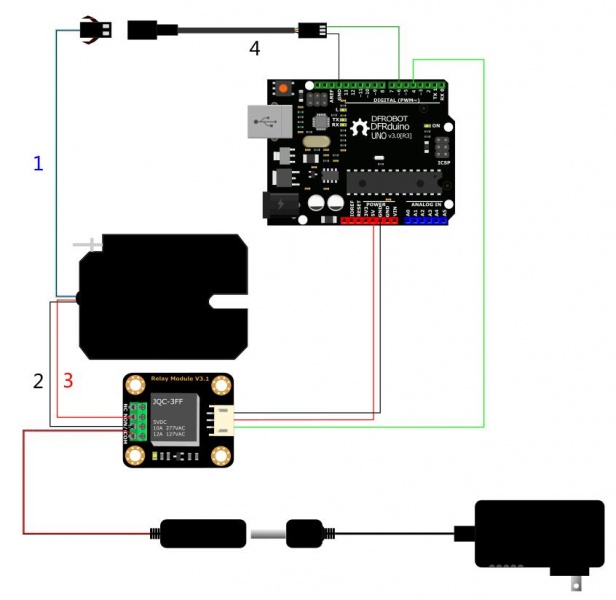

Exemple de raccordement de la serrure (alimentation, module relais et module compatible Arduino ne sont pas livrés)
