Shield Bus CAN V2 103030215

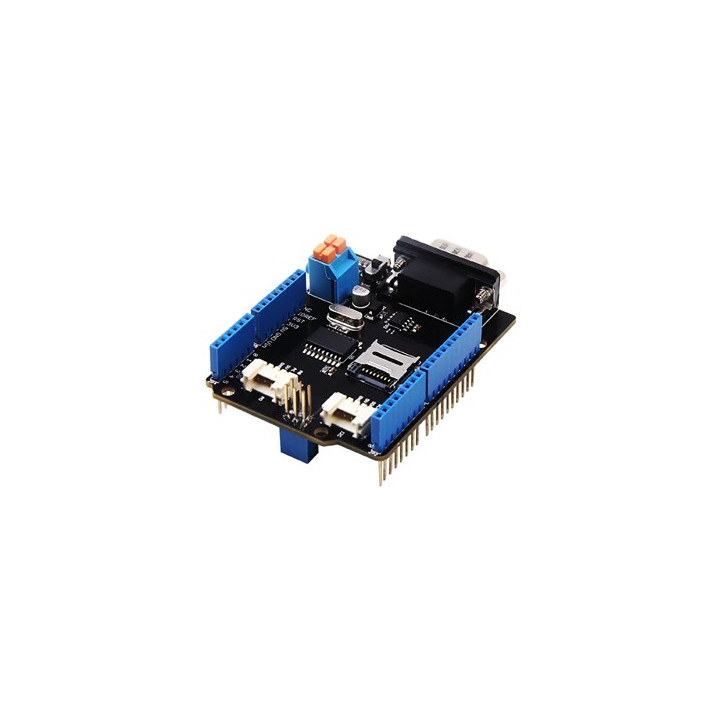

    103030215: Platine Seeed Studio CAN-BUS Shield V2.0 pour arduino UNO
    103030215
    Disponible
    27,60 € TTC
    23,00 € HT

    Dont 0,01 € d'eco-participation déjà incluse dans le prix

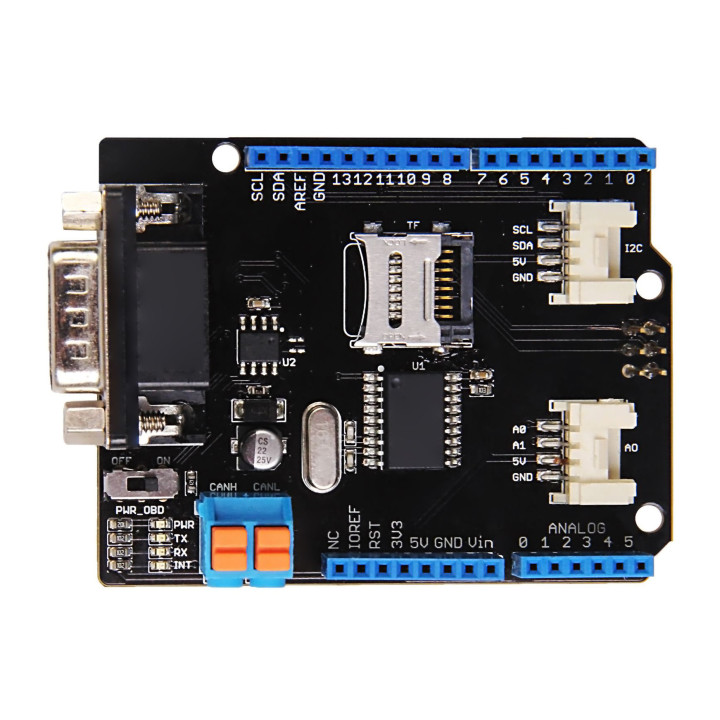

    Ce shield est conçu pour s'enficher sur une carte Arduino® Uno afin de pouvoir lui ajouter des possibilités de communication sur bus CAN. La platine intègre un contrôleur CAN MCP2515 associé à un circuit transceiver CAN MCP2551.

    Reprise 1 pour 1         Frais de port à partir de 5.90 €   infos



    Caractéristiques:
    - Interface SPI jusqu'à 10 MHz
    - CAN V2.0B jusqu'à 1 Mb/s
    - Connecteur sub-D 9 mâle
    - 2 leds d'état

    L'utilisation de connecteurs mâles/femelles bleus vous permettra de disposer d'une reprise des différents ports d'entrées/sorties de la carte Arduino™ une fois la "CAN BUS Shield" enfichée dessus. Les connecteurs bleus mâles/femelles de la platine sont livrés pré-soudés ou restent à souder suivant nos arrivages.

    Note: cette platine est exclusivement conçue pour la réalisation de prototype ainsi que pour l'évaluation et l'apprentissage de la gestion d'une communication CAN à partir d'un Arduino™ (par exemple dans les écoles d'ingénieurs). Cette platine n'est pas prévue, ni conçue pour être intégrée au sein d'une application professionelle ou industrielle. Consultez cette rubrique pour ce type d'application.




    Principe de fonctionnement



    Possibilités d'extension "Grove"
    La platine "CAN BUS Shield" dispose de 2 connecteurs (sorties UART et I2C™) au format "Grove".


    Présentation système Grove


    Le système
    "Grove" est spécialement conçu pour faciliter le prototypage rapide (sans soudure) d'applications diverses à partir d'une multitude de petits modules périphériques (capteurs, relais, interrupteurs, Leds, afficheurs, buzzer, lecteur RFID, modules de communication radio, etc...).


    Présentation système Grove


    Ces petits modules économiques disposent d'un connecteur sur lequel vous pourrez enficher un cordon "Grove" (disponibles avec plusieurs longueurs au choix). L'exemple ci-dessus montre l'utilisation "type" d'un module "Grove" dont l'autre extrémité du cordon est reliée sur une platine disposant elle-même de connecteurs
    "Grove".

    Vous pourrez donc facilement ajouter des modules "Grove" (uniquement les modèles avec pilotage via UART ou port I2C™) sur votre platine "CAN BUS Shield"
    .
