Platine Shield ARD-CNC-KIT1 JOY-IT pour pilotage de moteurs de CNC avec Arduino Images

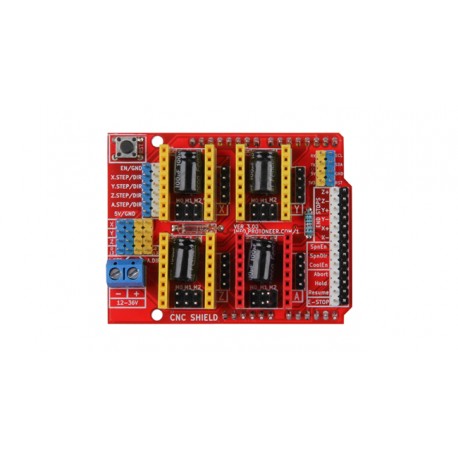

Cette platine shield livrée avec 4 modules drivers A4988 est conçue pour piloter jusqu'à 4 moteurs pas-à-pas (2A max. par phase) depuis une carte Arduino UNO ou compatible (à ajouter). Idéal pour réaliser une machine CNC.
Cette platine shield livrée avec 4 modules drivers A4988 (débrochable) est conçue pour piloter jusqu'à 4 moteurs pas-à-pas (de 12 à 36 VCc avec 2A max. par phase) depuis une carte Arduino UNO ou compatible (à ajouter).
La platine est spécialement conçue pour réaliser des applications de type fraiseuse CNC et imprimante 3D. A ce titre elle est compatible GRBL 0.8 , Candle (avec interpreteur G-Code) et autre solution open source de pilotage CNC.
La platine dispose de connecteurs mâles pour y être enfichée sur une carte Arduino UNO ou compatible (non livrées) ainsi que de 4 supports vous permettant d'insérer les modules drivers de puissance A4988 (inclus) et d'un bouton reset.
La platine peut fonctionner en mode pas complet, 1/2 pas, 1/4 pas, 1/8 pas ou 1/16 pas suivant vos besoins (réglage par cavalier).

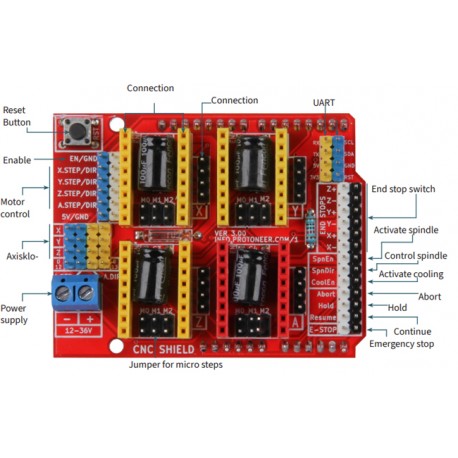

Différents connecteurs mâles (au pas de 2,54 mm) sont présents pour raccorder vos périphériques (non inclus) comme moteurs, fins de course (pour chaque axe), bouton d'arrêt d'urgence, ventilateur et autres fonctionnalités utiles ou pour récupérer le port UART, I2C ou pour un pilotage externe des moteurs.
L'alimentation (non livrée) se fait depuis un bornier à vis à l'aide d'une tension de 12Vcc à 36 Vcc (suivant vos moteurs). Cette dernière devra être capable de délivrer suffisamment de courant (au minimum 3A) pour garantir un bon fonctionnement des drivers/moteurs.
Vous trouverez en téléchargement un exemple de code source pour Arduino®.
Caractéristiques:
- Shield contrôleur 4 moteurs pour CNC
- Bouton reset intégré
- Compatible Arduino UNO

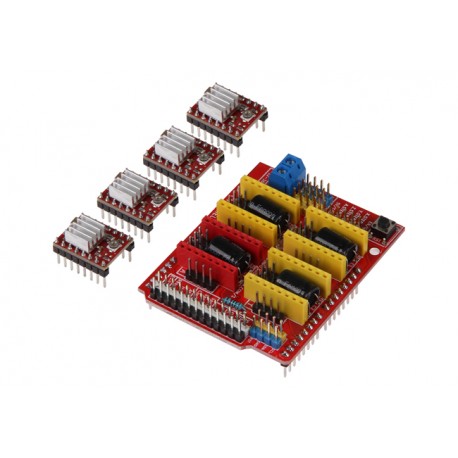

- 4 modules drivers A4988 inclus (avec refroidisseur)
- Alimentation moteur (sur borne à vis): 12 V à 36 V max. (à prévoir)
- Raccordement moteur sur connecteurs mâles 4 broches (pas 2,54 mm)
- Fonctionnement pas complet, 1/2 pas , 1/4 pas, 1/8 pas ou 1/16 pas
- Courant max.: 2A par phase
- Dimensions shield: 53 x68 x 28 mm
- Dimensions module drivers: 15 x20 x 16 mm
- Poids: 46 g
Attention avant la première utilisation ou en cas de remplacement d'un des modules driver, un réglage sur le potentiomètre de ces derniers est indispensable (afin de régler la tension de référence, déterminée en fonction du courant max. nécessaire pour vos moteurs et des résistances intégrées sur les drivers). Un multimètre, une sonde de mesure adaptée (type pince crocodile ou grip-fil) ainsi qu'un tournevis seront alors nécessaires (non inclus). Un mauvais réglage pourrait endommager vos moteurs et/ou les modules drivers.
