Shield Arduino ASX00007 pour carte MKR au standard Grove avec 14 connecteurs

L'Arduino MKR Grove Shield est l'interface indispensable pour connecter instantanément des centaines de capteurs et d'actionneurs Seeed Studio à votre carte de la gamme MKR. En éliminant le besoin de soudures ou de platines d'essai complexes, ce shield permet de se concentrer sur l'essentiel : le développement de votre algorithme et le déploiement de votre solution IoT.

Pourquoi choisir l'Arduino MKR Grove Shield pour vos développements ?

L'Arduino MKR Grove Shield (référence ASX00010) est la solution de référence pour les professionnels et les makers souhaitant sécuriser leur câblage tout en accélérant la phase de prototypage. Le système Grove repose sur des câbles standardisés à 4 broches avec détrompeur, ce qui rend les erreurs de polarité physiquement impossibles. Pour une entreprise ou un laboratoire, cela signifie moins de composants grillés par erreur et un gain de temps considérable lors de l'assemblage de multiples unités de test.

Le shield accueille l'ensemble de la famille Arduino MKR, qu'il s'agisse de la version WiFi 1010, de la MKR Zero ou des versions LoRa et Sigfox. L'avantage majeur réside dans la répartition des ports : avec 14 connecteurs disponibles, vous couvrez l'intégralité des besoins en capteurs analogiques, numériques, ainsi que les bus de communication I2C et UART. C'est l'accessoire qui fait le job proprement, transformant une petite carte de développement en une véritable centrale d'acquisition de données prête pour le terrain.

Spécifications techniques détaillées

Ce shield adaptateur propose une architecture entièrement passive qui route les broches de votre microcontrôleur vers des embases Grove universelles au pas de 2.0 mm. Au total, la carte dispose de 14 connecteurs Grove. La répartition est optimisée pour couvrir tous les scénarios d'usage : 4 entrées analogiques (A0 à A3), 4 entrées/sorties numériques (D0 à D3), 4 ports dédiés au bus I2C pour chaîner vos périphériques, et 2 ports UART pour les communications série.

Le Arduino MKR Grove Shield gère nativement la tension de service de 3.3V propre à l'architecture SAMD21. Un point technique crucial : la carte dispose d'un bornier à vis supplémentaire pour l'alimentation externe. Cela permet d'apporter une puissance stabilisée si vous utilisez des modules Grove gourmands (comme des servomoteurs ou des capteurs de gaz avec préchauffage) que le régulateur USB de la carte MKR ne pourrait pas supporter seul.

Pour quels projets utiliser le Arduino MKR Grove Shield ?

Éducation technique et STEM

C'est l'outil parfait pour les enseignants. Il permet aux étudiants de réaliser des TP complexes en quelques minutes sans risque de court-circuit lié à un mauvais câblage sur breadboard. Les élèves se concentrent sur la logique de programmation plutôt que sur le dépannage de fils mal insérés.

Nœuds de capteurs IoT industriels

Pour créer une passerelle LoRaWAN ou NB-IoT, ce shield permet d'interfacer rapidement des capteurs de température, d'humidité ou de vibration industriels. La connexion par câble verrouillé offre une bien meilleure résistance aux vibrations que les câbles Dupont classiques.

Domotique et Smart Home

Intégrez facilement des modules relais, des capteurs de présence PIR ou des détecteurs de fumée dans votre installation domestique pilotée par une carte MKR WiFi 1010. La propreté du câblage facilite l'intégration dans des boîtiers de dérivation muraux.

Prototypage de dispositifs médicaux

Grâce à la précision du SAMD21 et à la variété des capteurs Grove biométriques (ECG, pouls, oxygène), ce shield permet de monter des prototypes de dispositifs de santé connectés extrêmement compacts et fonctionnels.

Shields et accessoires compatibles

Ce shield est le compagnon naturel de l'intégralité des cartes Arduino MKR. Pour étendre vos projets, nous recommandons l'usage de câbles Grove de différentes longueurs (5cm à 50cm) selon votre besoin d'intégration. Il est également compatible avec le MKR ETH Shield si vous souhaitez ajouter une connectivité Ethernet filaire à votre stack, à condition de vérifier l'empilement mécanique.

N'oubliez pas d'associer cet ensemble avec une alimentation 5V stable via le bornier à vis si vous pilotez des actionneurs. Bien que le shield soit passif, il supporte parfaitement les modules de communication Grove comme les afficheurs OLED ou les interfaces de stockage SD externes. C'est un écosystème ouvert qui ne vous bride jamais dans vos choix technologiques.

Tutoriels et ressources pour démarrer

Premiers pas avec le MKR Grove Shield

Un guide complet expliquant comment monter le shield et tester vos premiers capteurs analogiques et numériques avec des exemples de code simples.

Voir le tutoriel officiel sur arduino.cc

Comprendre l'écosystème Grove Seeed Studio

Découvrez comment fonctionne la communication entre les différents types de modules (I2C, UART, Analogique) et comment lire les schémas techniques de vos capteurs.

Consulter le Wiki Grove complet

Résumé des caractéristiques techniques

• Compatibilité carte mère : Toute la gamme Arduino MKR (headers standards)
• Nombre de ports Grove : 14 connecteurs au total
• Ports Analogiques : 4 connecteurs (A0, A1, A2, A3)
• Ports Numériques : 4 connecteurs (D0, D1, D2, D3)
• Ports I2C : 4 connecteurs reliés au bus matériel
• Ports UART : 2 connecteurs pour communication série
• Tension de fonctionnement : 3.3 V
• Alimentation externe : Bornier à vis 5V/GND inclus
• Dimensions : 61 mm x 25 mm
• Poids : 22 g
• Référence fabricant : ASX00010

Présentation de la carte Shield Grove MKR

Pour rappel, le système Grove de Seeed Studio est une plateforme modulaire facilitant le prototypage électronique. Il utilise des connecteurs standardisés pour simplifier l'intégration de capteurs, actionneurs et modules, éliminant la soudure et rendant les projets rapides et accessibles.

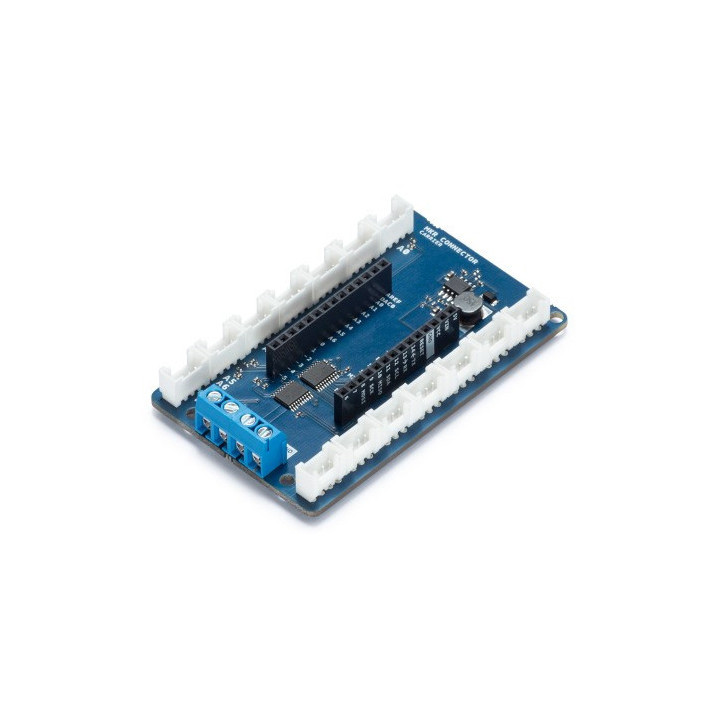

La platine Shield Grove pour MKR ASX00007 (Arduino® MKR Connector Carrier ) compatible Grove est une carte d'interface destinée à recevoir une carte programmable Arduino® MKR (non livrée).

Elle est équipée de 14 connecteurs au format Grove afin que vous puissiez y raccorder des modules capteurs et actionneurs Grove de chez SeeedStudio (fonctionnant avec un niveau 3,3 V ou 5 V - grâce à un adaptateur de niveau intégré).

En résumé, La carte Arduino ASX00007, également connue sous le nom de MKR Connector Carrier, est un shield conçu pour étendre les fonctionnalités des cartes de la série Arduino MKR en facilitant la connexion de modules compatibles Grove de Seeed Studio. Cette extension est particulièrement utile pour les ingénieurs et les développeurs souhaitant accélérer le prototypage sans recourir à la soudure.

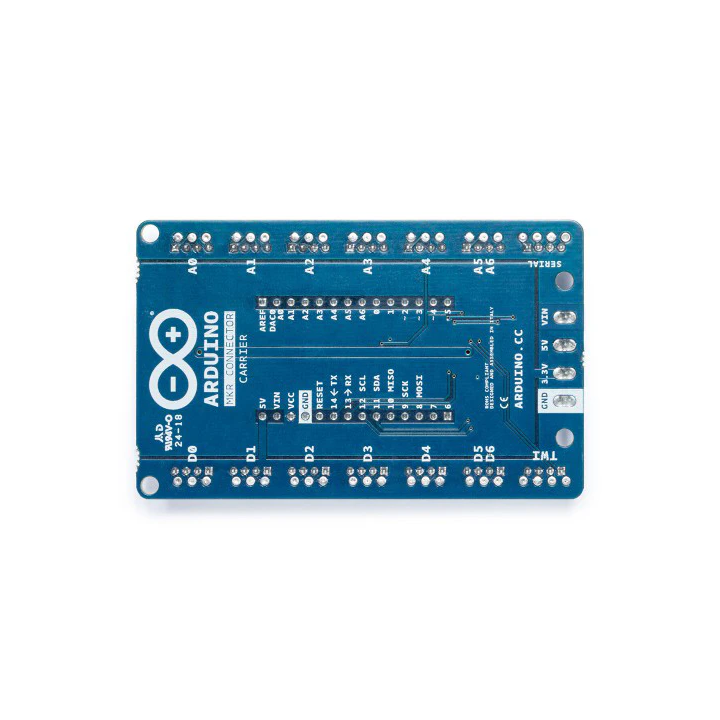

*Attention sur une petite série de cartes fabriquées, les noms des ports GPIO sérigraphiés sur la face arrière (coté soudure) sont erronés (ceux de la face avant "côté composants" sont par contre correct sur toutes les séries fabriquées et doivent donc être utilisés), veuillez donc vous référer à la photo ci-dessus pour le marquage correct de la face côté soudure.

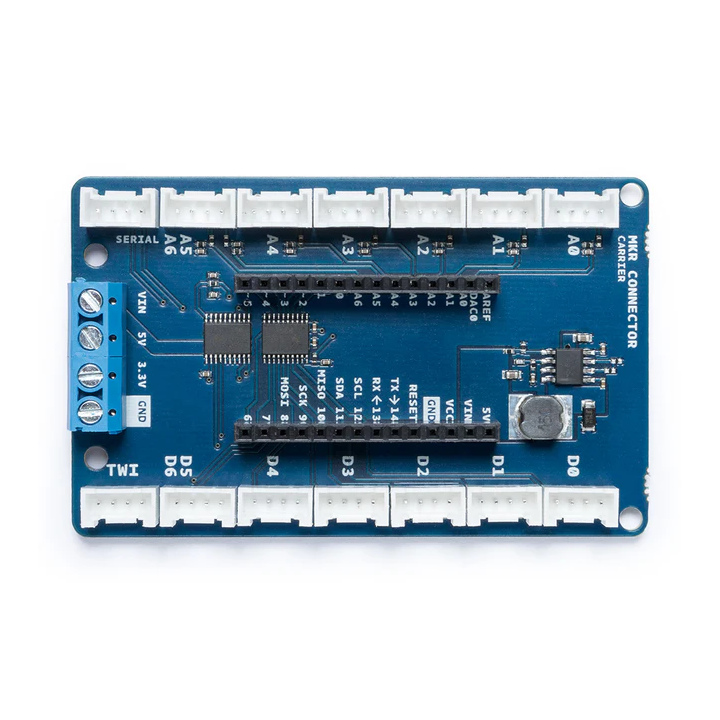

Caractéristiques de la carte Shield Grove MKR :

• Alimentation: 7 Vcc à 16 Vcc sur bornier à vis (attention au marquage*)
• Sorties: 3Vcc et 5Vcc sur borniers à vis
• 14 connecteurs format Grove
• 6 pour entrées analogiques 5V (A0, A1, A2, A3, A4 et A5/A6)
• 6 pour entrées/sorties numériques 5V (D0, D1, D2, D3, D4 et D5/D6)
• 1 pour UART (5V)
• 1 pour I2C (5V)
• Poids: 25 g

•
